ZL típusú elasztikus csapos fogaskerekes tengelykapcsoló

A ZL típusú elasztikus tűs fogaskerekes tengelykapcsoló nagy teherbírású, nem fém rugalmas elemeket használó csatlakozóelemek közé tartozik. Ez egy ritka hibrid tengelykapcsoló a piacon, amely egyedülállóan integrálja a fogaskerekes tengelykapcsolók átviteli jellemzőit a rugalmas csapok lengéscsillapító tulajdonságaival. A hagyományos rugalmas csapos tengelykapcsolókkal ellentétben – amelyek gyakran szenvednek az alacsony teherbírású mennyezetek korlátaitól – ez a termék a fogaskerekes tengelykapcsolók nagy terhelésű szerkezeti jellemzőit veszi alapul. Az MC nylon rugalmas csapok magátviteli közegként történő alkalmazásával jelentősen megnöveli a nyomatékhordozó kapacitást, ugyanakkor csökkenti a teljes telepítési lábnyomot.

Tervezési jellemzők

A ZL típusú elasztikus csapos fogaskerekes tengelykapcsoló általános szerkezete célzott optimalizáláson esett át, egyesítve a fogaskerék-szerkezetek és a rugalmas csapos szerkezetek tervezési előnyeit. Minden megmunkálási méret és összeszerelési szabvány szigorúan betartja a nemzeti szabványokat, így a tengelykapcsoló kompatibilis a nagy teherbírású erőátviteli berendezések túlnyomó többségével.

- Egyedülálló félkör alakú hornyos csatlakozási kialakítás: A két tengelykapcsoló karima külső széle és a külső hüvely belső széle hozzáillő félkör alakú hornyokkal van megmunkálva, amelyek a nejlon erőátviteli csapok biztonságos elhelyezésére és rögzítésére szolgálnak. A teljesítmény a hajtóvégi karimától a külső hüvelyhez, majd ezt követően – a csapokon keresztül – a hajtott végperemhez jut; ez az átviteli logika biztosítja a stabilitást és az egyenletes erőelosztást.

- Meghatározott hőmérsékletű működési tartomány: Szabványos ipari műhelykörnyezetekhez alkalmas, a tengelykapcsoló -20°C és +70°C közötti megengedett hőmérsékleti tartományban működik, így megfelel a legtöbb általános, beltéri és félig kültéri környezetben használt nagy igénybevételű berendezés működési követelményeinek.

- Egységes nemzeti szabványspecifikációk: A termék tengelyfurat-konfigurációi, reteszhornyok méretei és jelölési konvenciói szigorúan megfelelnek a GB/T 3852-1997: Kuplungok – furatméretek, csatlakozási formák és méretek nemzeti szabványnak. Ez biztosítja a nagy felcserélhetőséget, lehetővé téve a régebbi szabványos alkatrészek közvetlen cseréjét anélkül, hogy másodlagos furatmódosításokra lenne szükség.

- Használati és összeszerelési korlátozások: A nejlon anyag szerkezeti jellemzői miatt ez a termék használat közben enyhe működési zajt kelt; ezért nem alkalmas olyan precíziós berendezésekhez, amelyek szigorú zajszintre vonatkoznak. A megerősített szerelés megkönnyítése érdekében opcionális reteszelőkészlet áll rendelkezésre, így a tengelykapcsoló alkalmas nagy terhelésű, erős vibrációval járó alkalmazásokhoz.

Felépítés és működési elvek

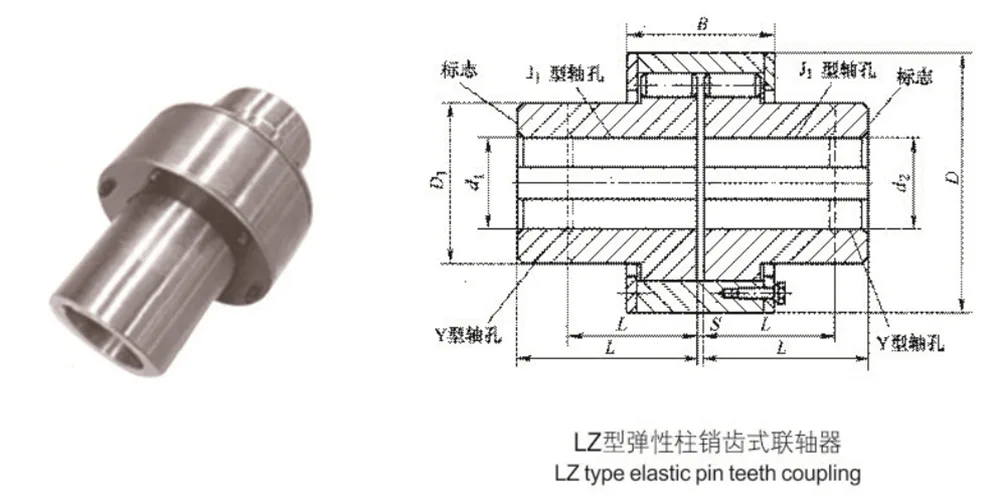

- Alapelemek: A teljes tengelykapcsoló-szerelvény elsősorban három részből áll: két tengelykapcsoló félből, egy külső hüvelyből és több MC nylon hajtócsapból. Nem tartalmaz felesleges pontosságot vagy törékeny alkatrészeket, ami robusztus és tartós szerkezetet eredményez.

- Reteszelési szerelési mód: A két tengelykapcsoló-fél külső peremén precízen vágott hornyok vannak, amelyek illeszkednek a külső hüvely belső felületéhez, így zárt pozícionáló lyukakat képeznek. A nylon csapok ezekbe a lyukakba vannak beillesztve, hogy mechanikusan összekapcsolják és rögzítsék a hajtó- és hajtott tengelyeket.

- Erőátviteli mechanizmus: Működés közben a forgatónyomaték a nylon csapokon keresztül jut el, amelyek viselik a keletkező nyíró- és nyomóerőket. Ezzel egyidejűleg, kihasználva a nylon anyag rejlő rugalmasságát, a tengelykapcsoló automatikusan kompenzálja az axiális, radiális és szögeltérési hibákat. Ez a folyamat egyidejű ütéselnyelést és csillapítást is biztosít, hatékonyan csökkentve a váltakozó terhelések hatását.

Főbb előnyök

A ZL típusú elasztikus tűs fogaskerekes tengelykapcsoló optimális egyensúlyt teremt három alapvető tényező között: teherbíró képesség, telepítési hely és karbantartási költségek. Összehasonlítva a hagyományos fogaskerekes tengelykapcsolókkal és a szabványos rugalmas csapos tengelykapcsolókkal, kiváló általános alkalmazkodóképességet kínál, és különösen alkalmas alacsony fordulatszámú, nagy terhelésű gépekhez.

- Kettős szerkezeti előnyök: Egyesíti a fogaskerekes tengelykapcsolók kettős előnyeit – nagy nyomatékú átvitel – a rugalmas csapos tengelykapcsolókéval – ütéselnyelés és csillapítás. Az így létrejövő kompakt szerkezet minimális helyet foglal el, miközben térfogategységenkénti teherbírása jelentősen meghaladja az azonos méretű szabványos rugalmas tengelykapcsolókét.

- Többdimenziós kompenzáció és csillapítás: A kiváló minőségű MC nylon csapok erőátviteli közegként történő felhasználásával a tengelykapcsoló előnyt jelent az anyag öncsillapító tulajdonságaiból. Automatikusan kompenzálja a különféle beállítási hibákat, biztosítva a zökkenőmentes működést és hatékonyan csökkentve az indítási/leállítási tranziensek és a magas frekvenciájú rezgések hatását.

- Alacsony, problémamentes karbantartási költségek: A könnyű, egyszerűsített szerkezet csökkenti a telepítés és az üzembe helyezés bonyolultságát. Ezenkívül a nylon csapok önkenő tulajdonságokkal rendelkeznek, így nincs szükség rutinszerű kenésre. Az öregedő csapok cseréjekor nincs szükség a fő gépek mozgatására; a csapok közvetlenül eltávolíthatók és cserélhetők, ezáltal jelentősen csökkenthetők a karbantartási költségek.

- Sokoldalú adaptáció nagy teherbírású ipari alkalmazásokhoz: Teljes termékcsaládunkat a nemzeti szabványok szigorú betartásával tömegesen állítják elő, széles körű specifikációkkal és nagy csereszabatossággal. A kopásálló és fáradásálló nylon anyagból készült tengelykapcsolók hosszú élettartamot biztosítanak. Kifejezetten úgy lettek megtervezve, hogy megfeleljenek a különféle alacsony sebességű, nagy teljesítményű átviteli rendszereknek olyan iparágakban, mint a bányászat, kohászat, vegyipar, vízszivattyúk, ventilátorok és szállítógépek.

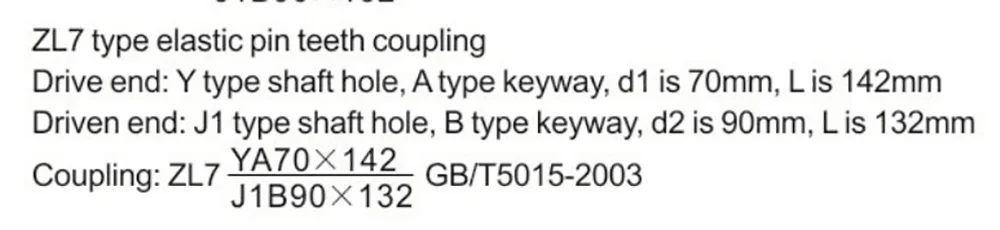

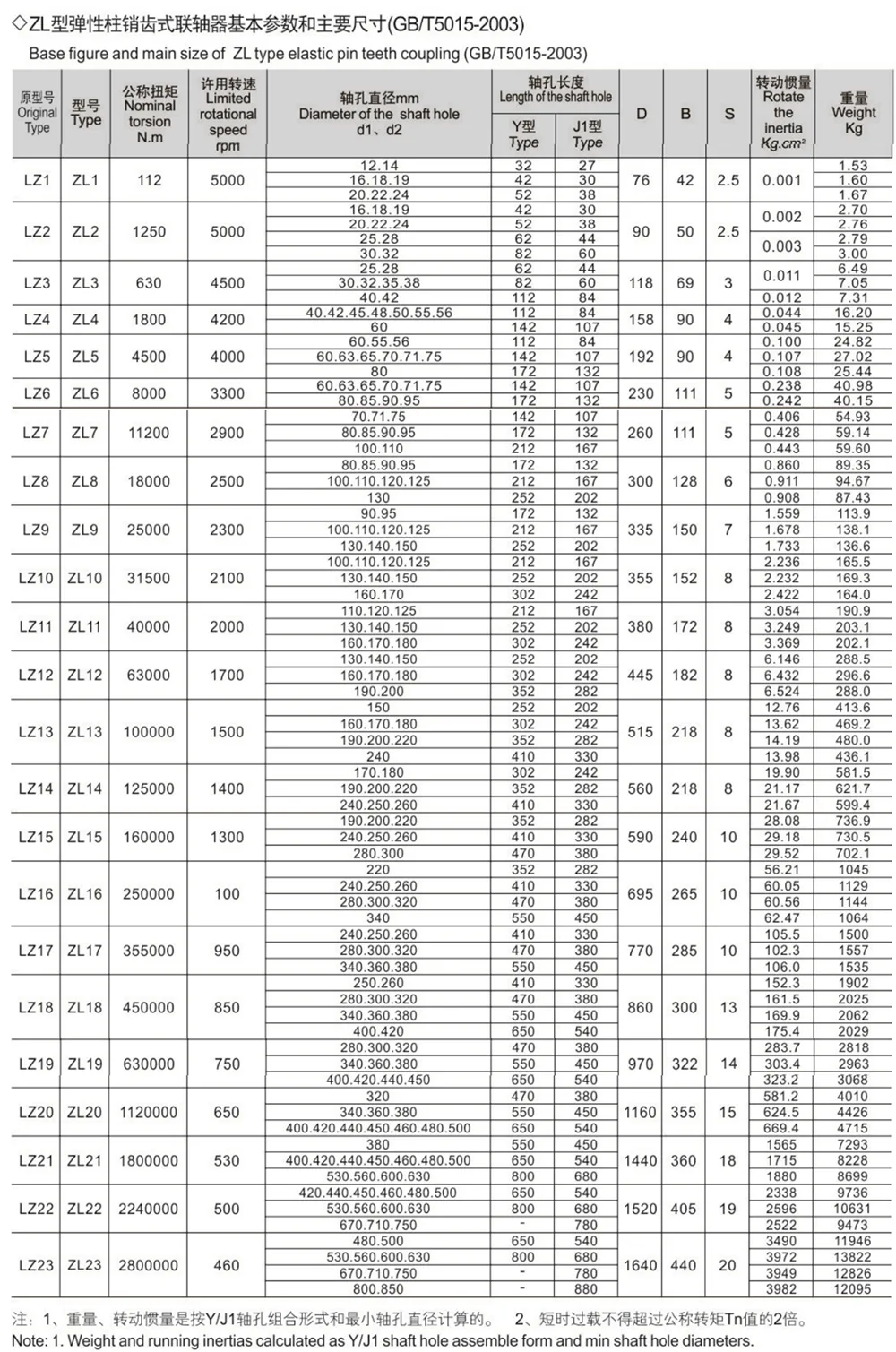

Jelek minta

Gyártási előnyök

A ZL típusú elasztikus csapos fogaskerekes tengelykapcsolók elsődleges gyártójaként szigorú minőségellenőrzést tartunk fenn a teljes gyártási folyamat során – a nyersanyagbeszerzéstől a végső gyári kiadásig. Mind szabványos egységeket, mind nem szabványos testreszabási szolgáltatásokat nyújtunk hazai és nemzetközi vásárlók számára.

A szabványos specifikációk mellett személyre szabott szolgáltatásokat kínálunk, beleértve a nem szabványos furatmegmunkálást, hosszmódosításokat és speciális felületkezeléseket. Az ügyfél sajátos működési paraméterei és munkakörülményei alapján a termékszerkezetet úgy tudjuk optimalizálni, hogy pontosan illeszkedjen a különféle nem szabványos, nagy teherbírású berendezésekhez.

A közvetlen gyári értékesítési modell alapján kiküszöböljük a közvetítő felárakat, így versenyképesebb árat kínálunk az azonos minőségű termékekért. Ezen kívül átfogó műszaki dokumentációt is biztosítunk – beleértve a részletes rajzokat és szerelési kézikönyveket –, valamint egy-egy távoli műszaki támogatást.
