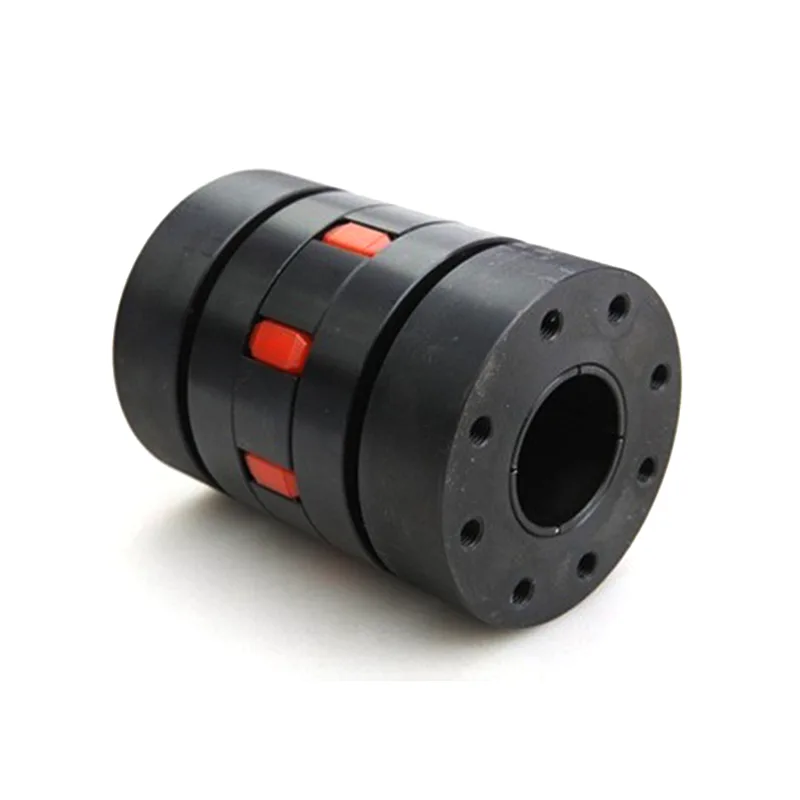

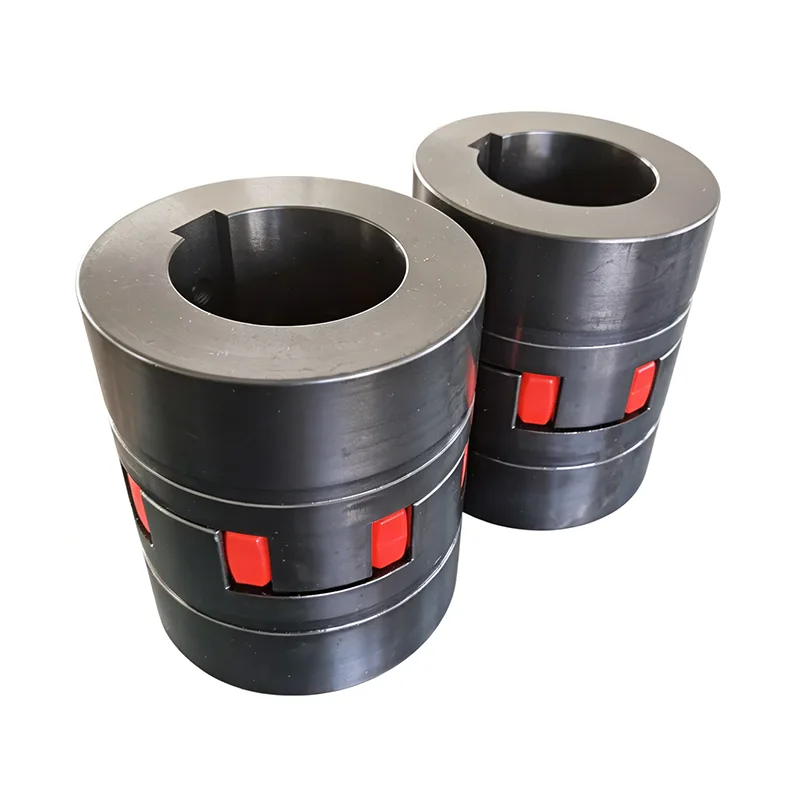

Pofa rugalmas tengelykapcsoló

A szilva típusú elasztikus tengelykapcsolókként is emlegetett pofás elasztikus tengelykapcsoló egy széles körben használt rugalmas csillapító alkatrész az ipari erőátvitelben, amely széleskörű alkalmazást talál a különböző közepes és alacsony teljesítményű tengelyhajtó rendszerekben.

Pofa elasztikus tengelykapcsolók a hagyományos merev tengelykapcsolókkal szemben

A hagyományos merev tengelykapcsolókkal ellentétben a pofa elasztikus tengelykapcsoló központi, szilva alakú rugalmas elemet használ, hogy rugalmasan áthidalja a két tengelykapcsoló-felet (mindegyik kiálló "pofával" van ellátva). Ez a kialakítás lehetővé teszi, hogy a tengelykapcsoló automatikusan kompenzálja a csatlakoztatott berendezések közötti relatív tengelyeltéréseket, miközben hatékonyan csillapítja a működési rezgéseket.

Az előnyök átfogó készletének köszönhetően – beleértve a szerkezeti egyszerűséget, a kenésmentességet, a könnyű karbantartást és a nagy teherbírást – a gyakori indítási-leállítási és gyors előre-hátra kapcsolással járó alkalmazások kedvelt alkatrészévé vált.

A terméknek azonban vannak speciális működési korlátai; általában nem alkalmas nagy igénybevételű alkalmazásokhoz vagy speciális forgatókönyvekhez, ahol az axiális tér erősen korlátozott. A vásárlóknak azt tanácsoljuk, hogy az optimális kompatibilitás és a stabil teljesítmény biztosítása érdekében a tényleges berendezés működési feltételei alapján válasszák ki az adott modellt.

Szerkezeti összetétel

A Jaw Elastic Coupling áramvonalas és tudományosan megtervezett kialakítású. Minimális alkatrészekkel és egyszerű összeszerelési logikával rendkívül praktikus és könnyű, rugalmas átviteli alkatrész.

1. A fő összeállítás szerkezete:

A teljes szerelvény két egyforma tengelykapcsoló-félből áll – mindegyik kiálló „pofákkal” vagy fülekkel – és egy központi, szilva alakú rugalmas betétből. Az erő stabilan adódik át a mechanizmuson keresztül, mivel a pofák szilárdan megfogják és összekapcsolódnak a rugalmas elemmel.

2. Rugalmas sebességváltó:

A szilva alakú elasztikus betét a mag csillapító közege, a két tengelykapcsoló fél pofái közé szorulva. A közvetlen fém-fém érintkezés kiküszöbölésével ez a kialakítás alapvetően csökkenti a sebességváltó kopását és mérsékli a berendezés mechanikai ütését.

3. Könnyű és kompakt kialakítás:

Kis külső átmérőjével és minimális beépítési helyével a tengelykapcsoló ideálisan alkalmas kompakt berendezés-elrendezésekhez, biztosítva, hogy ne rójon szerkezeti terhelést a befogadó gépre.

A termék előnyei

A Jaw Elastic Coupling-ot kifejezetten a normál közepes és alacsony teljesítményű átviteli forgatókönyvekhez tervezték. Alapvető előnyei – stabilitás, tartósság, karbantartásmentes működés és nagyfokú alkalmazkodóképesség – kiválóan alkalmas alkatrészévé teszik az általános ipari berendezések legtöbb alkalmazásának.

1. Beépített tengelyeltérés kompenzáció

Automatikusan kompenzálja a hajtótengelyek közötti relatív eltolási hibákat, csökkentve a sebességváltó akadozását és a beszerelési eltérések és a működési deformáció okozta kopási problémákat, ezáltal javítva a sebességváltó stabilitását.

2. Kiváló rezgéscsillapítás és pufferelés

Az elasztomer elem rugalmas átviteli jellemzőit kihasználva hatékonyan csillapítja a működési rezgéseket és elnyeli az indítási/leállítási ütéseket, csökkenti a működési zajt, és védi a kritikus alkatrészeket, például a motorokat és az orsókat.

3. Kenésmentes és könnyen karbantartható

A teljes szerkezet nem igényel kenést, így kiküszöbölhető az olajszivárgás vagy a szivárgás veszélye. Nem igényel komplex napi karbantartást, jelentősen csökkentve a berendezések karbantartási és munkaerőköltségeit.

4. Nagy terhelhetőség és kényelmes szervizelés

Méretéhez képest kiváló teherbírást biztosít, így alkalmas kis és közepes teljesítményű, folyamatos üzemű alkalmazásokhoz. Az elasztomer elem későbbi cseréje egyszerű folyamat; ez pusztán az egyik tengelykapcsoló-fél tengelyirányú eltolásával valósítható meg, ezzel biztosítva a magas karbantartási hatékonyságot.

Alkalmazható forgatókönyvek

Szerkezeti felépítése és teljesítményjellemzői alapján a Jaw Elastic Coupling kifejezetten stabil átviteli alkalmazásokhoz lett szabva – beleértve a gyakori kapcsolást is –, világosan meghatározott alkalmazási kört kínálva, és lehetővé teszi a pontos termékválasztást.

- Nagyfrekvenciás indító/leállító átviteli berendezés: Kifejezetten kis és közepes teljesítményű hajtásrendszerekhez tervezték, amelyek gyakori indítást, leállítást és előre/hátra kapcsolást igényelnek; hatékonyan puffereli az ezen átmenetek során keletkező sokkterheléseket.

- Közepes-alacsony fordulatszám: Stabil működésű berendezés: Alkalmas ipari gépek hajtásrendszereihez, amelyek alacsony és közepes fordulatszámon működnek, így ideális olyan gyártási környezetekhez, ahol magas követelményeket támasztanak a sebességváltó stabilitásával és üzembiztonságával szemben.

- Általános célú kis/közepes teljesítményű berendezések: Széles körben használják különféle kis-közepes teljesítményű mechanikus erőátviteli rendszerekben; szabványos átviteli alkatrészként szolgál a hagyományos ipari összeszerelő sorokhoz és általános célú feldolgozó gépekhez.

GYIK

- Q1: Igényel-e rendszeres kenést vagy karbantartást?

V1: A pofa elasztikus tengelykapcsoló rugalmas elasztomer erőátviteli szerkezettel rendelkezik, amely működés közben nem igényel kenést, így kiküszöböli az olajszennyeződési problémákat. Napi használatban nem igényel karbantartást; Az egyetlen követelmény az elasztomer elöregedésétől vagy túlzott kopásától mentes időszakos ellenőrzés, ami rendkívül alacsony üzemeltetési és karbantartási költségeket eredményez.

- Q2: Ez a tengelykapcsoló alkalmas nagy sebességű vagy nagy terhelésű berendezésekhez?

2. válasz: Ezt a terméket elsősorban közepes-alacsony sebességű és kis-közepes erőátviteli alkalmazásokhoz tervezték, kifejezetten a gyakori indítási/leállítási és előre/hátra kapcsolással járó körülményekre szabva. Nem úgy tervezték, hogy ellenálljon hosszan tartó nagy terhelésnek vagy ultra-nagy sebességű működésnek; nagy terhelésű forgatókönyvek esetén javasoljuk, hogy váltson egy speciális, nagy teherbírású tengelykapcsolóra.

- K3: Szükséges a teljes szerelvény szétszerelése a pók elasztomer cseréjéhez?

A3: Nincs szükség a teljes szerelvény szétszerelésére; az elasztomer egyszerűen cserélhető a két tengelykapcsoló fél tengelyirányú eltolásával. Ez az eljárás gyors és egyszerű, és nincs hatással a berendezés fő szerkezetére. Ez azonban azt feltételezi, hogy elegendő axiális hézag biztosított a berendezés beállításain belül.
