Az acélgolyós nyomatékhatároló automatikus kioldó kialakítással rendelkezik: az acélgolyók azonnal leválanak a rögzítő hornyokról a berendezés túlterhelése esetén, hogy megszakítsák az erőátvitelt, hatékonyan megelőzve a berendezés elakadását, a fogaskerék fogak törését és a mag alkatrészek károsodását.
A súrlódási típusú nyomatékhatárolókhoz képest többszörösen gyorsabb reakciósebességet biztosít, megbízhatóbb védelmet biztosítva a nagy sebességű precíziós működéshez és a nagy terhelésű ütközési körülményekhez.

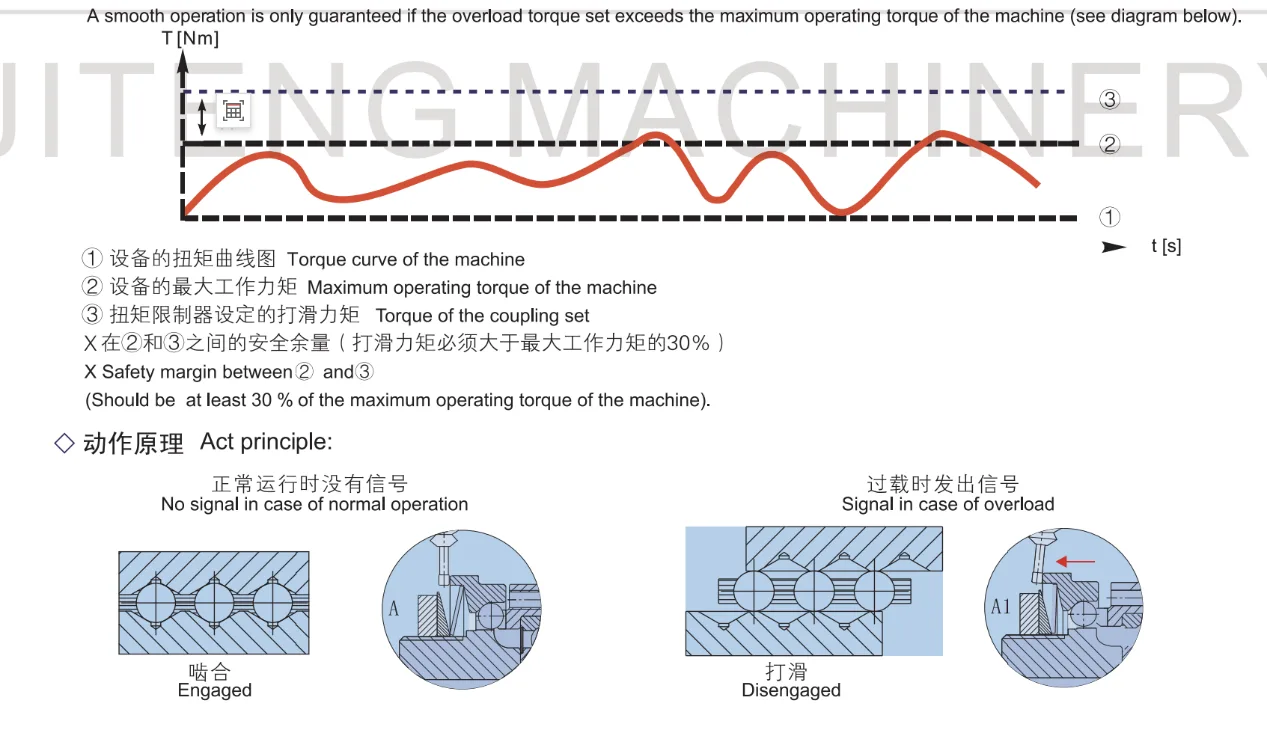

Túlterhelés esetén a racsnis részek golyói elhagyják bemélyedéseiket, és relatív mozgás jön létre a hajtó és a hajtott oldal között. Így elkerülhetők a túlterhelésből eredő károk. A váltógyűrű axiális mozgást végez az "S" váltási irány felé, és aktiválja a végálláskapcsolót vagy a közelítési iniciátort. A jel felhasználható vezérlési funkciókra vagy a hajtás leválasztására. Az újraindításhoz azt javasoljuk, hogy rövid időre elektromosan megkerülje a végálláskapcsolót vagy a proximity iniciátort.
A túlterhelési állapot megszűntével az acélgolyók elfordulnak a ketrecükben – egy adott szögben elfordulnak – és automatikusan visszahelyeződnek a következő reteszbe; következésképpen a meghajtó és a hajtott alkatrészek visszatérnek a normál forgásba, miután egymáshoz képest ugyanabban a szögben elfordultak.

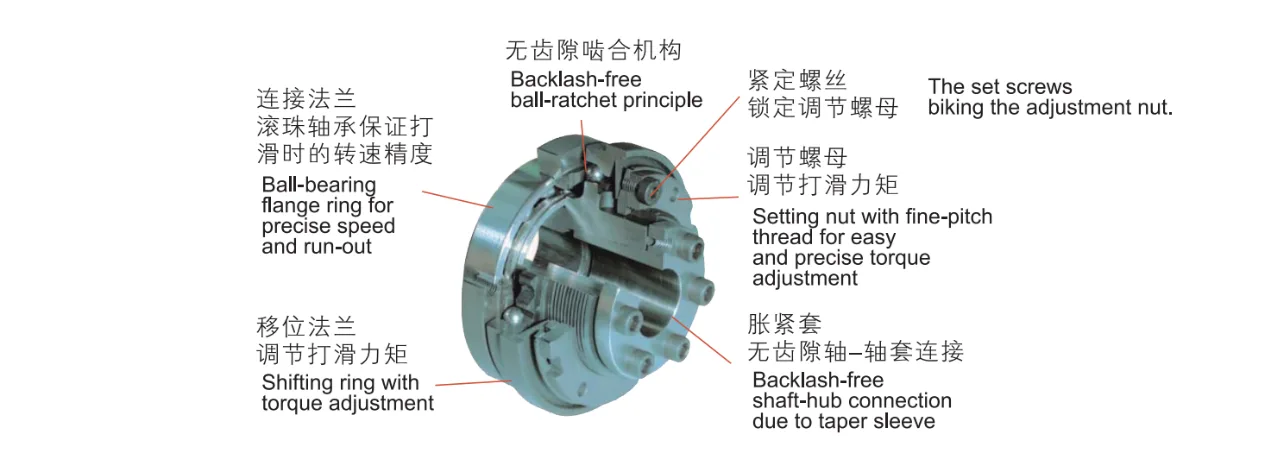

A JTA sorozatú Steel Ball Torque Limiter megfelel a modern elektronikus hajtásrendszerek szigorú követelményeinek, nagy pontosságot, nagy dinamikus teljesítményt és kivételes biztonságot kínál, miközben lehetővé teszi a nyomaték átvitelét abszolút nulla holtjáték mellett.

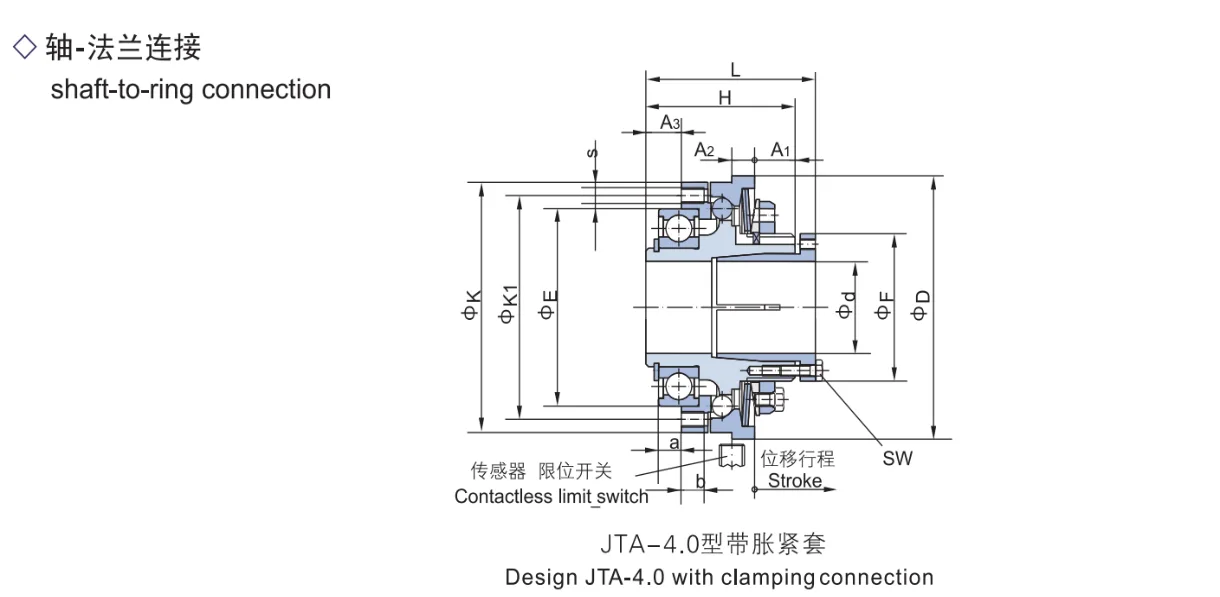

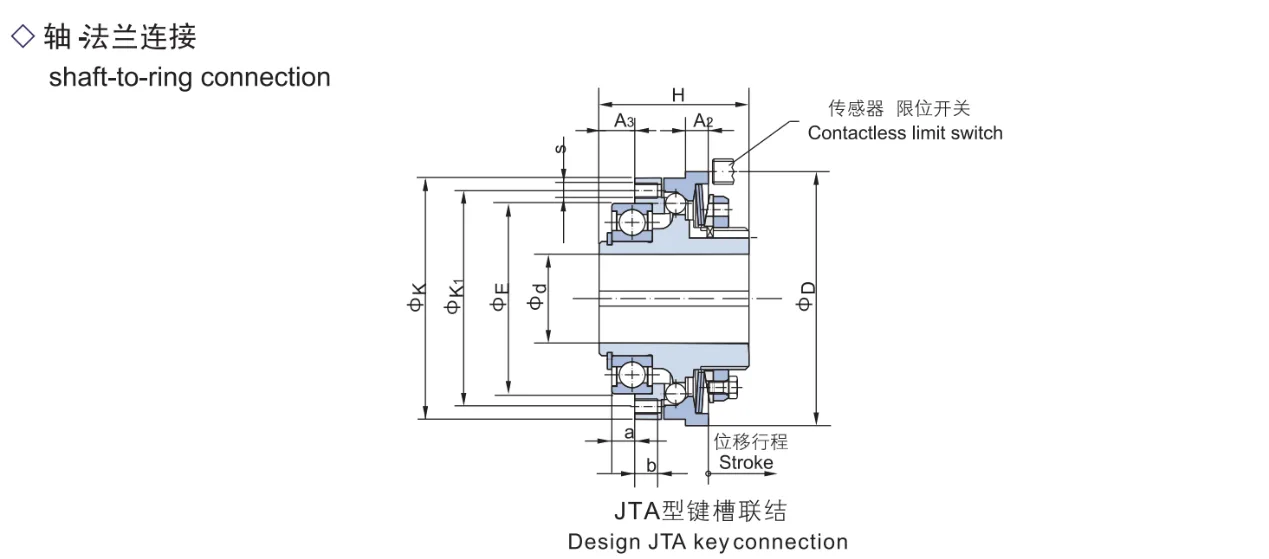

Az acélgolyós nyomatékhatároló néhány típusra osztható, nevezetesen Design JTA-4.0 szorítócsatlakozással, Design JTA kulcscsatlakozóval, JTAL típusú acélgolyós nyomatékhatárolóval. Az alábbiakban ezeknek a termékeknek a szerkezeti diagramjait és műszaki paramétertáblázatait mutatjuk be.
|
JTA4.0 Modell |
Nyomatéktartomány (Nm) |
|
|
|
Max sebesség Kiegyensúlyozatlan fordulatszám |
Tolóerő kiegyensúlyozatlansága (mm) |
Tömeges tehetetlenségi nyomatékok |
|
Szorítócsavarok és meghúzási nyomatékok forΦd |
|
Súly (kg) |
|
|
X alakú |
L alakú |
M alakú |
H alakú |
|
|
Hub-oldal Kg㎡ |
Rugalmas oldal Kg㎡ |
Méret (mm) |
Nyomaték (Nm) |
|
|
01 |
5-12.5 |
10-25 |
20-50 |
25-62,5 |
4000 |
1.2 |
0.000211 |
0.000093 |
4×M4 |
4 |
0.68 |
|
02 |
10-25 |
20-50 |
40-100 |
50-125 |
3000 |
1.5 |
0.000531 |
0.000234 |
6×M4 |
4 |
1.14 |
|
03 |
20-50 |
40-100 |
80-200 |
100-250 |
2500 |
1.8 |
0.001388 |
0.000643 |
8×M4 |
4 |
1.98 |
|
04 |
40-100 |
80-200 |
160-400 |
200-500 |
2000 |
2.0 |
0.002846 |
0.001306 |
8×M5 |
8 |
2.88 |
|
05 |
70-175 |
140-350 |
280-700 |
380-875 |
1200 |
2.2 |
0.006858 |
0.002649 |
8×M6 |
12 |
4.59 |
|
06 |
120-300 |
240-600 |
480-1200 |
600-1500 |
800 |
2.5 |
0.029432 |
0.006690 |
8×M8 |
15 |
10.63 |
|
JTA4.0 Modell |
dmin |
dmax |
D |
F |
E (h6) |
K |
K1 |
L |
H |
A1 |
A2 |
A3 |
a |
b |
S |
SW |
|
01 |
10 |
20 |
70 |
38 |
47 |
65 |
56 |
47 |
40 |
12 |
7 |
8 |
5 |
6 |
8×M4 |
7 |
|
02 |
15 |
25 |
85 |
44 |
62 |
80 |
71 |
56 |
48 |
13.5 |
8 |
11 |
7 |
7 |
8×M5 |
7 |
|
03 |
22 |
35 |
100 |
56 |
75 |
95 |
85 |
67 |
59 |
16 |
9 |
14 |
9 |
9 |
8×M6 |
7 |
|
04 |
32 |
44 |
115 |
70 |
90 |
110 |
100 |
73 |
64 |
17 |
10 |
16 |
10 |
10 |
8×M6 |
8 |
|
05 |
35 |
55 |
135 |
84 |
100 |
130 |
116 |
86 |
75 |
20.5 |
12 |
18 |
10 |
12 |
8×M8 |
10 |
|
06 |
40 |
65 |
171 |
100 |
130 |
166 |
150 |
130 |
115 |
46 |
16 |
21 |
12 |
15 |
8×M10 |
13 |
|
Méret/Típus |
Nyomatéktartomány (Nm) |
Befejező furat (H8) |
Befejező furat (H8) a JB/T7934-1999-hez |
|
JTA4.0-03 |
L |
1. további méretek kisebb és nagyobb nyomatékokhoz kérésre kaphatók；
2.Kisebb furatok az alacsony nyomatékokhoz kérésre kaphatók；
3.H8 tolerancia felhasználói oldal H8.
|
JTA Modell |
Nyomatéktartomány (Nm) |
|
|
|
Max fordulatszám (rpm) |
Tolóerő kiegyensúlyozatlansága (mm) |
Tömeges tehetetlenségi nyomatékok |
|
Szorítócsavarok és meghúzási nyomatékok forΦd |
|
Súly (kg) |
|
|
X alakú |
L alakú |
M alakú |
H alakú |
|
|
Hub oldali Kgm² |
Rugalmas oldal Kgm² |
Méret (mm) |
Nyomaték (Nm) |
|
|
01 |
5-12.5 |
10-25 |
20-50 |
25-62,5 |
4000 |
1.2 |
0.000205 |
0.000093 |
4×M4 |
4 |
0.63 |
|
02 |
10-25 |
20-50 |
40-100 |
50-125 |
3000 |
1.5 |
0.000505 |
0.000234 |
6×M4 |
4 |
1.02 |
|
03 |
20-50 |
40-100 |
80-200 |
100-250 |
2500 |
1.8 |
0.001302 |
0.000643 |
8×M4 |
4 |
1.75 |
|
04 |
40-100 |
80-200 |
160-400 |
200-500 |
2000 |
2.0 |
0.002630 |
0.001306 |
8×M5 |
8 |
2.55 |
|
05 |
70-175 |
140-350 |
280-700 |
380-875 |
1200 |
2.2 |
0.006329 |
0.002649 |
8×M6 |
12 |
4.07 |
|
06 |
120-300 |
240-600 |
480-1200 |
600-1500 |
800 |
2.5 |
0.028443 |
0.006690 |
8×M8 |
15 |
10.06 |
|
JTA Modell |
d |
D |
E (h6) |
K |
K1 |
H |
A2 |
A3 |
a |
b |
S |
|
01 |
12-20 |
70 |
47 |
65 |
56 |
40 |
7 |
8 |
5 |
6 |
8×M4 |
|
02 |
15-22 |
85 |
62 |
80 |
71 |
48 |
8 |
11 |
7 |
7 |
8×M5 |
|
03 |
22-30 |
100 |
75 |
95 |
85 |
59 |
9 |
14 |
9 |
9 |
8×M6 |
|
04 |
28-40 |
115 |
90 |
110 |
100 |
64 |
10 |
16 |
10 |
10 |
8×M6 |
|
05 |
32-50 |
135 |
100 |
130 |
116 |
75 |
12 |
18 |
10 |
12 |
8×M8 |
|
06 |
40-65 |
166 |
130 |
171 |
150 |
115 |
16 |
21 |
12 |
15 |
8×M10 |
1. további méretek kisebb és nagyobb nyomatékokhoz kérésre kaphatók；
2.Kisebb furatok az alacsony nyomatékokhoz kérésre kaphatók；
3. tolerancia felhasználói oldal H7.
|
Méret/típus |
Nyomatéktartomány (Nm) |
Befejező furat (H7) |
Finished hole diameter (H7) Kulcshorony a GB/T3852-1997 (JS9) szabványnak megfelelően |
|
JTA03 |
L |
Φ22 |
Φ22kulcsos mód |
|

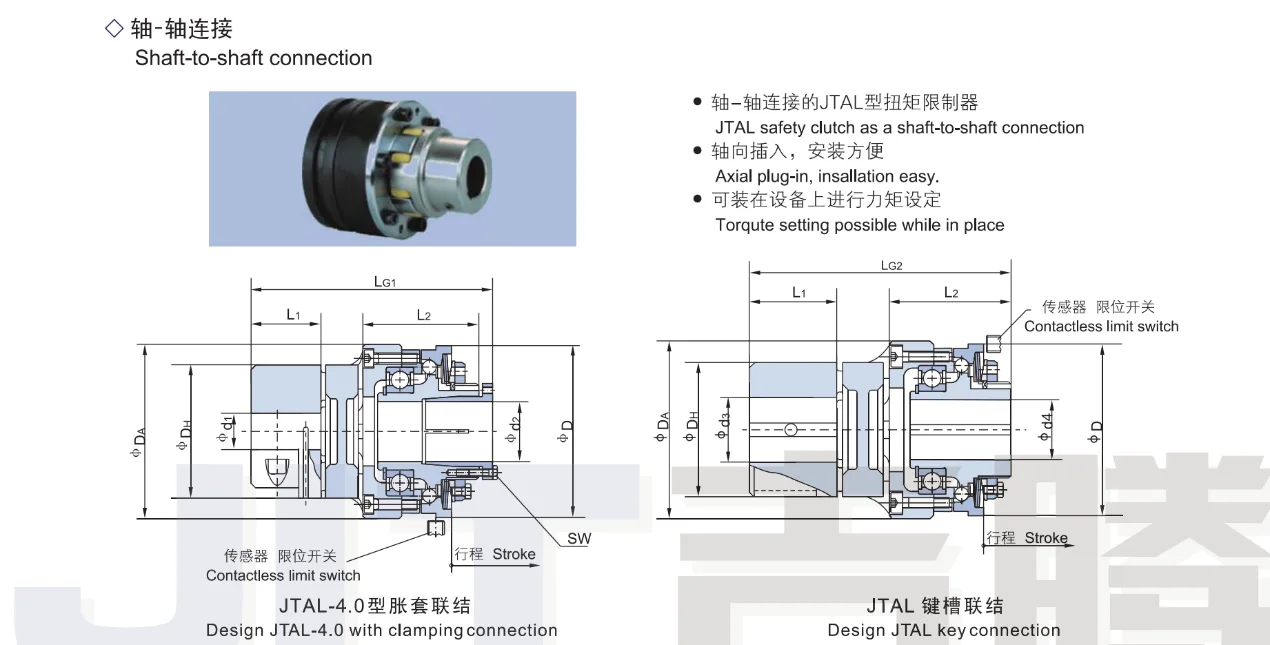

JTAL |
Nyomatéktartomány (Nm) - X |
Nyomatéktartomány (Nm) - L |
Nyomatéktartomány (Nm) - M |
Max. fordulatszám kiegyensúlyozatlan fordulat/perc |
Nyomóalátét löket túlterhelésnél mm |
|
01 |
5-12.5 |
10-25 |
20-50 |
4000 |
1.2 |
|
02 |
10-25 |
20-50 |
40-100 |
3000 |
1.5 |
|
03 |
20-50 |
40-100 |
80-200 |
2500 |
1.8 |
|
04 |
40-100 |
80-200 |
160-400 |
2000 |
2.0 |
|
05 |
70-175 |
140-350 |
280-700 |
1200 |
2.2 |
|
06 |
120-300 |
240-600 |
480-1200 |
800 |
2.5 |
|
JTAL |
Φd1 |
Φd2 |
Φd3 |
Φd4 |
Dₐ |
DH |
D |
LG1 |
LG2 |
L1 |
L₂ |
|
01 |
15-28 |
10-20 |
8-28 |
10-20 |
70 |
55 |
70 |
102 |
95 |
30 |
47 |
|
02 |
19-35 |
15-25 |
10-38 |
15-25 |
85 |
65 |
85 |
120 |
112 |
35 |
57 |
|
03 |
20-45 |
20-35 |
12-45 |
20-30 |
100 |
80 |
100 |
146 |
138 |
45 |
69 |
|
04 |
28-45 |
30-45 |
14-55 |
30-40 |
115 |
95 |
115 |
159 |
150 |
50 |
74 |
|
05 |
35-55 |
35-55 |
20-60 |
35-50 |
135 |
105 |
135 |
182 |
171 |
56 |
87 |
|
06 |
45-80 |
40-65 |
35-80 |
40-65 |
175 |
135 |
171 |
255 |
240 |
75 |
130 |
|
JTAL03 |
L |
Φ20 |
Φ 20 |
Φ20 kulcsnyílás/ Φ 20-4,0 Φ 20-4,0 taps |
|
Az ízület mérete/típusa |
Nyomatéktartomány (Nm) |
Befejező furat (H7) |
Befejező furat (H7) |
Befejező furat (H7) Kulcsnyílás a GB/T3852 laphoz, 1997 (Js9) |
