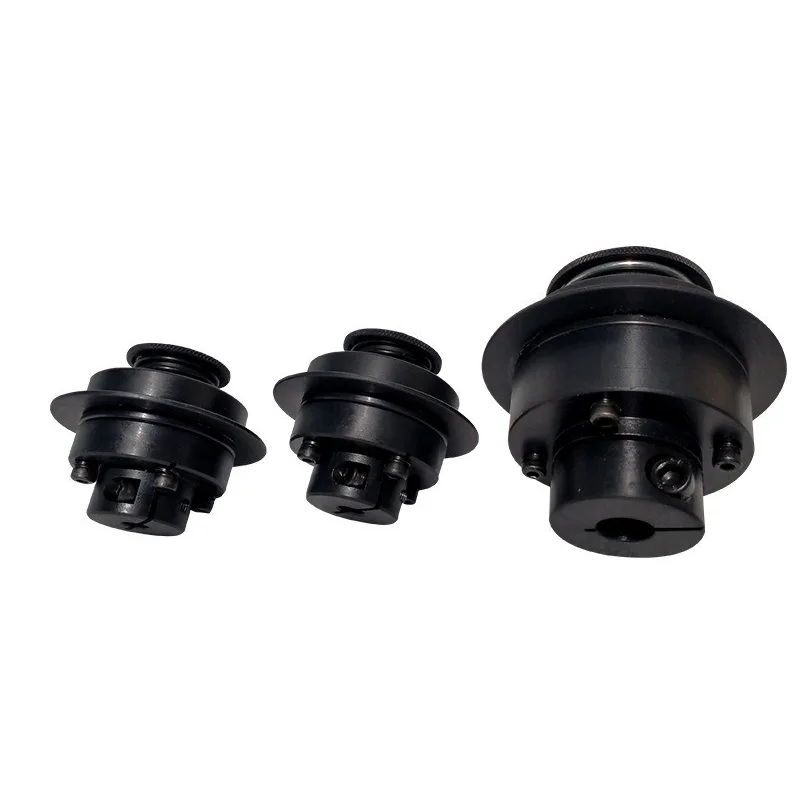

Henger típusú nyomatékhatároló

A görgős típusú nyomatékhatároló egy széles körben használt mechanikai biztonsági alkatrész az ipari erőátviteli rendszerekben. A kiforrott görgős kapcsolószerkezetet kihasználva precíz nyomatékszabályozást ér el; Az elektronikusan vezérelt biztonsági berendezésekkel ellentétben teljes mértékben mechanikus mechanizmusokra támaszkodik a túlterhelés elleni védelem végrehajtásához.

Amikor a berendezés rendellenes működési feltételekkel találkozik – például elakad, elakad vagy túl nagy terhelés –, az eszköz automatikusan megcsúszik és lekapcsol, megszakítva az erőátvitelt. Ez megakadályozza a meghibásodásokat a forrásnál, és megvédi a kritikus alkatrészeket – például motorokat, reduktorokat és orsókat – olyan problémákkal szemben, mint a tengelytörés vagy az alkatrésztörés.

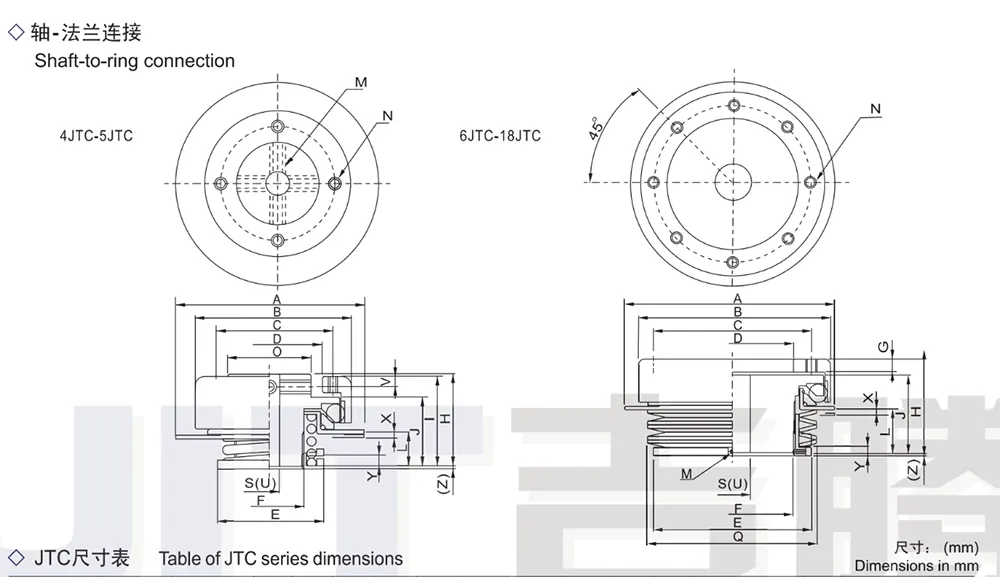

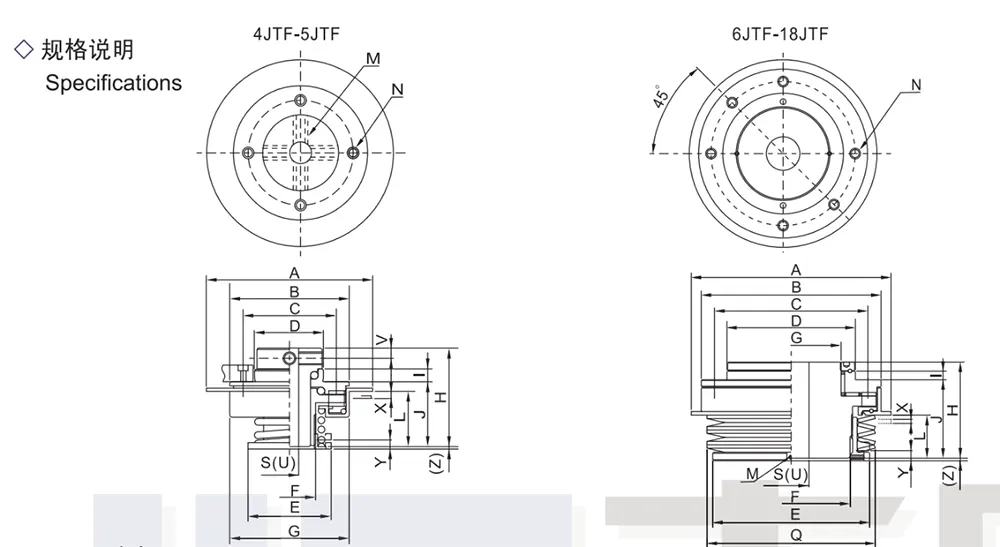

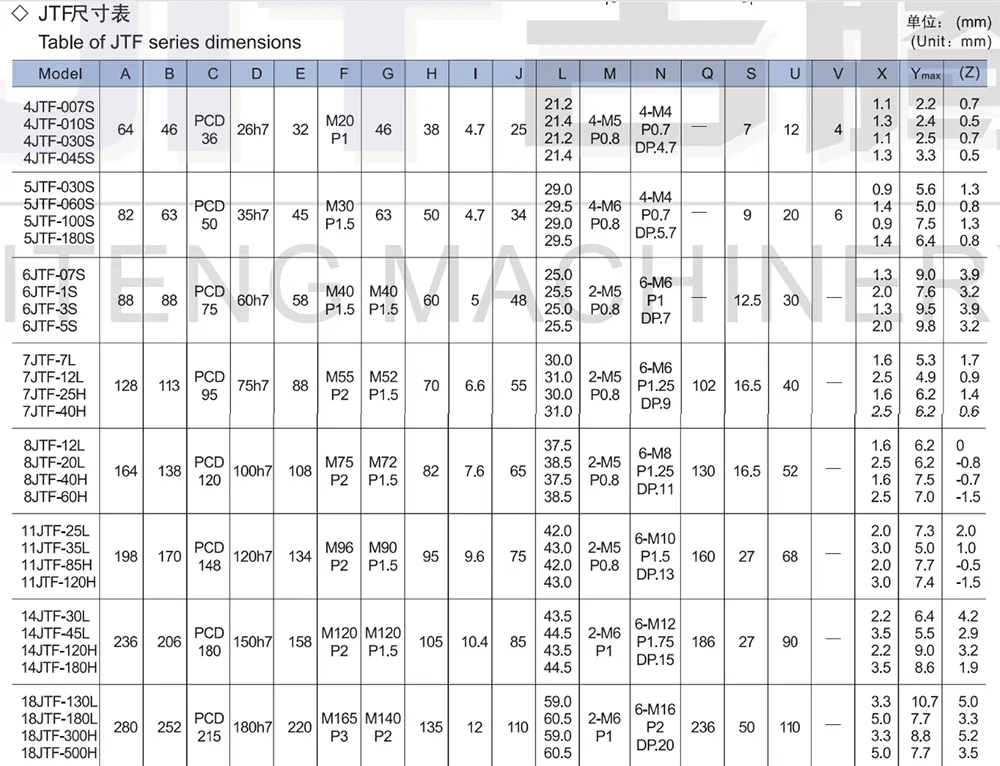

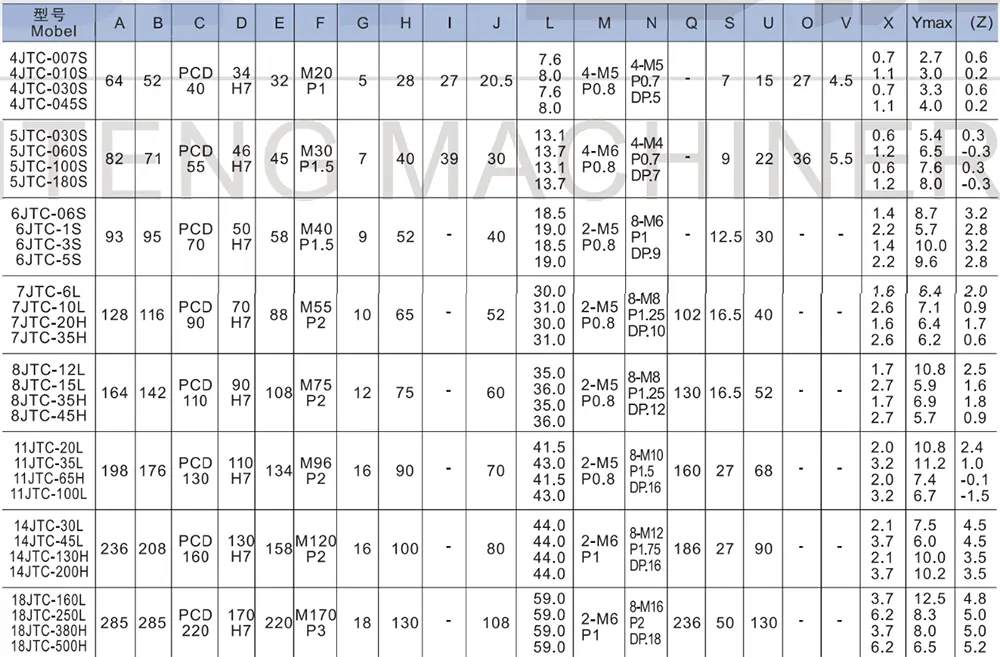

Műszaki adatok

(M): A forgatónyomaték-beállító anyában lévő rögzítőcsavarok furatátmérője és menetemelkedése.

(N): A rögzítőcsavarok furatainak mélysége.

(S): Az előfúrt furatok mérete.

(U): Maximális megmunkálható furatátmérő.

(X): Az érzékelési nyomólemez visszapattanási távolsága túlterhelés esetén.

(Ymax): A nyomatékbeállító anya maximális rögzítési hossza.

(Z): A nyomatékbeállító anya magassága tehermentesített rugónál.

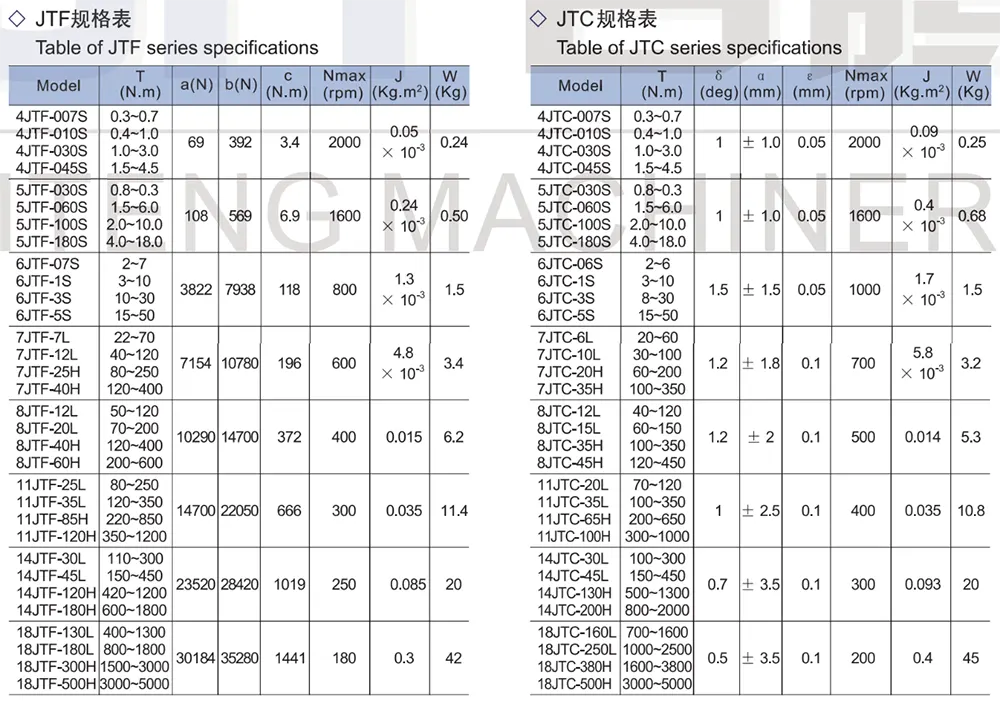

(T): A kioldási nyomaték beállítási tartománya. (δ): Maximális megengedett szögeltérési hiba.

(α): Maximális megengedett axiális hézag a két csatlakoztatott tengelyközéppont között.

(ε): Maximális megengedett párhuzamos (eltolás) eltolási hiba.

(Nmax): Maximális megengedett fordulatszám.

(J): A nyomatékhatároló tehetetlenségi nyomatéka.

(W): Súly.

1. megjegyzés: A hézaghibát a H méretkészlet alapján határozzák meg, amely megadja a legnagyobb megengedett axiális tengelytávolságot.

2. megjegyzés: A párhuzamos (eltolásos) eltolódási hiba a nyomatékátvivő acélgolyók maximális tűrését jelzi.

3. megjegyzés: Az Nmax (RPM) feletti fordulatszámon történő üzemeltetéshez forduljon cégünkhöz.

A termék felépítése és működési elvei

A görgős típusú nyomatékhatároló tisztán mechanikus, integrált kialakítású. A túlterhelés elleni védelem érdekében a fizikai bekapcsolásra és kikapcsolásra támaszkodik; működési logikája egyszerű és megbízható, alacsony meghibásodási kockázatot biztosít a hosszú távú használat során is.

- Core Engagement Structure: Az egység mindenhol görgős kapcsolódású átviteli mechanizmust alkalmaz. Alkatrészei precíziós megmunkálásúak, optimalizált kapcsolódási hézagokkal, ami lehetővé teszi a stabil nyomatékátvitelt normál körülmények között, és biztosítja a berendezés zökkenőmentes működését.

- A túlterhelés kioldásának elve: Ha a berendezés elakad, leblokkol, vagy a terhelés meghaladja az előre beállított határértéket, a belső görgők elmozdulnak az alkalmazott erő hatására. A készülék automatikusan megcsúszik és kiold, gyorsan megszakítva az erőátvitelt, és megakadályozva, hogy a lökésszerű terhelés közvetlenül az orsóra és a motorra kerüljön.

- Reset and Recovery Logic: Miután a berendezés hibáját megszüntették, és a terhelés visszatért a normál szintre, az eszköz gyorsan újra bekapcsolhat és visszaállhat normál átviteli állapotába anélkül, hogy a teljes gépet szét kellene szerelni. Ez jelentősen csökkenti a karbantartáshoz szükséges állásidőt.

Alapfunkciók és beállítási funkciók

- Pontos nyomatékbeállítás: Támogatja a nyomatékértékek fokozatmentes, rugalmas beállítását, lehetővé téve a berendezés védelmi küszöbének pontos meghatározását. A kezelők szabadon konfigurálhatják a paramétereket, hogy azok megfeleljenek az adott terhelésnek, teljesítménynek és a berendezés szükséges biztonsági szintjének.

- Gyors túlterhelésre adott válasz: Rendellenes körülmények – például elakadás, anyagelakadás vagy túlterhelés – esetén a görgős típusú nyomatékkorlátozó azonnali kioldást és áramlekapcsolást hajt végre. Rendkívül érzékeny reakciója azonnal blokkolja az ütési erőket, ezáltal védi az egész gép kritikus elemeit.

- Tisztán mechanikus vezérlés: Az egység teljesen mechanikus szerkezettel rendelkezik; nem tartalmaz elektronikus vezérlőket, érzékelőket vagy egyéb elektromos alkatrészeket. Nem igényel külső tápegységet vagy vezérlőjeleket, alapvetően kiküszöböli az áramkör elöregedésével vagy a jel meghibásodásával kapcsolatos lehetséges meghibásodási kockázatokat. Környezeti alkalmazkodóképesség és telepítési előnyök

A műhelyekben előforduló összetett működési feltételekhez optimalizált eszköz erős zavartűréssel és széles körű telepítési lehetőséggel rendelkezik, így kompatibilis a sebességváltó és összeszerelési konfigurációk széles skálájával.

- Kíméletlen környezeti tolerancia: Kivételes interferenciaállósággal rendelkezik; stabil működést tart fenn erős porfelhalmozódással, olajszennyezéssel vagy folyamatos berendezésrezgéssel járó körülmények között is, így alkalmas mindenféle kemény gyártási környezetre.

- Kompakt karosszériakialakítás: Az általános szerkezet áramvonalas és kompakt – lényegesen kisebb térfogatú, mint a hagyományos súrlódási típusú nyomatékhatárolók –, ami biztosítja, hogy ne foglaljon el túl sok helyet, és jól illeszkedik a kompakt automatizált berendezések elrendezéséhez.

- Sokoldalú összeszerelési kompatibilitás: Rendkívül sokoldalú felépítésű, különféle szabványos erőátviteli összeszerelési módszereket alkalmaz, beleértve a tengelyvégi rögzítést, a karimás rögzítést és a lánc- vagy szíjhajtásokat, így kompatibilis a sebességváltó rendszerek túlnyomó többségével.

A teljesítmény előnyei

- Nagy nyomatékszabályozási pontosság: világos és pontos védelmi küszöbértékekkel rendelkezik; normál terhelés mellett az erőátvitel nulla veszteséggel és stabil hatásfokkal történik. Kritikus túlterhelési helyzetekben ezredmásodperceken belül megszakíthatja az energiaátvitelt, stabil és megbízható védelmet biztosítva.

- Ütésállóság és fáradtságállóság: Képes ellenállni a berendezések gyakori indítása és leállása által keltett váltakozó terheléseknek, valamint az anyagelakadások okozta pillanatnyi ütési terheléseknek. Kiváló fáradtságállósága hatékonyan meghosszabbítja a görgős típusú nyomatékhatároló teljes élettartamát.

- Sima terhelés nélküli visszaállítás: A túlterhelési hiba megszüntetése után az eszköz terhelés nélkül is zökkenőmentesen visszaáll, elkerülve az olyan problémákat, mint az elakadás vagy a visszaállítási hiba, ezáltal segítve a gyártósorokat, hogy gyorsan visszaállítsák működési ritmusukat.

Alkalmazási mezők

- Szállítógépek: Különféle anyagszállítók, emelők és adagoló berendezések; Kifejezetten a szállítási folyamat során felhalmozódott anyag vagy elakadás okozta hirtelen túlterhelési problémák megoldására tervezték.

- Könnyűipari feldolgozó berendezések: csomagológépek, famegmunkáló gépek és nyomdagépek; ideálisan alkalmas a könnyűipari berendezésekre jellemző üzemi körülményekre, amelyek nagyfrekvenciás indításokkal/leállásokkal és azonnali leállásra való érzékenységgel járnak.

- Vegyipari és automatizálási berendezések: vegyi átviteli rendszerek, automatizált összeszerelő sorok és intelligens feldolgozó berendezések; 24 órás túlterhelés elleni védelmet biztosít a folyamatos, megszakítás nélküli működést igénylő ipari gyártósorok számára.

GYIK

- Q1: Mi a különbség a görgős típusú nyomatékhatároló és a súrlódásos nyomatékhatároló között?

A1: A görgős típusú mechanizmus ötvözött acél görgőket használ a pozitív kapcsolódású átvitelhez, precíz mechanikus szerkezetre támaszkodva a kioldáshoz; ez kiváló nyomatékpontosságot és kiváló ismételhetőséget eredményez. Ezzel szemben a súrlódó típusú mechanizmus a túlterhelés elleni védelem érdekében a súrlódó lemezek megcsúszására támaszkodik, ami jellemzően kisebb pontosságot eredményez, és hajlamos a kopásra. A görgős típusú modell ezért jobban megfelel automatizált berendezésekhez, amelyek gyakori elakadásnak vannak kitéve, nagyfrekvenciás start-stop ciklusok, vagy nagyfokú védelmi pontosságot igénylő alkalmazásokhoz.

- Q2: Szükséges érzékelő a működéshez?

A2: Ez a termék tisztán mechanikus túlterhelésvédő; nem igényel érzékelőket, elektronikus vezérlőmodulokat vagy külső áramforrásokat. Kizárólag a belső görgős szerkezetére támaszkodik az erőátvitel és a túlterhelés kioldásának kezelésére. Ez a kialakítás kiváló interferenciaállóságot biztosít, így kiválóan alkalmas zord működési környezetekre – például porral, olajjal szennyezett vagy magas páratartalommal –, ahol az elektronikus vezérlőelemek nem lennének megfelelőek.

- Q3: Milyen működési feltételek mellett nem ajánlott a görgős típusú nyomatékhatároló?

A3: Nem alkalmas tartós, folyamatos csúszással járó alkalmazásokhoz. Ha a berendezés a túlterhelési állapotok tartós pufferelését igényli – nem pedig az erő azonnali megszakítását –, javasoljuk, hogy válasszon helyette egy súrlódásos mechanizmust. A görgős típusú mechanizmus a legmegfelelőbb olyan forgatókönyvekhez, amelyek azonnali elakadást, anyagelakadást vagy hirtelen, hirtelen túlterhelés elleni védelmet igényelnek.

- 4. kérdés: Mennyi a hozzávetőleges élettartam, és milyen rendszeres karbantartás szükséges?

A4: Az ötvözött acél görgők nagyon ellenállnak a kopásnak és a nyomásnak; normál üzemi körülmények között élettartamuk jelentősen meghaladja a szabványos súrlódó típusú termékekét. A rendszeres karbantartás nem igényel gyakori kenést; a felhasználóknak egyszerűen csak rendszeresen meg kell tisztítaniuk a felületet a portól és az olajmaradványoktól, és ellenőrizniük kell a nyomaték beállítási értékét. Következésképpen a karbantartási költségek rendkívül alacsonyak.
