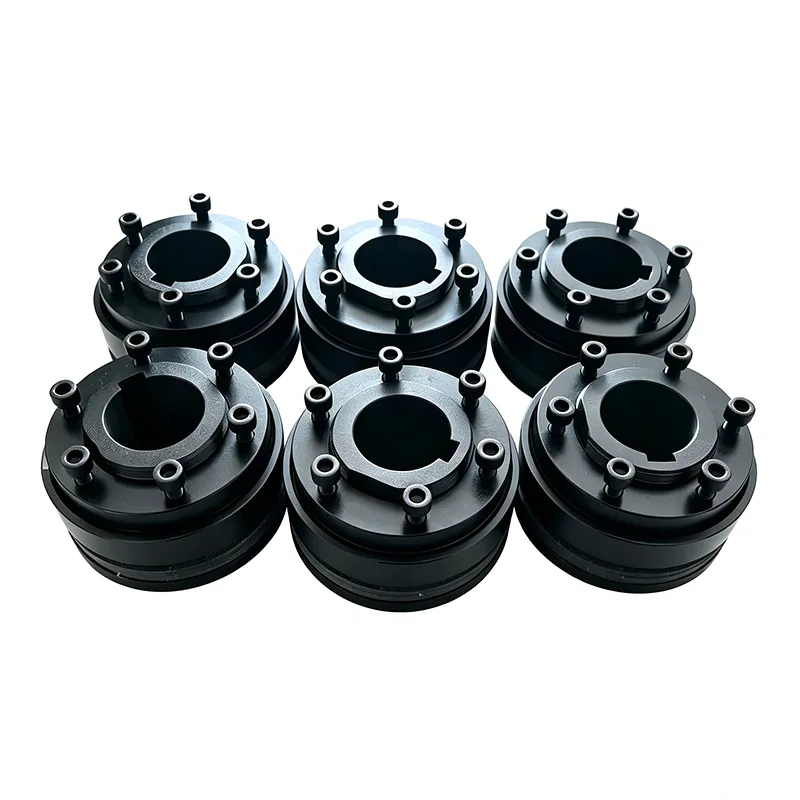

Súrlódási nyomaték határoló

Az egyszerű szerkezet, a magas költségű teljesítmény, a kényelmes nyomaték beállítás és a stabil működés jellemzi termékeinket széles körben alkalmazzák az általános mechanikai erőátvitelben, a könnyű és közepes terhelésben, a szakaszos működésben és a hagyományos túlterhelés elleni védelemben. Költséghatékony és praktikus biztonsági kiegészítők a mechanikus túlterhelés elleni védelemhez.

A súrlódási nyomatékhatároló nyomatékának beállítása a beállítócsavarok és/vagy a beállító anyák meghúzásával vagy lazításával érhető el. A JTL200 és JTL350 közötti forgatónyomaték beállításához egy beállító anyát, a JTL500 - JTL20-hoz pedig beállító csavarokat biztosítunk. A nyomaték beállítását a nyomatékhatároló tengelyre történő felszerelése után lehet elvégezni.

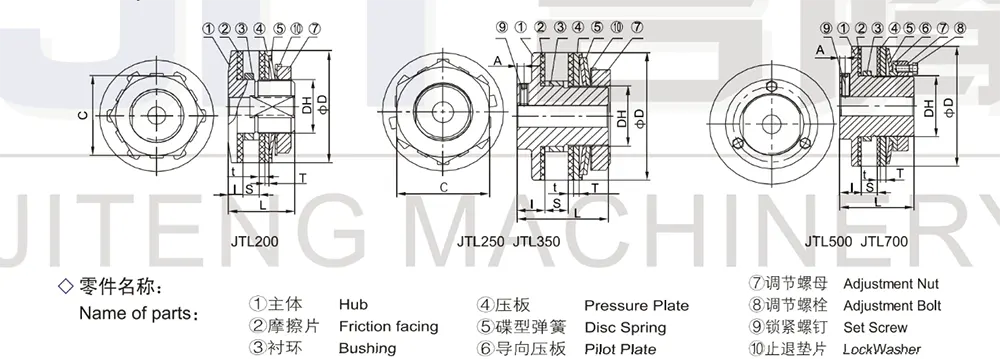

200 JTL és 350 JTL között:

Először kézzel szorosan forgassa el a beállító anyát úgy, hogy a tárcsarugó illeszkedjen a lemezhez. Ezután óvatosan húzza meg az anyát körülbelül 60 fokkal egy villáskulccsal.

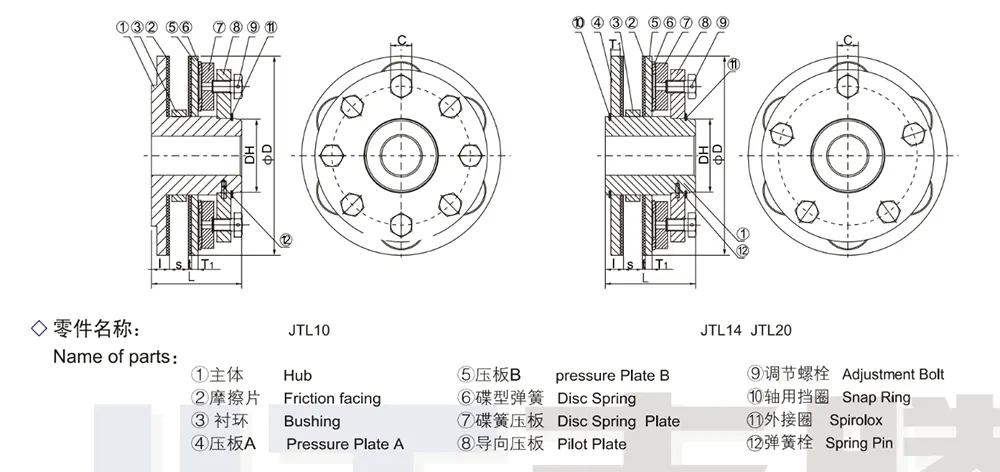

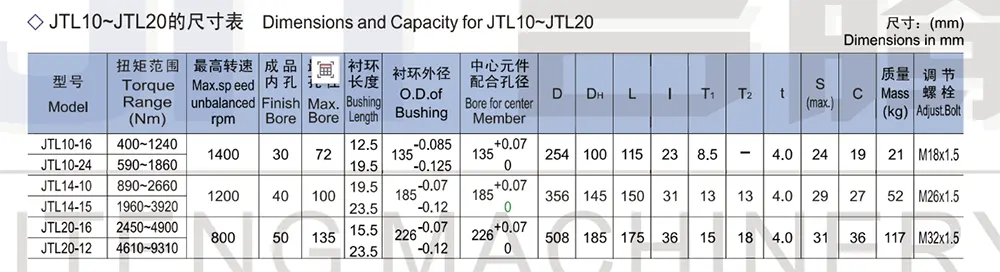

JTL500 - JTL10, 14, 20 között:

Először forgassa el a tárcsarugót a lemezhez rögzítő anyát, majd húzza meg az egyes beállítócsavarokat körülbelül 60 fokkal. Ezután, ha a nyomatékhatároló normál terhelési körülmények között megcsúszik, fokozatosan húzza meg az anyákat (JTL200-JTL350) vagy a csavarokat (JTL500 vagy JTL20 esetén), amíg a nyomatékhatároló meg nem csúszik.

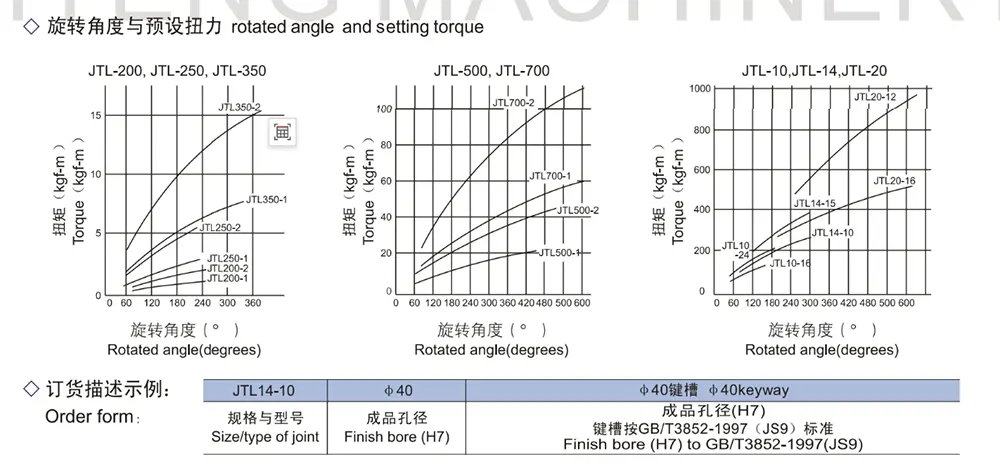

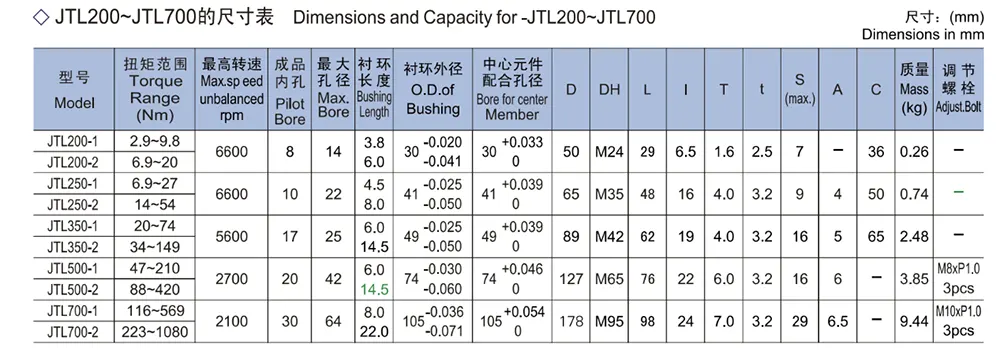

Mindig egyformán húzza meg (vagy lazítsa meg) a csavarokat. Próbálja meg többször ezt a beállítást, hogy megtalálja a gépnek megfelelő nyomatékbeállítást. Tájékoztatásul a következő oldalon található táblázat mutatja az effektív elforgatási szög és az előre beállított nyomaték közötti összefüggést. A pontos nyomatékbeállítás érdekében nyomatékhatároló bejáratása javasolt; például 500 fordulat 50-60 fordulat/perc sebességgel, 45 fokos elforgatási szögben a beállító anyákkal vagy a csavarokkal.

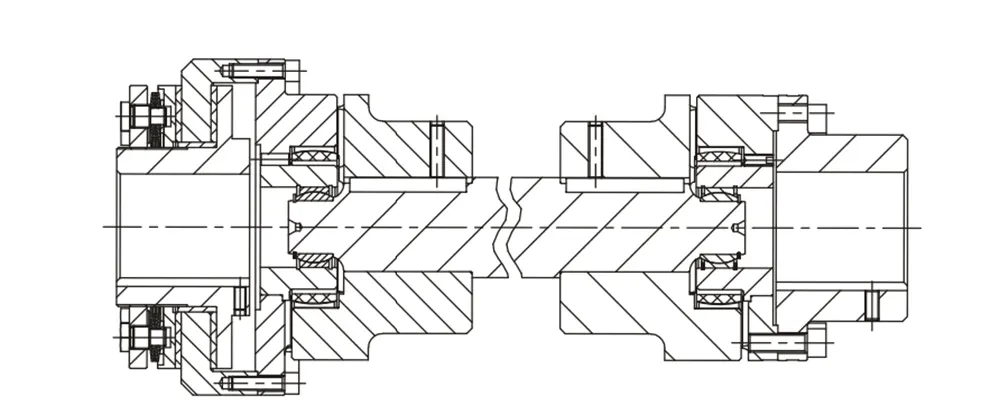

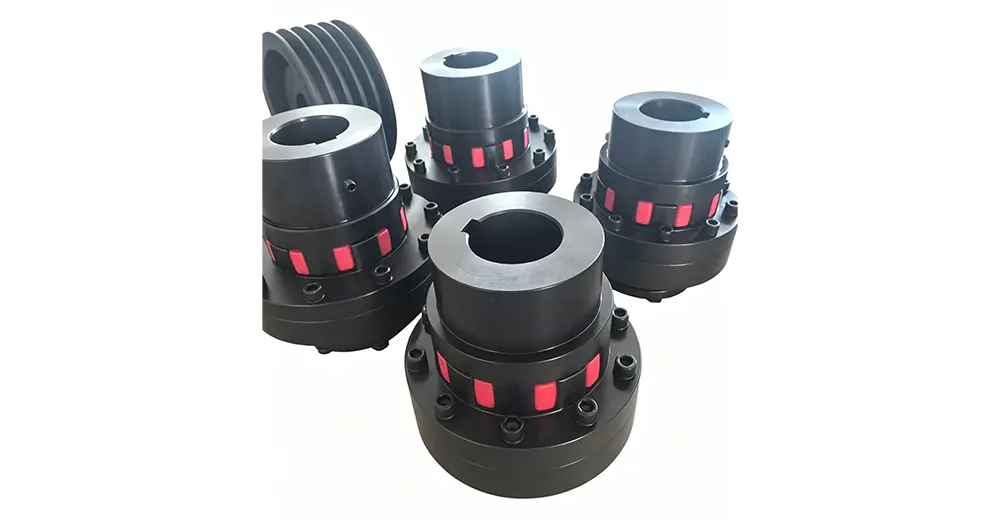

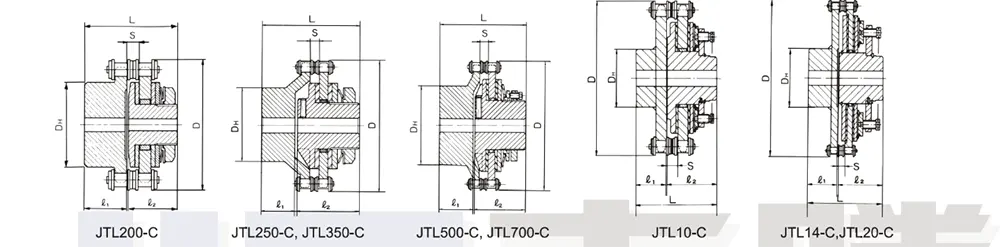

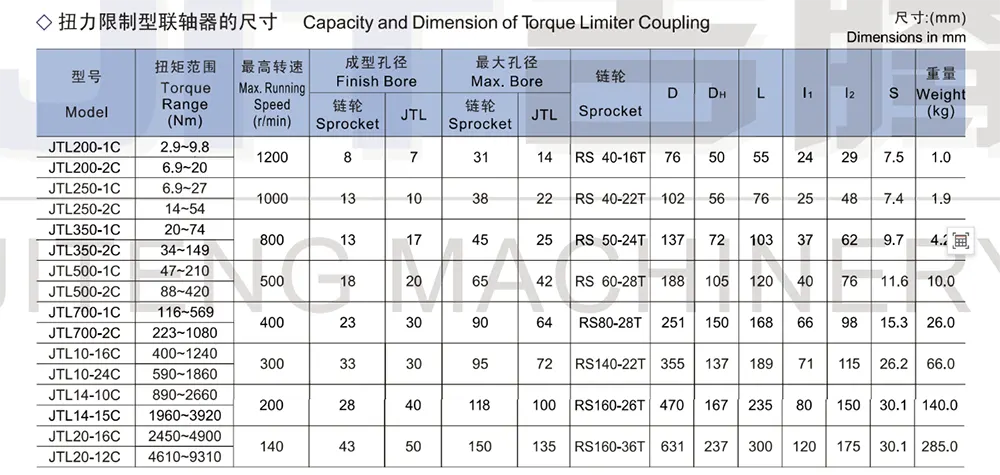

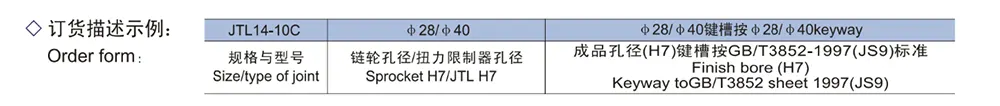

A súrlódási nyomatékhatároló tengelykapcsoló egyesíti a túlterhelés elleni védelmet a hajtó és hajtott tengelyek összekapcsolásának lehetőségével. Ez egy JT® nyomatékhatárolóból és görgős tengelykapcsolóból álló szerelvény.

Ez a konstrukció megbízható karaktert és könnyen összeszerelhető rugalmas tengelykapcsolót biztosít.

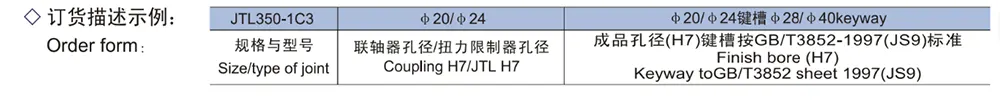

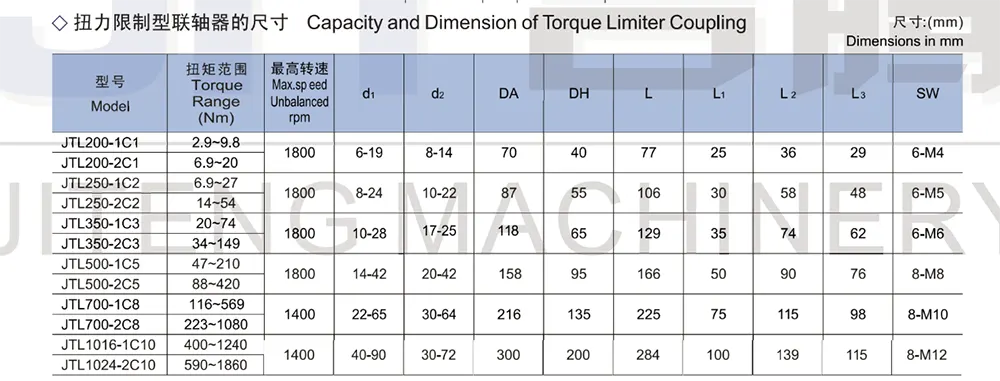

1. Torziós merev, holtjáték-mentes acéllemezes csatlakozóval

2. alkalmas magas üzemi hőmérsékletre (280 °C-ig)

3. változó távtartókkal a különböző tengelytávolság méretekhez

1.Tengely-tengely csatlakozás

2. Torziósan rugalmas biztonsági tengelykapcsoló

3.Axiális csatlakozó

4. Képes kompenzálni az eltolódást

5. A nyomaték a helyén állítható be

6. Fúrja be a furatot ISO illeszkedés H7 szerint, tollhorony a DIN 6885 lap 1-Js9 szerint

1.mint közbenső tengelytengelykapcsoló

2.nagy tengelytávolság méretekhez

3.acél lemezes csatlakozókkal együtt kapható

1.Egyszerű, kompakt megoldás.

2.Ez a változat csavarrugóval van felszerelve a pontos beállítás érdekében: .../CM.

3. Korróziógátló körülmények között használható: DF/EA.

4.Egyedi összeállítás elérhető (L változat).

5. Reteszelési beállítás radiális gyűrűn keresztül, más márkák könnyű cseréje a piacon: .../GR.

6. Nyomatéktartomány: 1-23 000 Nm; Max. furat átmérője Φ140mm.

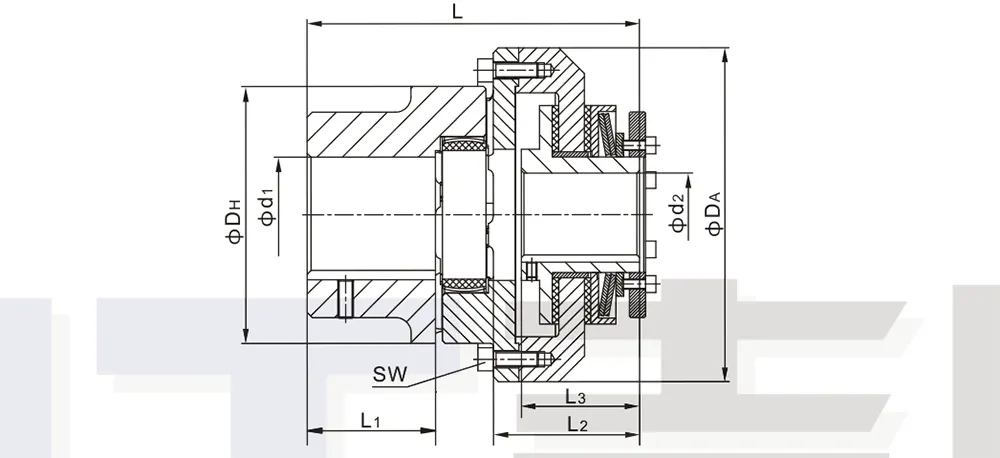

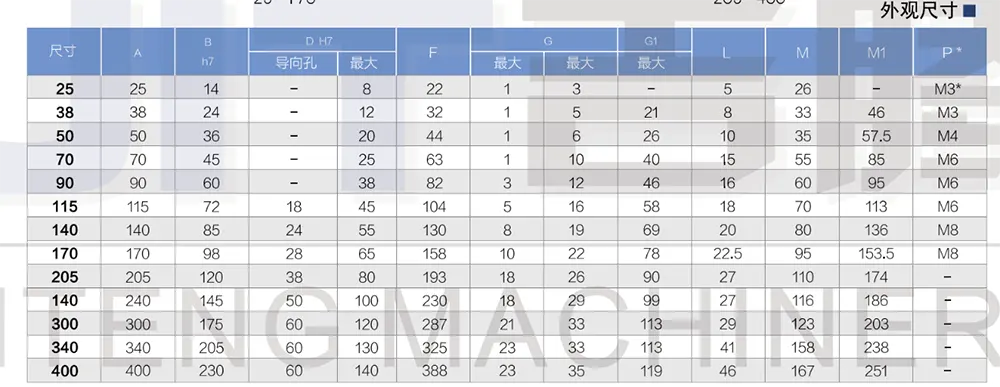

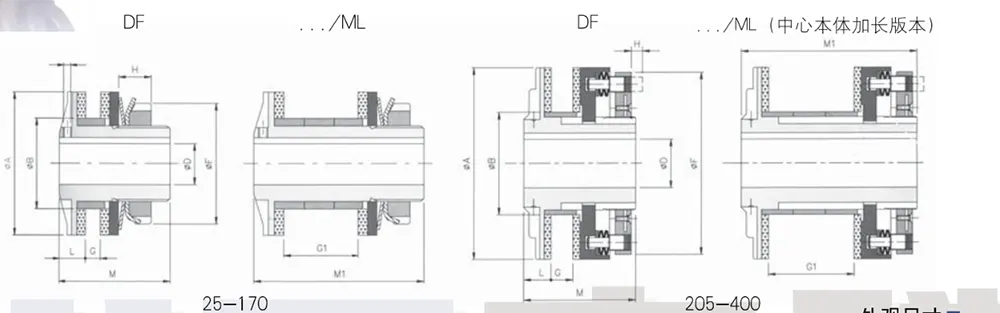

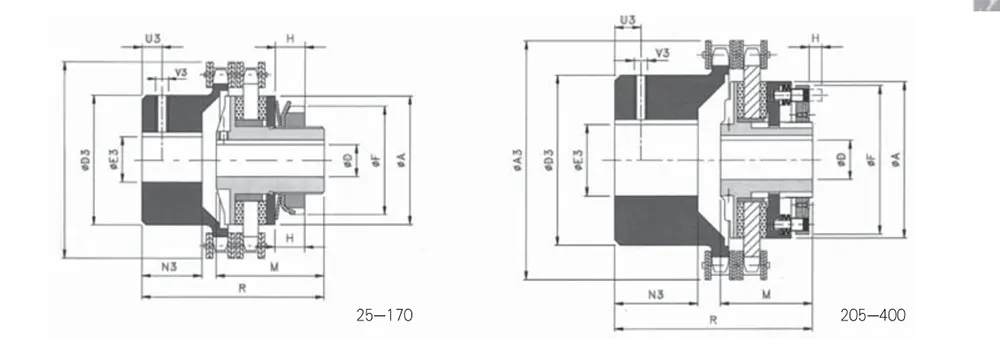

Teljes méretek

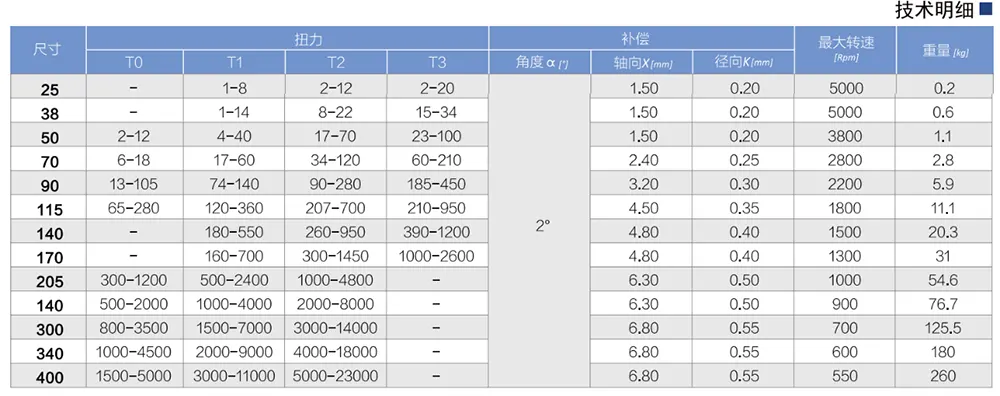

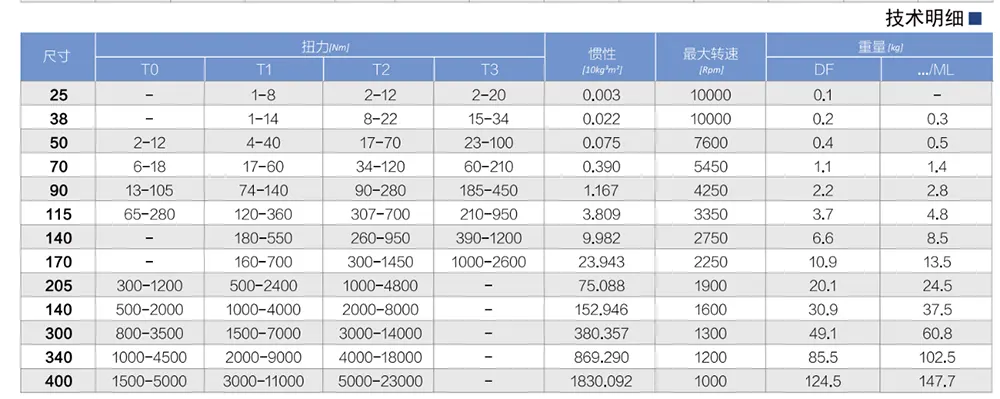

Műszaki részletek

Kérésre

P*: 25-ös méretű, laposfejű csavarok az anya oldalán találhatók, nem a karima oldalán.

A súly a nyomatékhatárolóra vonatkozik a vezetőfurattal (DF). A tehetetlenség a maximális kész furatátmérőre vonatkozik.

1.Egyszerű, kompakt megoldás koaxiális meghajtó alkalmazásokhoz.

2.Kétirányú túlterhelés elleni védelem.

3. A súrlódási nyomatékkorlátozó különféle típusú súrlódó tárcsákkal szerelhető fel, hogy megfeleljen az adott alkalmazási követelményeknek.

4. Ez a változat illeszkedő csavarrugóval van felszerelve a szerelvény pontos beállításához: .../CM/TAC.

5. Radiális reteszelés ellenanyával: .../GR.

6. Nyomatéktartomány: 1-23 000 Nm; Max. furat átmérő: Φ160mm.

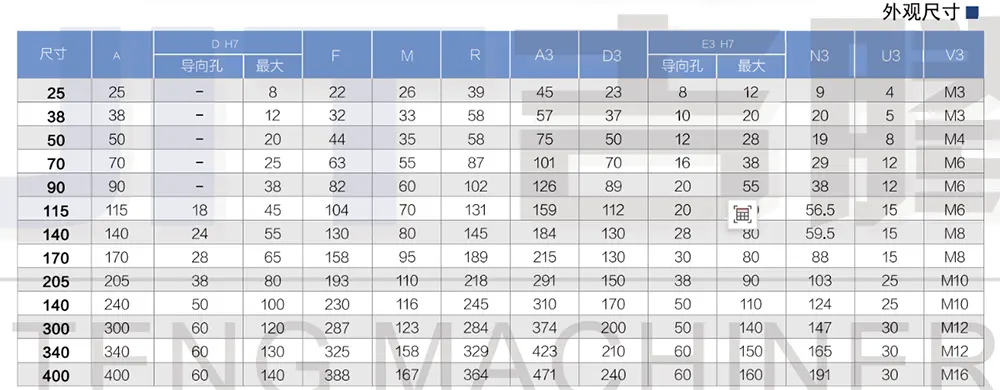

Teljes méretek

Műszaki részletek

Kérésre

Az adatok a teljes szerelvényre vonatkoznak (DF/TAC)

A tömeg a teljes szerelvényre vonatkozik vezetőfurattal (DF/TAC)
