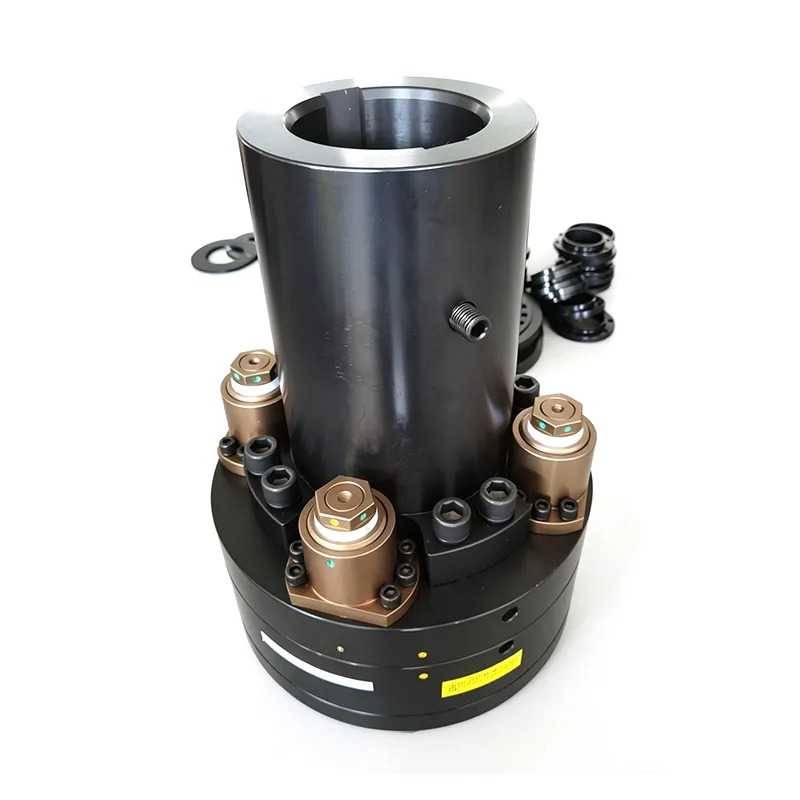

Csap típusú nyomatékhatároló

A Pin Type Torque Limiter egy nagy merevségű, tisztán mechanikus túlterhelés elleni védőelem – jelenleg az egyik legsokoldalúbb korlátozó és biztonsági berendezés, amelyet az ipari erőátviteli rendszerekben használnak. A tárcsarugókat és a reteszelő csapokat kombináló szerkezeti kialakítást kihasználva nulla holtjáték mellett éri el az erőátvitelt. A hagyományos golyós vagy görgős típusú termékektől eltérően ez a kialakítás kiváló általános erőátviteli merevséget és kivételes ütésállóságot biztosít. Ha a berendezés túlterheléssel szembesül – például elakadás vagy hirtelen terhelési túlfeszültség –, a belső csapok automatikusan kioldódnak, hogy csökkentsék a nyomást, azonnal megszakítsák az erőátvitelt, és ezáltal megakadályozzák a kritikus berendezéshibákat, például a sebességváltó tengelyének törését vagy a hajtómű sérülését.

Költség és gazdasági perspektíva

1. Magas általános költségteljesítmény. A Pin Type Torque Limiter fő alkatrészei kiváló tartóssággal rendelkeznek, alacsony cseregyakorisággal, csökkentve a pótalkatrészek beszerzési költségeit.

2. Az egyszerű szerkezet lehetővé teszi a könnyű szétszerelést és karbantartást. Nincs szükség kifinomult professzionális felszerelésre, ami csökkenti a karbantartási költségeket.

3. Hatékonyan akadályozza meg a tengelytörést, a fogaskerekek törését és a berendezés károsodását, nagymértékben csökkentve a karbantartási költségeket és a termelési leállási veszteségeket.

4. Teljes specifikációs tartomány a testreszabott modellillesztéshez, elkerülve a túlzott teljesítményredundancia okozta szükségtelen költségeket.

Működési elv

1.Normál teljesítményátvitel

A gyűszűket tárcsarugók nyomják a hajtott tárcsa pozicionáló hornyába. A meghajtó és a hajtott tárcsák szorosan illeszkednek egymáshoz, hogy egyenletesen továbbítsák a nyomatékot nulla holtjáték mellett.

2.Túlterhelés kioldás

Hirtelen terhelési túlfeszültség vagy leállás miatt a tényleges nyomaték meghaladja az előre beállított határértéket. A gyűszűket a rugónyomás ellen felnyomják, azonnal elválasztják a két tárcsát, és megszakítják az erőátvitelt.

3. Manuális visszaállítás leállítás után

A hibaelhárítás után állítsa be a rögzítési pozíciót a karima forgatásával, miközben a berendezés leáll. Nyomja meg a visszaállításhoz és az energiaátvitel folytatásához.

A sebességváltó alkalmazkodóképessége

A rácsos szerkezet nagy erőátviteli merevséget biztosít. Indítás, leállítás és sebességváltás során nem lép fel holtjáték vagy rezgés, így egyenletes és egyenletes teljesítmény érhető el. A csap típusú nyomatékkorlátozó megbízhatóan működik előre és hátra forgásban anélkül, hogy az irányváltáskor meghibásodna a sebesség, és támogatja az állandó sebességű, szakaszos és ütközési üzemmódokat.

Beállítás és működés

Kalibrált beállító szerkezettel szerelve. Forgassa el az anyát a tárcsarugó előfeszítésének lineáris beállításához, jól látható nyomatékszintekkel. Az egyszerű üzembe helyezés nem igényel kifinomult szerszámokat, lehetővé téve a védelmi határértékek gyors helyszíni beállítását a különféle terhelésvédelmi követelményeknek megfelelően.

Környezeti Ellenállás

A teljesen tömített szerkezet megakadályozza a por, nedvesség és olaj bejutását a belső alkatrészekbe. A fém anyagokból készült Pin Type Torque Limiter ellenáll a szélsőséges hőmérsékleteknek és a mechanikai vibrációnak, így stabil és hosszan tartó működést biztosít zord környezetben, például bányákban, vegyi üzemekben és szabadtéri műhelyekben.

GYIK

1. K: Mi a csap típusú nyomatékhatároló alapvető működési elve?

V: Normál működés közben a tárcsarugók erősen benyomják a csapokat a hajtott lemez pozicionáló hornyaiba; a hajtólemez és a hajtott lemez szorosan érintkezik egymással, biztosítva a stabil, holtjáték-mentes nyomatékátvitelt. Amikor a terhelés megugrik vagy a berendezés beszorul – aminek következtében a tényleges nyomaték meghaladja az előre beállított határértéket – a csapok legyőzik a rugónyomást és kioldódnak. Emiatt a meghajtó és a hajtott lemezek gyorsan szétválnak, ezáltal megszakad az erőátvitel. A hiba elhárítása után az egység alaphelyzetbe állítható a normál átvitel folytatásához a berendezés leállításával, a karimának a rögzítési résekhez való igazításával, és a csapok visszaállításához nyomás alkalmazásával.

2. K: Mutat a termék átviteli holtjátékot vagy rezgési problémákat működés közben?

V: A csap típusú nyomatékhatároló precíziós hálószerkezettel rendelkezik, amely nagy általános átviteli merevséget biztosít. Az átviteli holtjáték nélkül működik a berendezés indításakor, leállításakor vagy sebességváltáskor. Az egység zökkenőmentesen, észrevehető vibráció nélkül működik, egyenletes és stabil teljesítményt ad, ezáltal biztosítja az átviteli rendszer folyamatos és megbízható működését.

3. K: Hatékonyan használható ez a termék olyan berendezésekben, amelyeknél váltani kell az előre és hátra forgás között?

V: Ez a tű típusú nyomatékhatároló támogatja a kétirányú működést (előre és hátra). Az irányváltáskor nem tapasztal átviteli hibát vagy elakadási problémákat. Ezenkívül kompatibilis az üzemmódok széles skálájával – ideértve az állandó fordulatszámú folyamatos működést, a szakaszos üzemet és az ütési terhelésekkel járó alkalmazásokat –, így a munkakörülmények széles spektrumára alkalmas.

4. K: Használható ez a termék zord környezetben, ahol por, nedvesség vagy olaj szennyezett?

V: A termék teljesen zárt szerkezettel rendelkezik, amelynek célja, hogy megakadályozza a por, nedvesség és olajszennyeződések behatolását és hatását a belső alkatrészekre. A teljes egészében fém anyagokból készült egység ellenáll a szélsőséges hőmérsékleteknek és a mechanikai rezgéseknek, így hosszú ideig stabilan működik összetett ipari környezetben, például bányákban, vegyi üzemekben és szabadtéri műhelyekben.

5. K: Milyen rutin karbantartás szükséges, és nehéz-e az általános karbantartási folyamat?

V: A termék egyszerű szerkezettel rendelkezik, amely lehetővé teszi a könnyű szét- és összeszerelést. A rutin karbantartási eljárások egyszerűek, és nem igényelnek bonyolult műveleteket vagy speciális szerszámokat. Teljesen zárt védőkonstrukciójának köszönhetően a belső alkatrészek jól védve vannak a külső szennyeződésektől; következésképpen normál üzemi körülmények között a karbantartási igény minimális, ami hosszú távon alacsonyabb általános üzemeltetési és karbantartási költségeket eredményez.

6. K: Milyen típusú átviteli berendezések a legalkalmasabbak ehhez a termékhez?

V: Magas átviteli merevsége, ütésállósága, valamint kiváló tömítési és védelmi képességei miatt a Pin Type Torque Limiter kiválóan alkalmas különféle típusú erőátviteli berendezésekhez, amelyek bányászati, vegyipari és kültéri környezetben működnek. Különösen ideális azokhoz a gépekhez, amelyek gyakori irányváltást, szakaszos működést vagy átmeneti ütőterhelésnek ellenálló képességet igényelnek, valamint olyan berendezésekhez, amelyek erős porral, olajszennyezéssel vagy magas páratartalmú terepi környezetben helyezkednek el.
