Csillag típusú rugalmas tengelykapcsoló

A Star-Type Elastic Coupling egy széles körben használt karmos típusú elasztikus puffer tengelykapcsoló az ipari mechanikus erőátvitel területén. A merev erőátviteli alkatrészektől eltérően a rugalmas pufferelésre, a zajcsökkentésre és a rezgéselnyelésre összpontosít, és a védőfelszerelések alapvető funkciójaként szolgál.

A többféle keménységű rugalmas testek, mint opciók, a különböző anyagú házak, valamint a változatos beépítési és reteszelési módok előnyeit kihasználva a szokásos munkakörülményekhez, enyhe terhelésekhez, poros és párás környezethez illeszthető, és teljesen helyettesítheti az importált ROTEX sorozatú tengelykapcsolót. Kompatibilis az általános gépek, mérnöki, kohászati ​​és vegyipari berendezések túlnyomó többségével, rendkívül erős a sokoldalúsága és alkalmazkodóképessége.

Szerkezeti összetétel és tervezési jellemzők

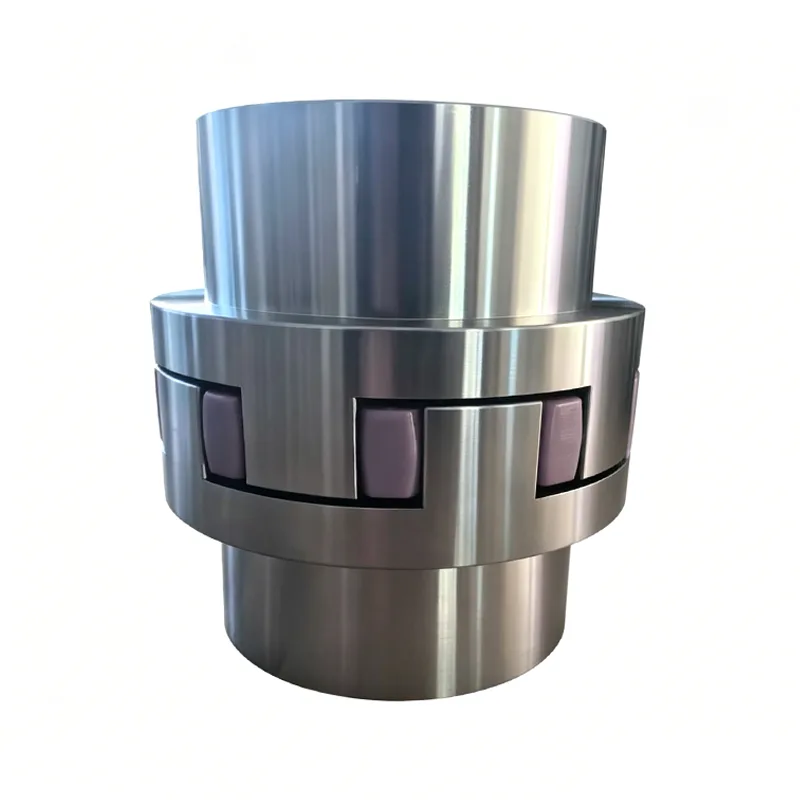

Ez a csillag típusú elasztikus tengelykapcsoló európai stílusú ívelt karmos szerkezetet alkalmaz. Az átfogó kombináció tudományosan ésszerű, erős szerkezeti stabilitással rendelkezik, és alkalmas hosszú távú folyamatos működésre.

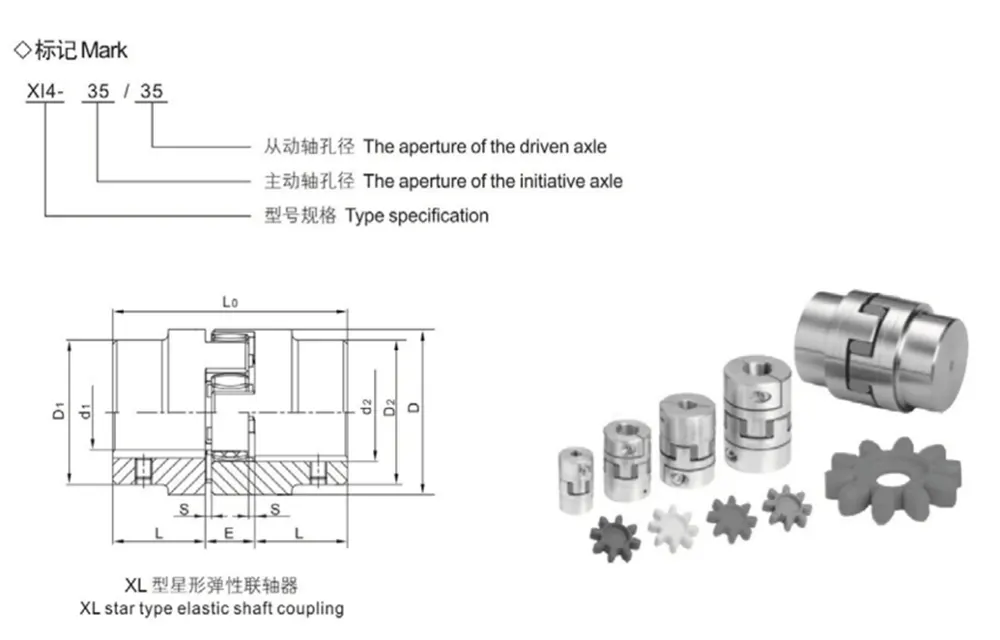

1. Az összeszerelés általános felépítése

A termék két félcsatlakozó egységből és egy közbenső, csillag alakú rugalmas pufferbetétből áll. Nincsenek redundáns vagy összetett tartozékok. A tartozékok szétszerelése, karbantartása és cseréje nem igényel professzionális szerszámokat. A napi karbantartás egyszerű és kényelmes.

2. Európai stílusú ívelt karmos kivitel

Az európai szabványos karomszerkezetet alkalmazza, a karmok ívelt felületével. A rugalmas párna barázdáinak érintkezési felülete nagyobb, hatékonyan csökkentve az evolvens fogfelület felületi nyomását. Még nagy terhelésű körülmények között sem lesz olyan probléma, mint a fogfelület deformációja, kopása vagy zúzódása.

3. Biztonsági hiba tervezése

Biztonsági határszerkezettel van felszerelve. Még akkor is, ha a rugalmas test hosszú időn keresztül elhasználódik, a tengelykapcsoló test továbbra is stabilan továbbítja az erőt, és nem okoz közvetlenül a berendezés leállását vagy a tengelyrendszer károsodását, biztosítva a berendezés működésének biztonságát.

Anyagkonfiguráció és több specifikáció kiválasztásának előnyei

A Star-Type Elastic Coupling többféle anyag- és keménységi kombinációt támogat. Pontosan illeszkedik a modellhez az ügyfél terhelése, sebessége és munkakörülményei szerint, kiküszöbölve azt a hátrányt, hogy egyetlen specifikáció minden munkakörülményre alkalmas.

1. Különféle héj anyag lehetőségek

A tengelykapcsoló fő teste porötvözet öntöttvasból, közönséges öntöttvasból, gömbgrafitos öntöttvasból, acélból, alumíniumötvözetből stb. készülhet, amelyek különböző használati követelményekhez, például könnyű terheléshez, közepes terheléshez, nehéz terheléshez és könnyű berendezésekhez használhatók.

2. Több keménységű poliuretán elasztomer

A közbenső elasztikus párna kiváló minőségű poliuretán anyagot használ, amely négy különböző keménységi opciót kínál: 80A, 92A, 98A és 64D. A különböző nyomatékparamétereknek megfelelően a 92A az ipari szabvány típus, amely megfelel a rutin munkakörülmények túlnyomó többségének.

3. Szín a specifikációk megkülönböztetéséhez

A különböző keménységű elasztomerek különböző színeket használnak a megkülönböztetésre, lehetővé téve az ügyfelek számára, hogy gyorsan azonosítsák a specifikációkat, és elkerüljék a vegyes telepítési és modellbeli eltéréseket, megkönnyítve a helyszíni kezelést és a pótalkatrészek cseréjét.

Üzemi teljesítmény és környezeti alkalmazkodóképesség

A Star-Type Elastic Coupling kiváló környezettűrő képességgel és működési teljesítménnyel büszkélkedhet, és képes alkalmazkodni a bonyolult kültéri és műhelyi zord körülményekhez. Stabilitása messze meghaladja a közönséges egyszerű tengelykapcsolókét.

1. Széles hőmérsékletű stabil működés

Az alkalmazható üzemi hőmérséklet tartomány -20 ℃ és 80 ℃ között van. Alacsony hőmérsékleten nem reped, magas hőmérsékleten nem puhul meg, mind a négy évszakban stabilan használható.

2. Átfogó védelmi teljesítmény

Jól ellenáll az olajnak, pornak, homoknak és nedvességnek. Nyirkos, poros és enyhén olajos műhelykörülmények között folyamatosan tud működni anélkül, hogy elöregedés vagy meghibásodás következik be.

3. Kiváló minőségű ütéselnyelés és pufferhatás

A poliuretán elasztomer rugalmas pufferelési jellemzőire támaszkodva hatékonyan képes elnyelni a berendezés indítása, leállítása és a terhelés ingadozása által keltett rezgéseket és ütéseket, csökkentve a berendezés zaját és védve a motort és a főtengelyt.

Beépítési forma és adaptációs mód

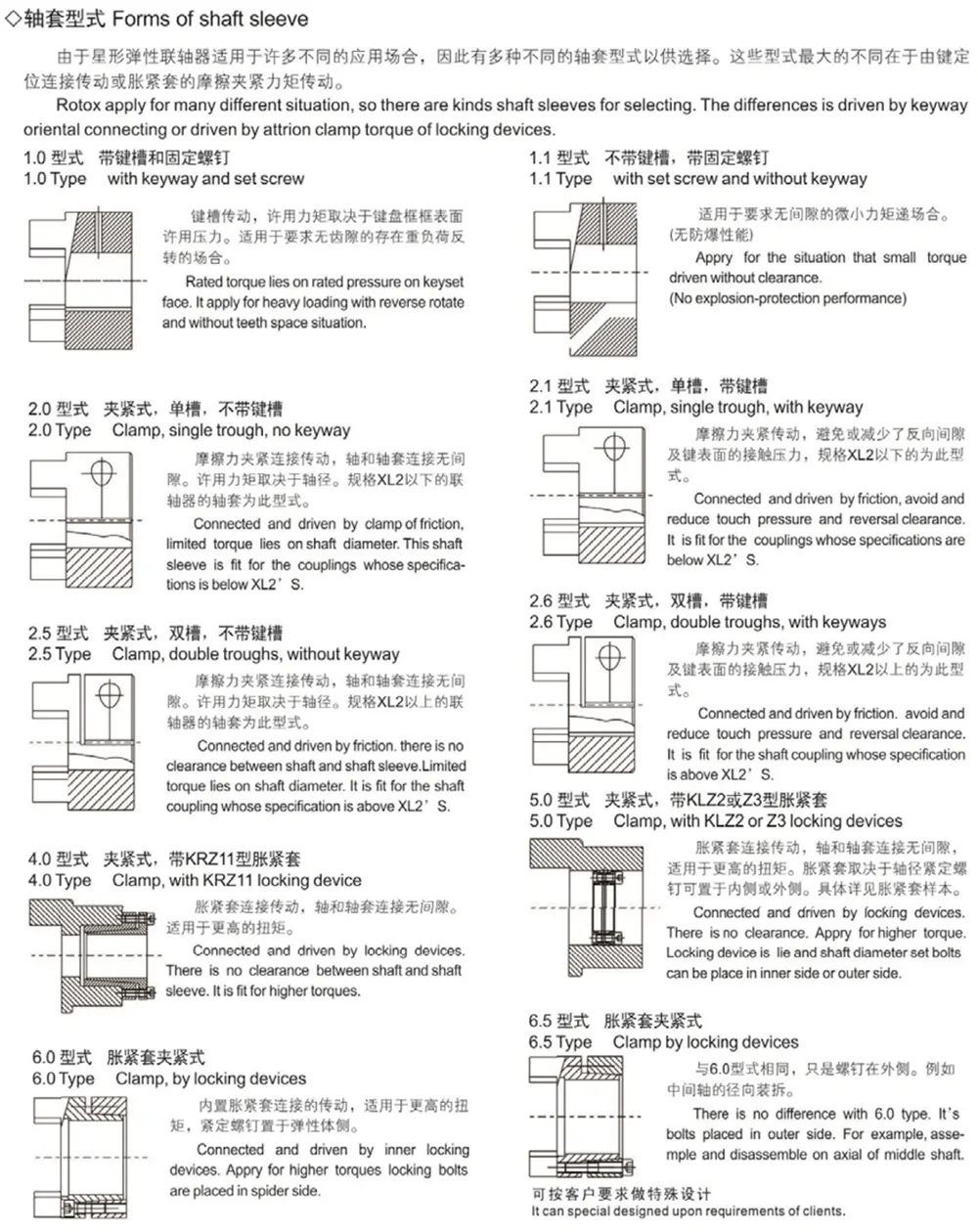

1. Különféle zárolási módok

Támogatja a különböző reteszelési formákat, mint például a lapos kulcsos csatlakozás, a spline csatlakozás, az egynyílásos reteszelés és a kúpos súrlódásos reteszelés. Különböző tengelyátmérőkhöz és sebességváltó beépítési követelményekhez alkalmas, biztosítva a szilárd, csúszásmentes rögzítést.

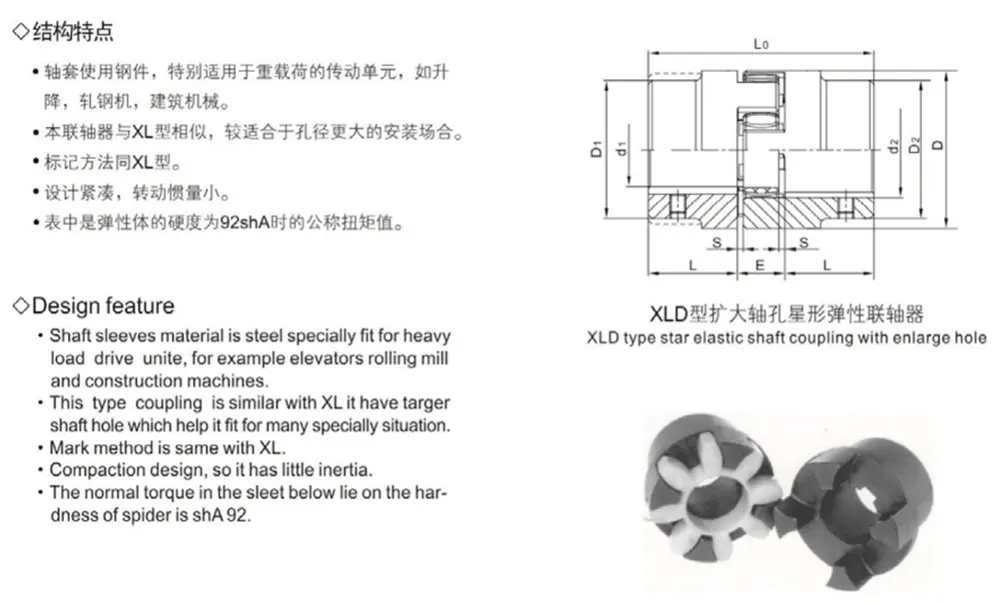

2. Több szerkezeti stílus

Tartalmazza a kiterjesztett középső típust, a zsugorított középső típust, a szabványos összehúzott típust, a karimás típust stb. A berendezés forgatókönyveinek különböző beépítési távolságaihoz és beépítési helyzeteihez illeszthető.

3. Cserélheti az importált modelleket

A paraméterek, a méretek és a teljesítmény tökéletesen illeszkedik a német ROTEX tengelykapcsolóhoz. Közvetlenül helyettesítheti az importált termékeket, jelentősen csökkentve a berendezés-alkatrészek beszerzésének költségeit.

Iparági forgatókönyvek

1. Általános mechanikai berendezések

Különféle hagyományos erőátviteli berendezések és univerzális erőátviteli eszközök tengelycsatlakozáshoz és pufferátvitelhez.

2. Mérnöki és hidraulikus gépek

Erőátviteli rendszerek vízügyi mérnöki berendezésekhez és építőipari gépekhez, alkalmasak kültéri és nagy terhelésű ingadozó munkakörülményekre.

3. Kohászat, bányászati ​​és vegyipari gépek

A Star-Type Elastic Coupling kohászati, bányászati ​​és vegyipari berendezésekhez illeszthető, és képes ellenállni az olyan összetett munkakörnyezeteknek, mint a por, olajszennyeződés és enyhe korrózió.
