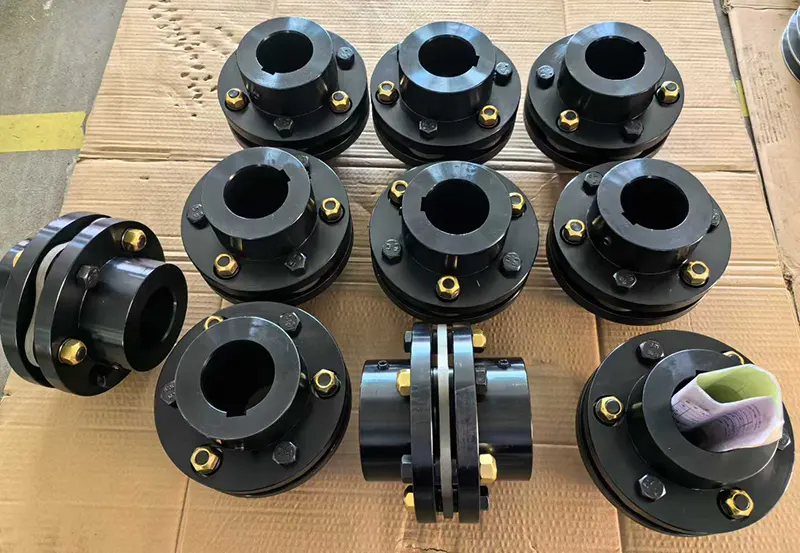

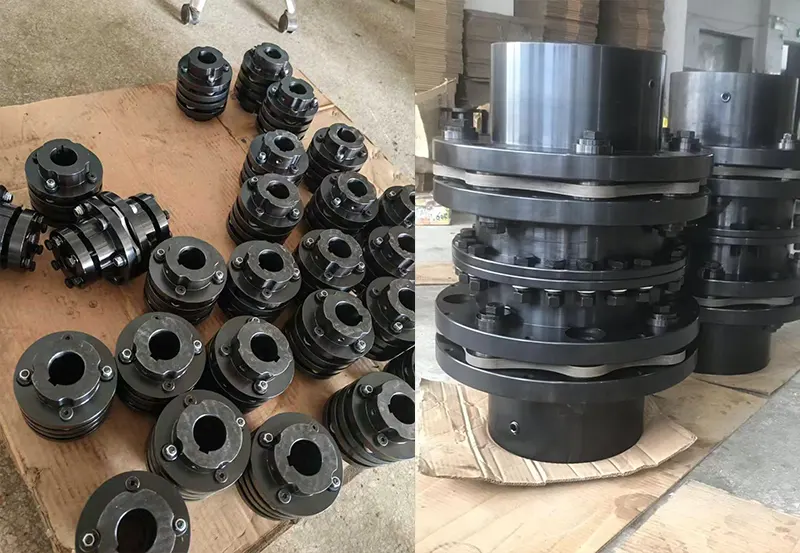

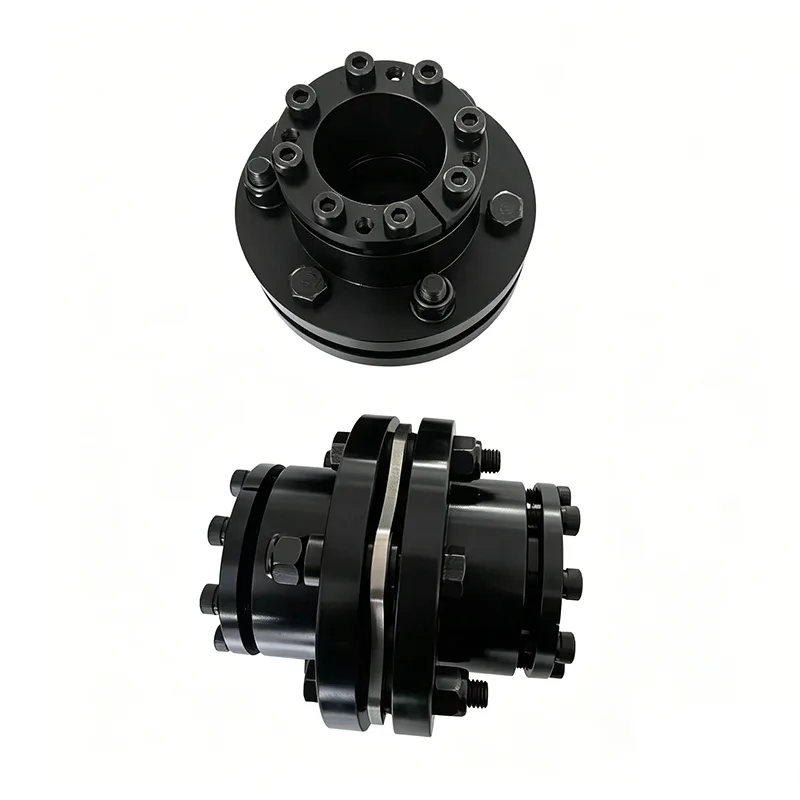

Membráncsatlakozás

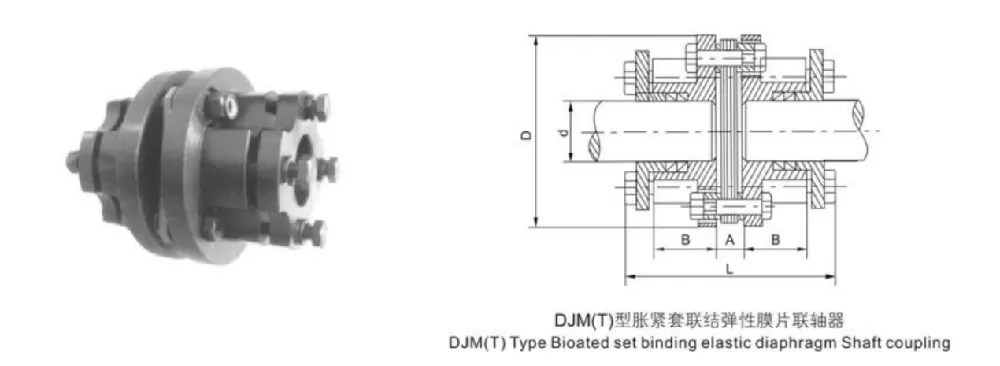

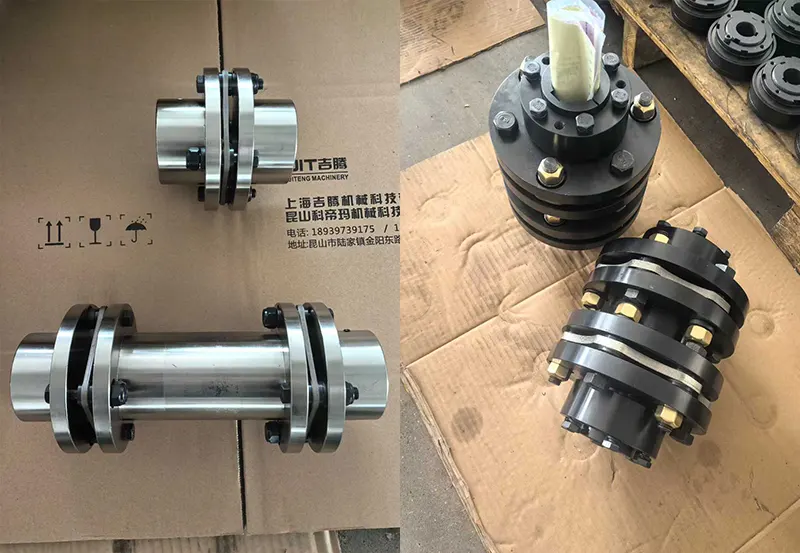

Membráncsatlakozóink több vékony, rozsdamentes acél membránkészletből állnak (egymásra rakva, összekötő-típusú és egyrészes konfigurációkban is kaphatók), amelyek felváltva vannak a két tengelykapcsoló-agyhoz csavarozva. A membránok rugalmas alakváltozása révén kompenzálják a két tengely közötti relatív elmozdulást. Kenésmentes kialakításuknak, kompakt felépítésüknek, nagy szilárdságuknak és korrózióállóságuknak köszönhetően ezek a tengelykapcsolók sokféle zord működési körülményre alkalmasak; ráadásul könnyebben karbantarthatók, mint a fogaskerekes tengelykapcsolók, és széles körben alkalmazhatók.

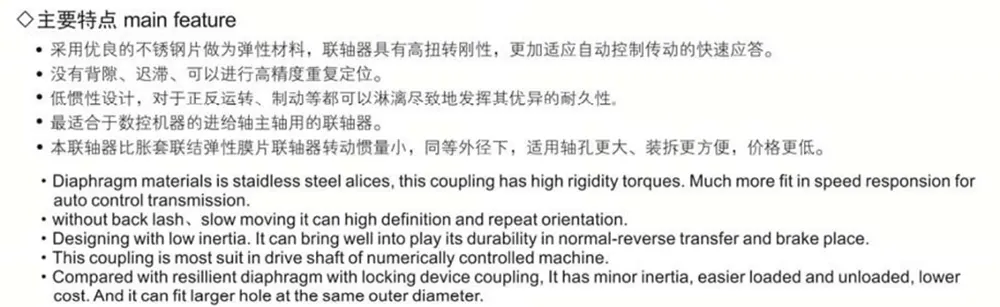

Termékjellemzők

A membrános tengelykapcsoló a membránok rugalmas deformációja révén kompenzálja a két összekapcsolt tengely közötti relatív elmozdulást. Ez egy nagy teljesítményű, rugalmas tengelykapcsoló fém rugalmas elemekkel. A legfontosabb jellemzők a következők: nincs szükség kenésre; kompakt szerkezet; nagy szilárdság; hosszú élettartam; nulla forgási holtjáték; valamint immunitás a hőmérséklet-ingadozások és az olajszennyeződés hatásaival szemben. Ezenkívül kiválóan ellenáll a savaknak, lúgoknak és az általános korróziónak, így ideális olyan tengelyes erőátviteli rendszerekhez, amelyek magas hőmérséklettel, nagy fordulatszámmal vagy korrozív közeg jelenléte jellemzi.

Alkalmazási forgatókönyvek

A membrános tengelykapcsoló széles körben alkalmazható tengelyátviteli rendszerekben, különféle mechanikus berendezésekben. Ide tartoznak a vízszivattyúk (különösen nagy teljesítményű és vegyi szivattyúk), ventilátorok (különösen nagy sebességű modellek), kompresszorok, hidraulikus gépek, kőolajipari gépek, nyomdagépek, textilipari gépek, vegyipari gépek, bányászati ​​gépek, kohászati ​​gépek és repülőgép-alkalmazások (például helikopterek). Tengeri hajókhoz, gőzturbinákhoz, dugattyús erőgépekhez, lánctalpas járművekhez és nagy sebességű, nagy teljesítményű mechanikus erőátviteli rendszerekben is használják a generátorkészletekhez. A dinamikus kiegyensúlyozást követően a nagy sebességű erőátviteli tengelyrendszerekben való alkalmazása általános és bevett gyakorlattá vált.

A termék előnyei

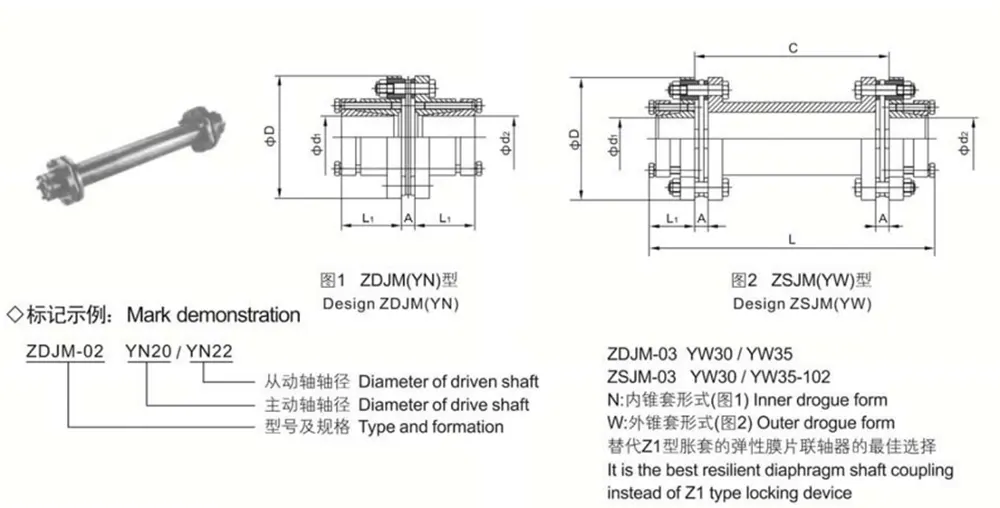

A hagyományos fogaskerekes tengelykapcsolókhoz képest a membrános tengelykapcsoló kiküszöböli az alkatrészek közötti viszonylagos csúszást. Következésképpen nem igényel kenést vagy tömítést, csendesen működik, gyakorlatilag nem igényel karbantartást, és viszonylag egyszerűen gyártható; számos alkalmazásban hatékonyan helyettesítheti a fogaskerekes tengelykapcsolókat. A gyakorlati mérnöki alkalmazásokban általában előnyben részesítik a közbenső tengelyt tartalmazó kialakítást, mivel ez a konfiguráció jelentősen megnöveli a tengelykapcsoló képességét a két összekapcsolt tengely közötti axiális és radiális eltérések kompenzálására.

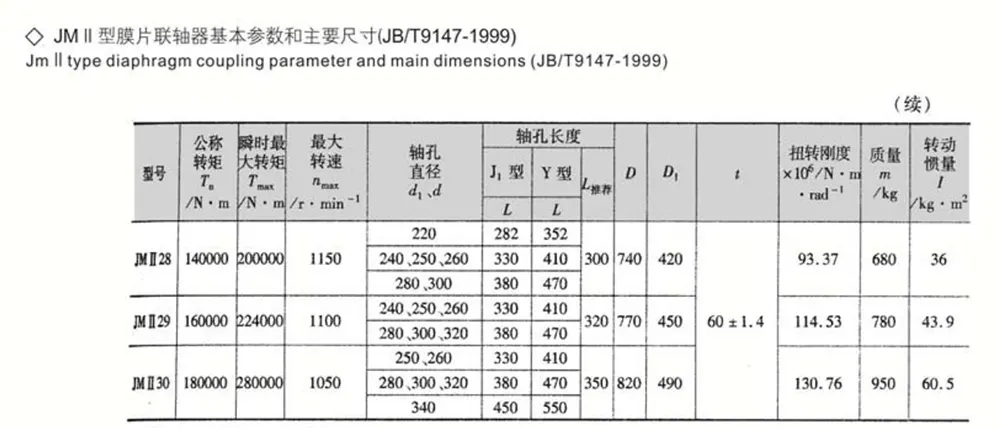

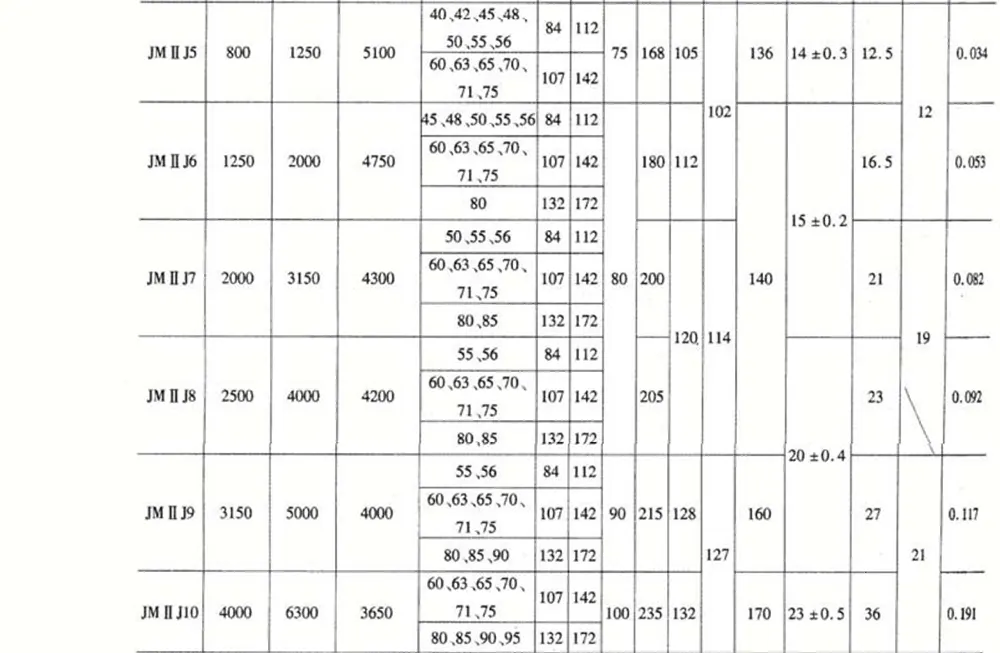

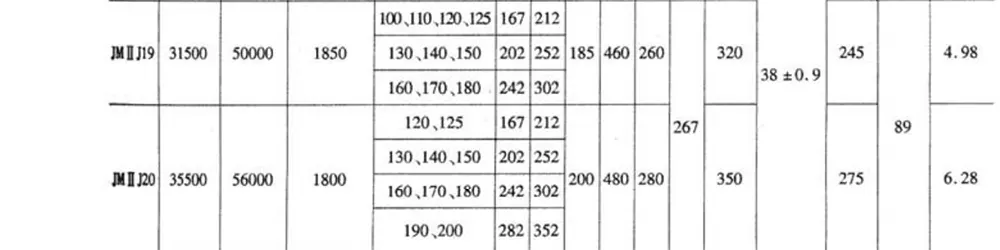

Megjegyzések:

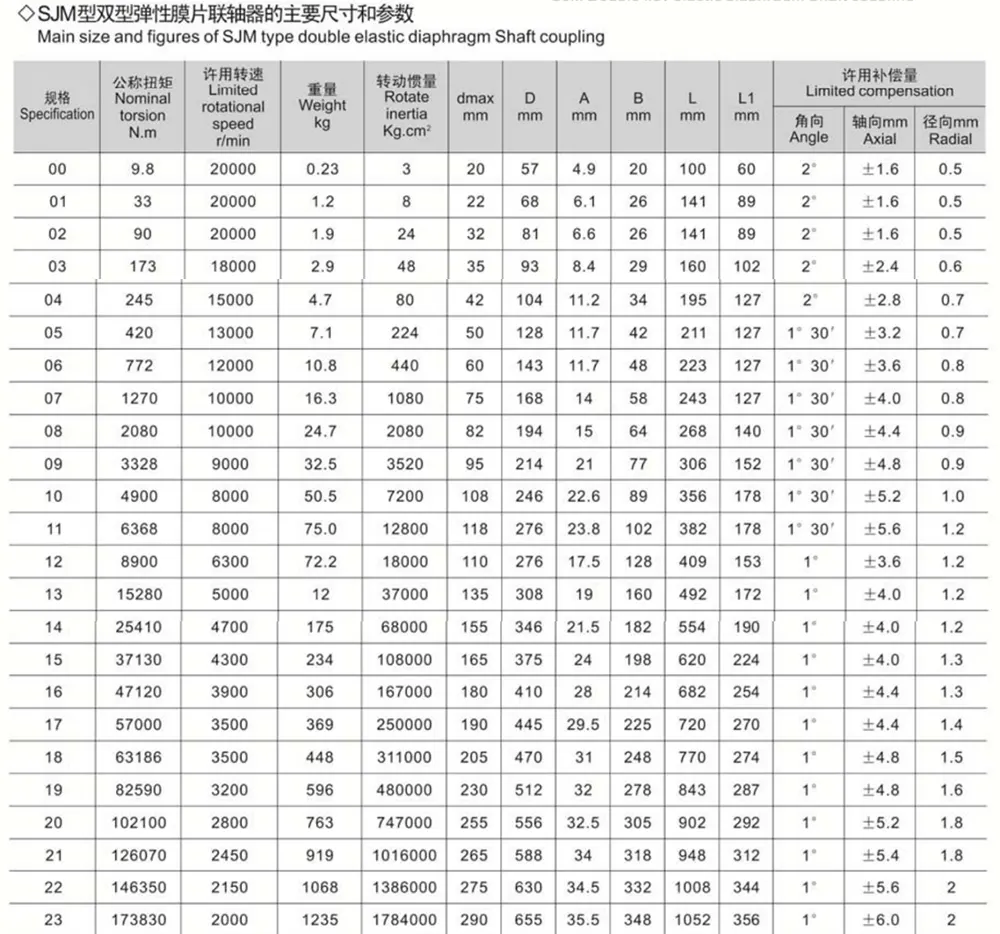

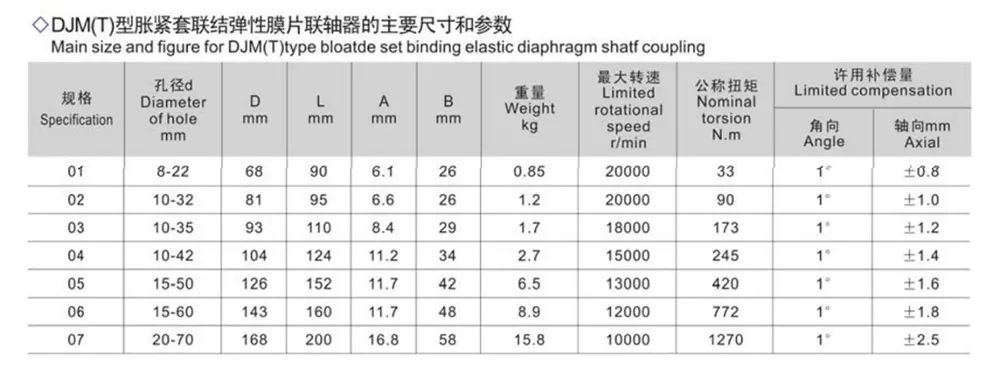

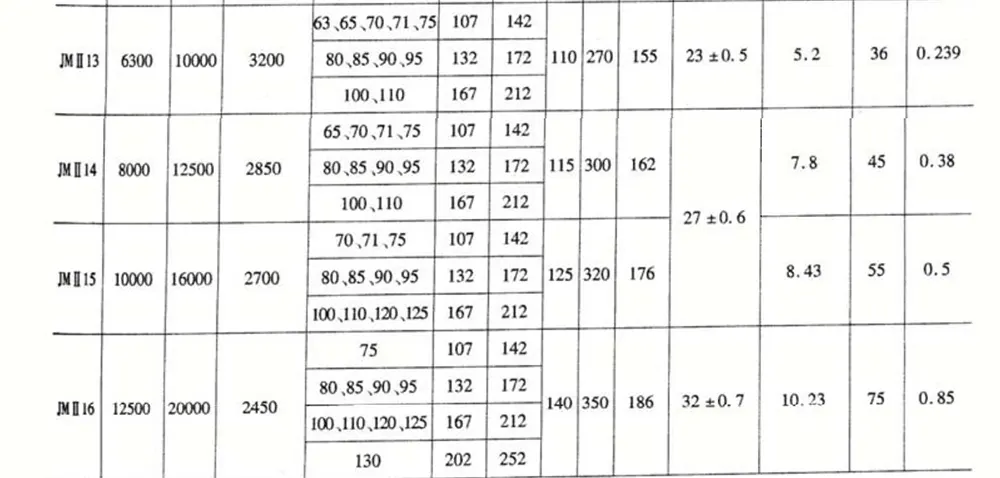

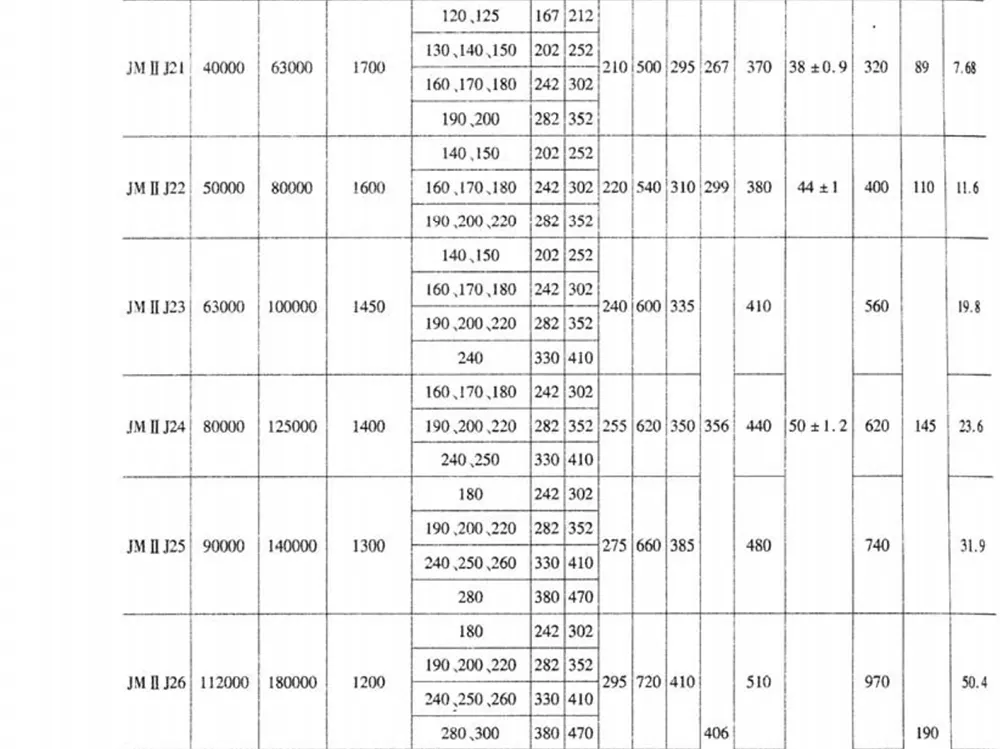

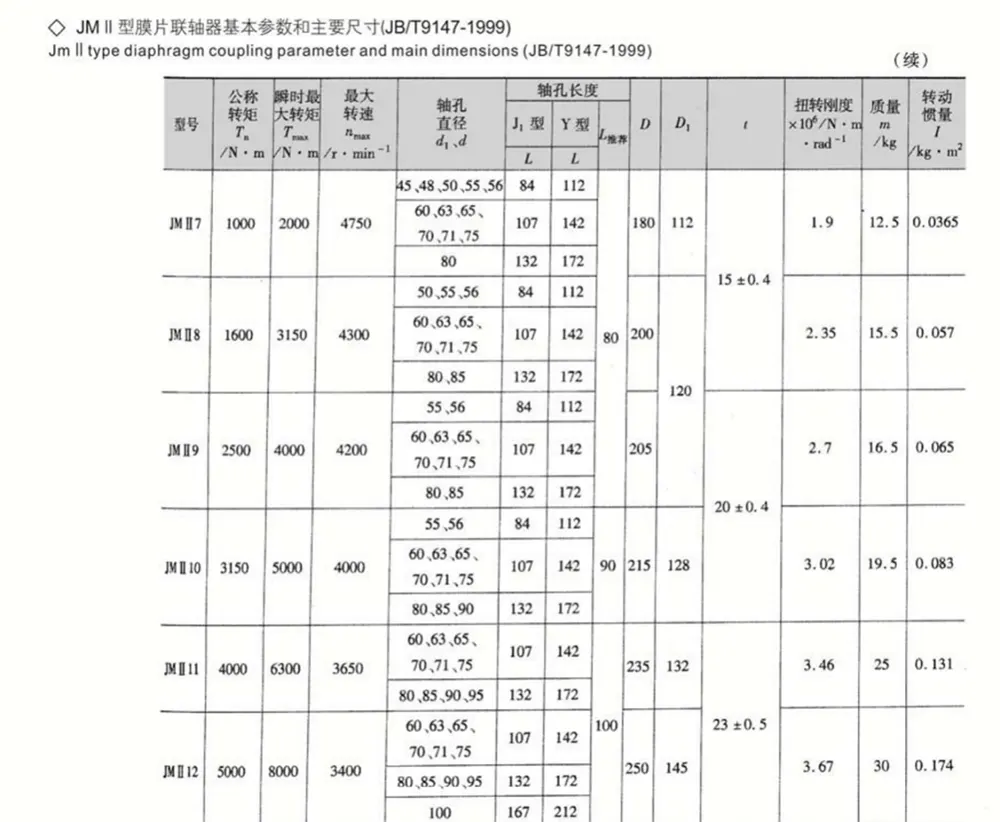

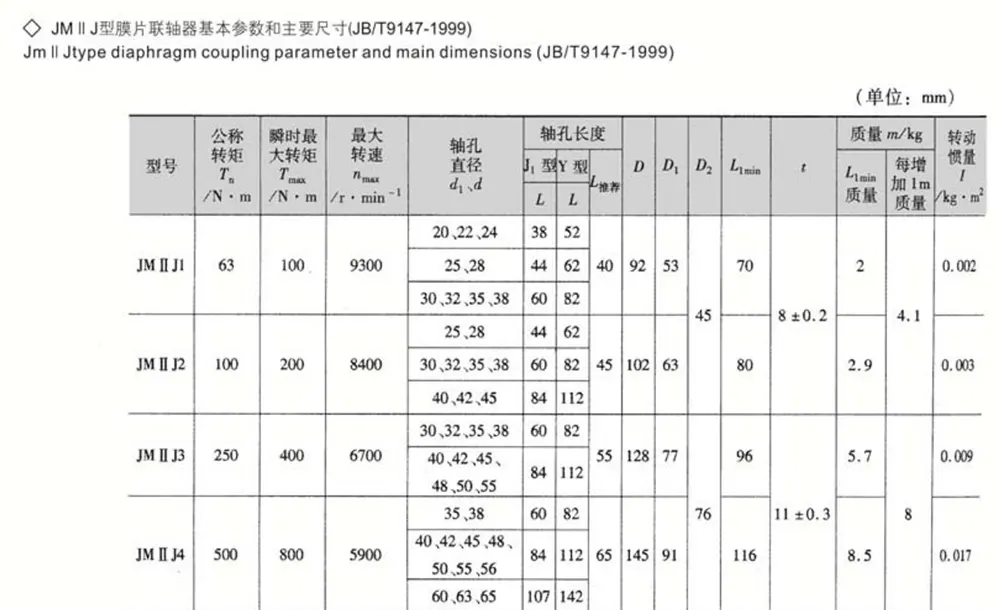

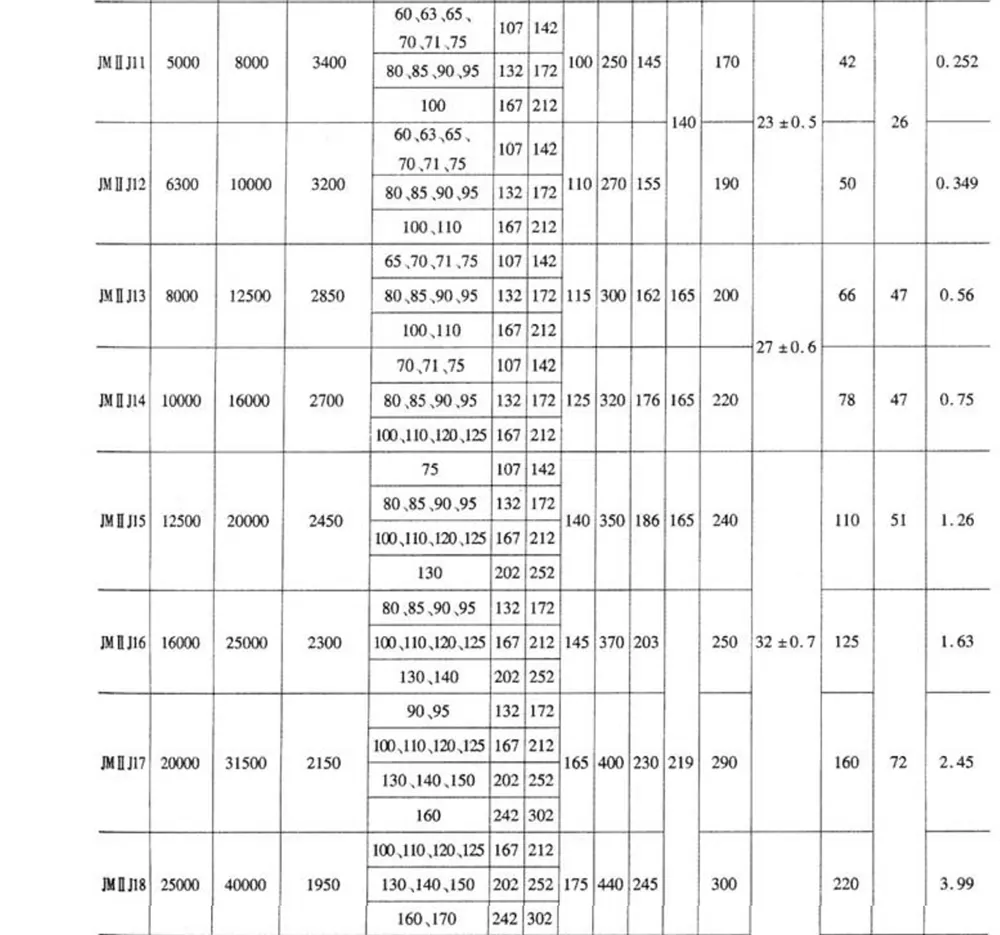

1.  A javasolt Lrec furathosszt részesítjük előnyben.

2.  A tömeg és a tehetetlenségi nyomaték hozzávetőleges, az Lrec alapján számított értékek.

Megjegyzések:

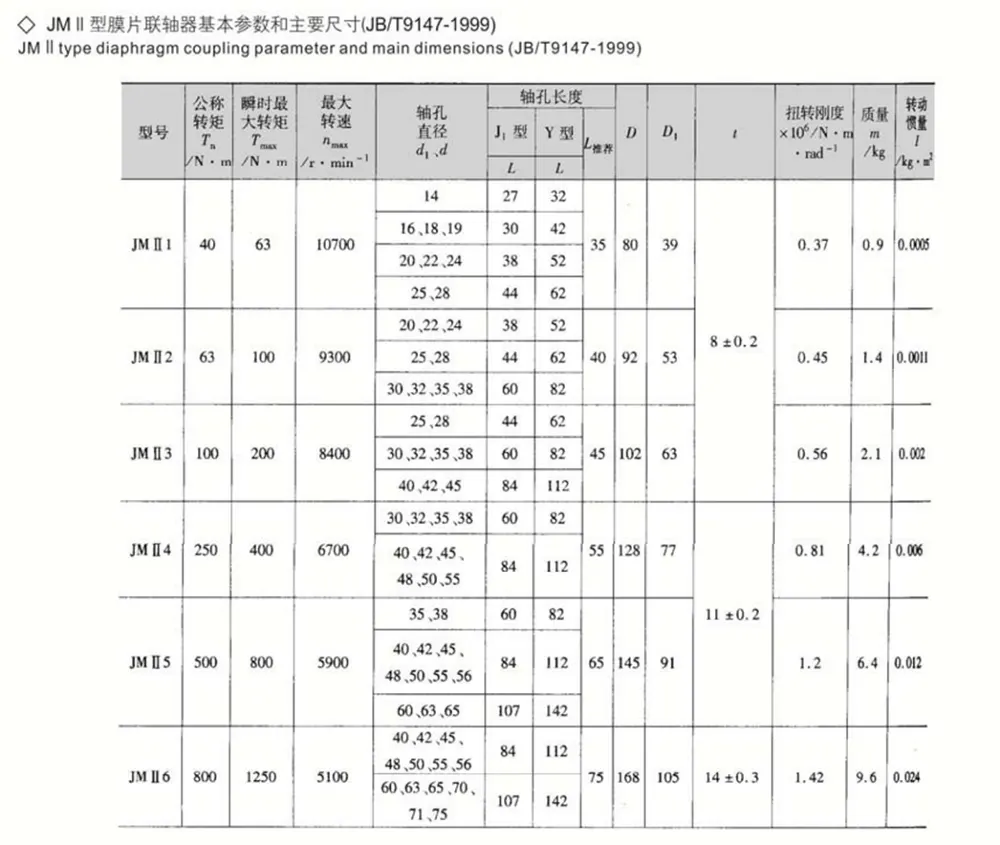

1.Az ajánlott hosszúságú Lrec előnyös a kiválasztáshoz.

2. A tömeg és a tehetetlenségi nyomaték hozzávetőleges, Lrec alapján számított értékek.
