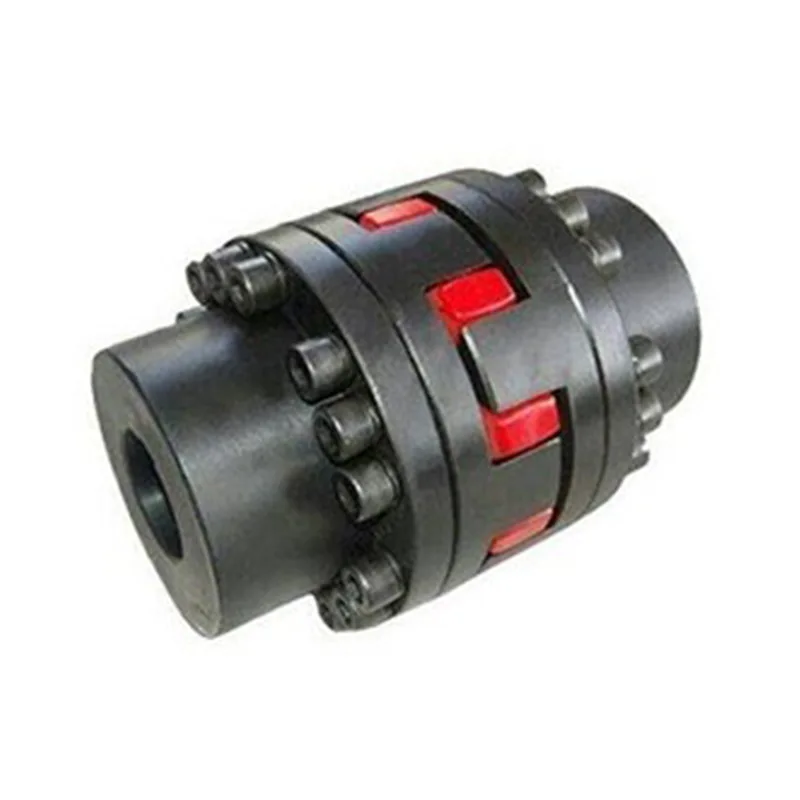

Karima típusú csillag elasztikus tengelykapcsoló

A karimás Star Elastic Coupling egy továbbfejlesztett és optimalizált speciális sebességváltó-tartozék, amely a hagyományos csillag alakú rugalmas tengelykapcsolón alapul. Eltér a szabványos, egyenes csillag alakú tengelykapcsolótól, és kifejezetten olyan problémákat tud kezelni, mint a karimás végfelület telepítésének szükségessége, a korlátozott beépítési hely, valamint az ütéselnyelés és a pufferelés követelménye.

Megőriztük a csillag alakú tengelykapcsoló kiváló rugalmas pufferelési, zajcsökkentési és eltéréskompenzációs teljesítményét. Ugyanakkor kompatibilis a fix karimás beépítési berendezésekkel, így a szerelés stabilabb, az illeszkedés pedig pontosabb. Gyári közvetlen szállítási termékként minden standard modell elérhető, és közvetlenül adaptálható az általános ipari berendezésekhez, például szivattyútestekhez, ventilátorokhoz, reduktorokhoz és szerszámgépekhez. Ugyanakkor a nem szabványos méretek és speciális feltételek is testreszabhatók. Ez egy rendkívül alkalmazkodó és költséghatékony rugalmas átviteli tartozék karimás beépítési forgatókönyvekhez.

Melyek az előnyei a hagyományos csillagcsatlakozókhoz képest?

Ez a karima típusú csillag elasztikus tengelykapcsoló differenciált kompozit szerkezeti kialakítást alkalmaz, kiegyensúlyozza a telepítési stabilitást és az átvitel praktikumát, és alkalmas olyan helyzetekre, ahol rögzített végű berendezéseket kell csatlakoztatni.

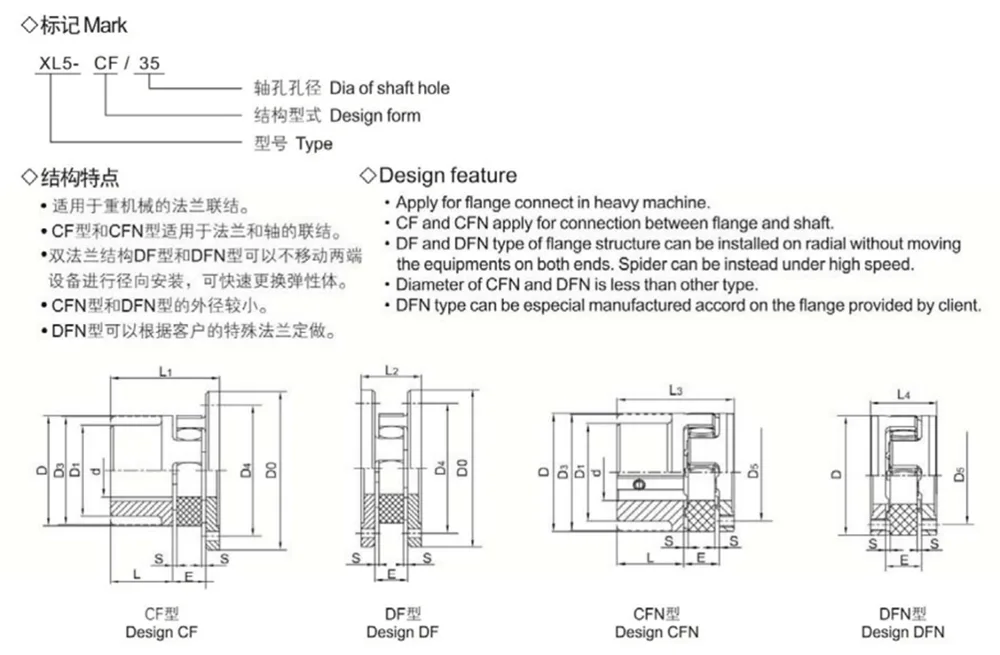

1. Aszimmetrikus kompozit szerkezeti elrendezés

Dedikált kialakítást alkalmazunk, amelynek egyik vége karimás szerkezet, a másik vége pedig hagyományos hüvely szerkezet. Ez a szabványos csillagtengelykapcsoló továbbfejlesztett származéka, kifejezetten olyan berendezések tengelyrendszereihez készült, amelyek karimás rögzítést igényelnek.

2. Köztes rugalmas pufferszerkezet

A mag átviteli pozíciójában csillag alakú rugalmas test van kialakítva. Rugalmasan összeköti a két végét a rugalmas test rugalmasságán keresztül, hatékonyan elnyeli a berendezés rezgéseit és puffereli a start-stop ütközéseket működés közben, rugalmas ütéselnyelő átviteli hatást érve el.

3. Kompakt integrált kialakítás

A teljes szerkezet nagymértékben integrált, nem igényel további segédkomponenseket. Kompakt és nem foglal sok helyet, tökéletesen alkalmazkodik azokhoz a munkakörülményekhez, ahol korlátozott a felszerelési hely, anélkül, hogy befolyásolná a berendezés általános elrendezését.

Alapvető használati jellemzők

Az exkluzív karimás szerkezetre és a rugalmas pufferelrendezésre támaszkodva a karimás Star Elastic Coupling precíz munkakörülményekhez való alkalmazkodási tulajdonságokkal rendelkezik, kifejezetten az ipari karimás erőátviteli berendezések általános működési problémáira.

1. Karima pozicionálás, stabil szerelés eltérés nélkül

A beépítési mód a karima végfelületére egyenletesen feszített, nagy rögzítési szilárdsággal. A hosszú távú, nagy terhelésű működés kevésbé valószínű, hogy kilazulási, excentricitási vagy csúszási problémákat okoz, így alkalmas rögzített ipari berendezésekhez, hosszú ideig tartó folyamatos működésre.

2. Beépített lengéscsillapító és pufferelő teljesítmény

A közbenső csillag alakú rugalmas test fizikai pufferelési jellemzőinek kiaknázásával hatékonyan képes ellensúlyozni a berendezés indítása és leállítása, a terhelés ingadozása stb. által keltett mechanikai rezgéseket és zajokat, védi a főtengelyt, a csapágyakat és a berendezés egyéb alapelemeit, és meghosszabbítja a berendezés élettartamát.

3. Exkluzív adaptáció szűk helyekre

Kompakt szerkezeti kialakítás, amely alkalmas a berendezéseken belüli szűk beépítési térre, megoldja a hagyományos tengelykapcsoló szerkezetek terjedelmes és kompakt berendezésekhez nem alkalmazkodó problémáját.

Alkalmazási kör

1. Fluid Power Equipment

Alkalmas különféle ipari szivattyúk és ventilátorok tengelycsatlakozására. Csökkentheti a folyadék működése okozta rezgéseket és ütéseket, biztosítva a berendezés stabil működését.

2. Átviteli és feldolgozó berendezések

Alkalmas reduktorokhoz, precíziós szerszámgépekhez és ipari feldolgozó berendezésekhez. Megfelel a precíz átvitel, az alacsony vibráció és az alacsony zaj gyártási követelményeinek.

3. Automatizált gyártósor-berendezések

Alkalmas csomagológépekhez, szállító gyártósorokhoz stb. Alkalmas folyamatos start-stop és nagyfrekvenciás üzemmódokhoz.

4. Nehézipari és vegyipari berendezések

Felhasználható kohászatban, bányászatban és általános vegyipari gépekben. Alkalmas a karimás erőátviteli követelményekre összetett munkakörülmények között.

Támogassa a testreszabást

Saját gyártási műhelyére és kiforrott feldolgozási technikáira támaszkodva a Jiteng stabil és kiváló minőségű karimás csillag-elasztikus tengelykapcsoló-ellátási garanciákat tud nyújtani, teljes folyamat eredeti gyári minőségellenőrzésével és forrásszállítással.

- Készlettartalékok teljes választéka: Minden standard modell komplett, és a normál méretű, normál keménységű rugalmas karosszéria-csatlakozók raktáron állnak ömlesztve és sürgősségi utánpótlásra készen. A szállítási ciklus rövid.

- Professzionális, nem szabványos testreszabási lehetőség: Speciális tengelyátmérők, speciális karimaméretek, speciális nyomaték és speciális munkakörülmények követelményeihez, exkluzív, nem szabványos testreszabott megmunkálás biztosítható, amely alkalmas a különféle speciális berendezések igényeihez.

- Teljes folyamatot átfogó eredeti gyári minőségellenőrzés: A nyersanyag kiválasztásától, a precíz feldolgozástól a késztermék összeszereléséig és a teljesítmény teszteléséig a teljes folyamat önállóan zajlik le, szigorúan ellenőrzi a termék pontosságát, az ütéselnyelési teljesítményt és a szerkezeti stabilitást, valamint kiküszöböli a hibás termékeket a szállításból.
