Típusú elasztikus karmantyús csatlakozó

A Jiteng a TL típusú elasztikus hüvelyes csatlakozók professzionális gyártója és szállítója Kínában. Jelenleg ez a rugalmas tengelykapcsoló-alkatrész széles körben elterjedt a kis- és közepes méretű erőátvitel területén, amely csapok és rugalmas gumihüvelyek kombinált szerkezetére támaszkodik az erőátvitel megkönnyítése érdekében. Ellentétben a merev tengelykapcsolókkal – amelyek nem rendelkeznek csillapító képességgel, és túlterhelés esetén fennáll a főtengelyek vagy fogaskerekek károsodásának veszélye – ez a termék rugalmas gumihüvelyeinek rugalmas tulajdonságait használja fel, hogy elnyelje a berendezés indítása és leállítása során keletkező ütéseket és rezgéseket, miközben egy speciális túlterhelés elleni védelmi mechanizmust biztosít.

Tervezési képesség

1. A hüvely rugalmas torzulása és a féltengelykapcsoló gyűrűfuratai közötti foghézag miatt a tengelykapcsoló bizonyos mértékben kompenzálja a relativitáselmélet eltolódását és szigetelési tulajdonságait.

2. Az üzemi hőmérséklet -20 ℃ és +70 ℃ között van

3. A reteszhorony formáinak és a tengelyfuratok méretének és a jelölési módszernek meg kell felelnie a GB/T3852-1977 előírásainak és a „csatlakozó formák méreteinek és tengelyfuratainak” előírásainak.

Mark Leírás

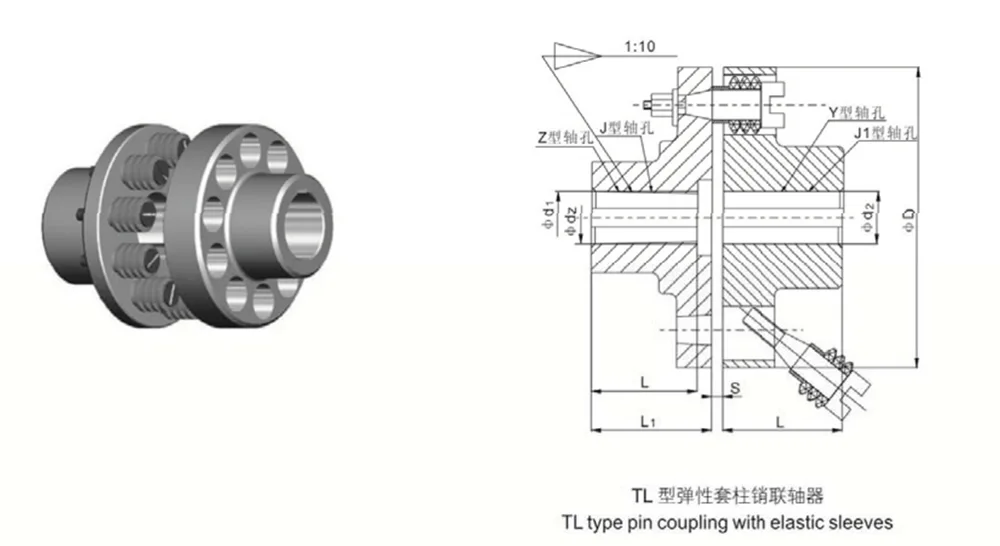

Az ellenfurattal rendelkező Z és J típusoknál az illeszkedési hossz nem tartalmazza az ellenfuratot, az L érték az alábbi rajz szerint.

A régi típusú szabvány kód GB4323-84

Példát jelöl

Alkalmazkodóképesség a munkakörülményekhez

A TL típusú elasztikus karmantyús tengelykapcsoló alkalmas általános munkavégzési forgatókönyvekhez közepes és kis teljesítmény, közepes és alacsony fordulatszám, gyakori indítás és gyakori előre-hátra forgás esetén.

Mérsékelt puffer- és rezgéscsillapító képességgel rendelkezik, és elnyeli a hagyományos ütéseket, de nem alkalmazható erős ütésekkel és erős vibrációval járó munkakörülmények között.

Leginkább merev szerelőaljzatú és nagy beállítási pontosságú berendezésekhez alkalmas.

Biztonsági védelem

A TL típusú elasztikus karmantyús csatlakozó beépített passzív túlterhelés elleni védelemmel rendelkezik egyszerű, intuitív logikával. Kifejezetten a kritikus iparági fájdalompontok – például a berendezések elakadása, elakadása vagy a kis- és közepes méretű gépek pillanatnyi túlterhelési sokk által okozott gazdagépkárosodása – kezelésére készült, ezáltal lehetővé teszi a többszintű védelmi stratégiát.

- Dedikált túlterhelés-nyomásmentesítő kialakítás: A teljes sebességváltó-szerelvényen belül a rugalmas gumihüvely szolgál központi fogyóelemként. Normál üzemi terhelés mellett a hüvely stabil csillapítást és nyomatékátvitelt biztosít; azonban rendellenes körülmények – például anyagelakadás, motor leállás vagy azonnali túlterhelés – esetén a rugalmas hüvelyt úgy tervezték, hogy az legyen az első alkatrész, amely összenyomódáson, kopáson és későbbi meghibásodáson megy keresztül.

- Túlterhelési ütési erők leválasztása: Amint a rugalmas hüvely meghibásodik, a nyomatékátviteli út automatikusan megszakad. Ez hatékonyan leválasztja a túlterhelési lökéserőket, megakadályozva azok továbbterjedését az átviteli láncban, és ezáltal alapvetően védi a kritikus, nagy értékű alkatrészeket, például motorokat, főtengelyeket, csapágyakat és hajtóműveket.

- Költséghatékony védelmi megoldás: Ellentétben azzal a költséges károsodással, amely egy egész gépegységet okozhat, a hibaelhárítás csak az olcsó rugalmas hüvely cseréjét igényli. Ez lehetővé teszi a túlterheléssel kapcsolatos hibák minimális költséggel történő megoldását, elkerülve a túlzott javítási költségeket és a bonyolult karbantartási eljárásokat.

Költség-teljesítmény érték

A hasonló merev tengelykapcsolókkal és csúcsminőségű rugalmas tengelykapcsolókkal összehasonlítva a TL típusú elasztikus hüvelyes csapos tengelykapcsoló jelentős előnyöket mutat három fő dimenzióban: kezdeti beszerzési költség, meghibásodási arány és pótalkatrészek költsége. Ez ideális választássá teszi nagyszabású berendezések integrációjához és beszerzéséhez.

- Szabályozható költségek a tömegtermelés révén: A kiforrott, szabványos gyártási folyamatok és a sorozatgyártású alkatrészek kihasználásával a gyártási munkafolyamat áramvonalas és hatékony. Következésképpen a gyári ár továbbra is rendkívül megfizethető, így kiválóan alkalmas a berendezésgyártók tömeges integrációjára és a forgalmazók készenléti készletének fenntartására.

- Stabil szerkezet és alacsony meghibásodási arány: A minimális számú belső alkatrésznek köszönhetően a tengelykapcsoló nem tartalmaz bonyolult, precíziós struktúrákat, ezért nem tartalmaz törékeny, sérülésre hajlamos precíziós alkatrészeket. Képes ellenállni a hosszan tartó folyamatos működésnek, amely gyakori indításokkal és leállásokkal jár, így rendkívül alacsony a működési hiba valószínűsége a napi használat során.

- Univerzális és megfizethető pótalkatrészek: A kopásra hajlamos alkatrészek – mint például a rugalmas hüvelyek – szabványos ipari alkatrészek. Széles körben elérhetőek a piacon számos beszerzési csatornán keresztül, ami rendkívül alacsony költségeket eredményez az egyes alkatrészek cseréjénél. A hagyományos merev tengelykapcsolókhoz képest az általános költséghatékonyság és értékajánlat lényegesen jobb.

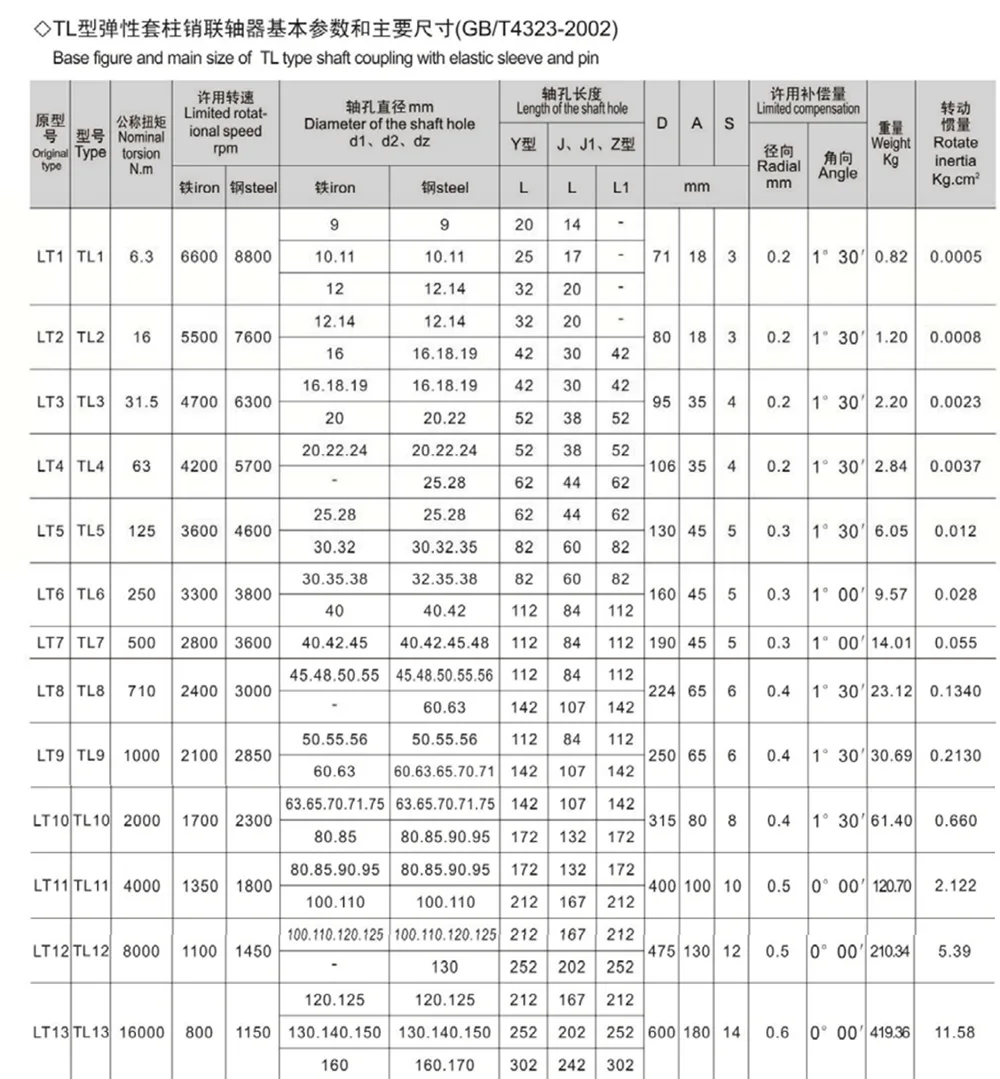

Megjegyzés: ① A tengelykapcsoló súlyok a lemezben minimális átmérőként és maximális hosszként számítva.

② A rövid túlterhelés nem haladhatja meg a normál névleges nyomaték kétszeresét.

③ Az L és L1 hosszúságú tengelyfuratok formái az ügyfelek igényei szerint választhatók.

④ A futási tehetetlenségek hasonló értékűek.

Karbantartási és üzemeltetési költségek Előnyök

Hosszú távú üzemeltetési szempontból a TL típusú elasztikus karmantyús csatlakozó jelentősen leegyszerűsíti a karbantartási és üzemeltetési folyamatokat. Hatékonyan csökkenti a kézi javításokkal, alkatrészcserékkel és a gyártási leállásokkal kapcsolatos költségeket, így ideális az általános célú, 24 órás folyamatos működést igénylő gépekhez.

- Élettartamra szóló kenésmentes működés: A termék gumi elasztomereken alapul, hogy tompítsa az erőátvitelt; Mivel nem tartalmaz belső súrlódást generáló alkatrészeket, a beszerelés után nem igényel kenőolajat vagy zsírt. Ez kiküszöböli az időszakos karbantartási eljárások szükségességét, és csökkenti a karbantartáshoz kapcsolódó munkaerőköltségeket.

- A kopóalkatrészek egyszerű cseréje: Ha a rugalmas hüvelyek idővel elöregednek vagy megsérülnek, a karbantartó személyzetnek csak a végburkolatokat kell eltávolítania a csere befejezéséhez. A teljes folyamat végrehajtható anélkül, hogy a csatlakoztatott gazdagépeket mindkét oldalon mozgatni kellene, így egyszerű és rendkívül hatékony szét- és összeszerelési munkafolyamatot biztosít.

- Csökkentett állásidő-veszteség: A javítási és cserefeladatok gyorsan elvégezhetők – gyakran csak egyetlen technikust igényelnek –, ezáltal minimalizálva a berendezés leállási idejét. Ez megakadályozza a jellemzően alkatrészjavítások miatti termelési kapacitáskieséseket, így a tengelykapcsoló alkalmas különféle típusú folyamatos gyártású gépekhez.

Alkalmazási forgatókönyvek

- Szivattyúberendezés: Széles körben kompatibilis a folyadékkezelő berendezésekkel, például centrifugálszivattyúkkal, vákuumszivattyúkkal és vegyianyag-továbbító szivattyúkkal. Csillapítja a működési rezgéseket a szivattyúházon belül, ezáltal védi mind a szivattyú tengelyét, mind a csatlakoztatott motort.

- Ventilátor és fúvóberendezés: Különféle szellőzőrendszerekhez alkalmas, beleértve az általános célú ventilátorokat, HVAC ventilátorokat és indukált huzatú ventilátorokat. Csillapítja a nagy sebességű ventilátor működése során keletkező rezgéseket, optimalizálva a berendezés általános működési stabilitását.

- Általános ipari gépek: A berendezések széles skálájával integrálható, beleértve a szállítószalagokat, a könnyű kompresszorokat, a szerszámgépeket, a mezőgazdasági gépeket és a kis és közepes méretű fogaskerekes reduktorokat, hogy megfeleljen az alapvető erőátvitel és a túlterhelés elleni védelem kettős követelményeinek.

GYIK

- 1. kérdés: Mi a TL típusú elasztikus karmantyús csatlakozó védőmechanizmusa? Miben különbözik a nyomatékhatárolótól?

- A1: A TL típusú elasztikus hüvelyes csatlakozó passzív túlterhelés elleni védelmi mechanizmust alkalmaz; túlterhelés esetén az elasztikus gumihüvelyeket úgy tervezték, hogy összenyomjanak, elhasználódjanak és végül nyíródjanak – ezáltal kikapcsolják a nyomatékátvitelt. Ezzel szemben a nyomatékhatároló egy aktív kioldó mechanizmust használ a hajtás kikapcsolására. Ez a termék a költséghatékony, alapvető védelemre és lengéscsillapításra specializálódott, így alkalmas alacsony és közepes teljesítményű standard berendezésekhez; fordítva, a nyomatékhatárolóinkat nagy igénybevételt jelentő, nagy kockázatú és nagy pontosságú ipari gépekhez tervezték.

- 2. kérdés: A kopott rugalmas hüvely cseréjéhez szükség van a teljes tengelykapcsoló-szerelvény szétszerelésére?

2. válasz: Nem, nem szükséges szétszerelni az egész gépet, és nem kell mozgatnia a csatlakoztatott erőgépeket – például motorokat vagy szivattyúkat –, amelyek mindkét végén találhatók. Egyszerűen el kell távolítania a külső végburkolatot, hogy közvetlenül cserélje ki a belső rugalmas hüvelyt, ha az elöregedett vagy megsérült. Az eljárás egyszerű, így még a kezdő technikusok is gyorsan elvégezhetik a karbantartási feladatot.

- 3. kérdés: Igényel-e ez a tengelykapcsoló rendszeres kenést vagy karbantartást a rutinszerű működés során?

A3: A termék teljes mértékben karbantartást nem igényel, és nem igényel kenést; nincs szükség zsír vagy kenőanyag felhordására. A rugalmas hüvely cseréjének időköze az adott működési feltételektől függ. Normál körülmények között – környezeti hőmérsékleten és pormentes környezetben – a hüvely jellemzően 1-3 évig bírja. Gyakori indítási-leállítási vagy magas rezgésszinttel járó alkalmazások esetén javasoljuk, hogy félévente ellenőrizze a hüvelyt; egyszerűen cserélje ki azonnal, ha repedés, keményedés vagy öregedés jeleit észleli.
