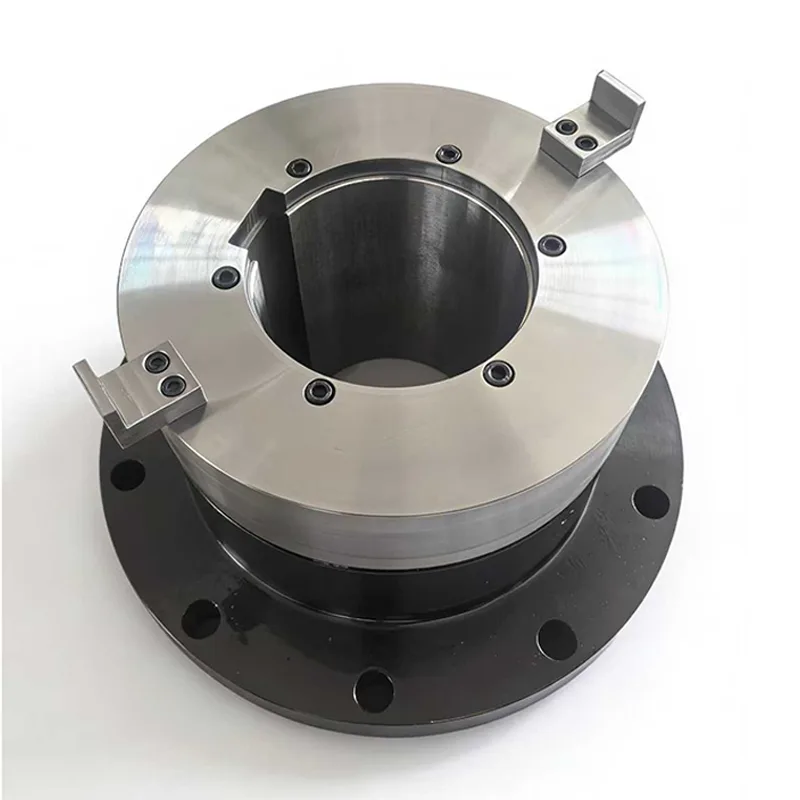

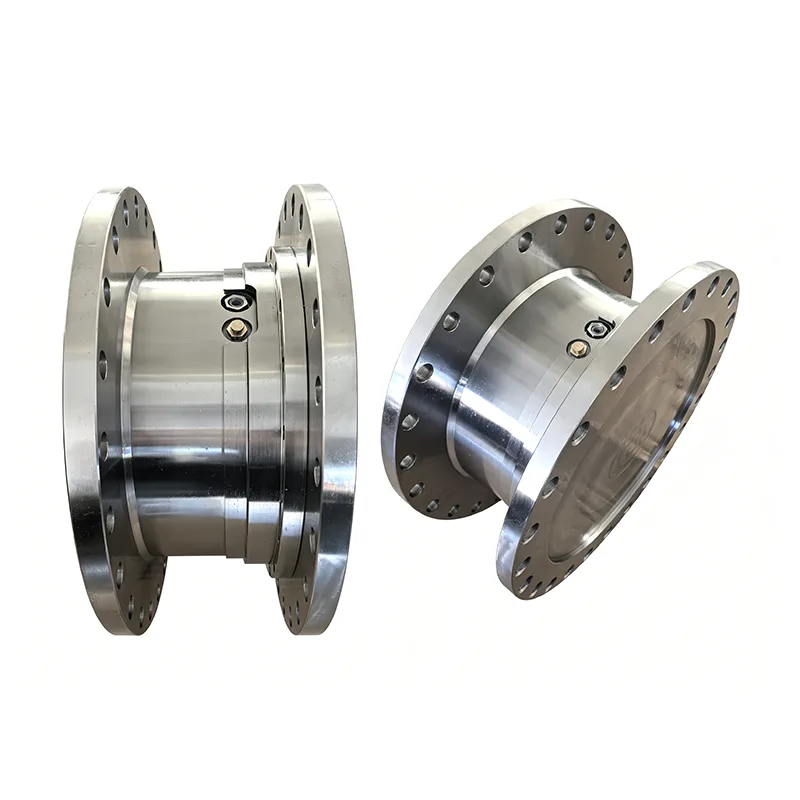

A sebességváltó-alkatrészek tapasztalt gyártójaként és integrált szállítójaként a Jiteng függetlenül fejlesztette ki a hidraulikus biztonsági tengelykapcsolót – egy hidraulikus nyomatékkorlátozó erőátviteli alkatrészt, amelyet nagy igénybevételű ipari gépekhez terveztek. Fejlett frissítést jelent a hagyományos súrlódás alapú és mechanikus nyomatékhatárolókhoz képest, amelyeket kifejezetten nagy terhelésű és nagy kockázatú üzemi környezetekben való használatra terveztek.
A szabványos mechanikus túlterhelés elleni védelemmel ellentétben a hidraulikus biztonsági tengelykapcsoló kiküszöböli a kopásra hajlamos szerkezeteket, például rugókat és súrlódó lemezeket. Ehelyett nagynyomású hidraulikafolyadékot használ, hogy rugalmas deformációt idézzen elő belső és külső hüvelyében, az érintkezési felületeken keletkező súrlódási erőre támaszkodva az erő átviteléhez.
A rendszer nulla holtjátékot és nulla kopást ér el normál működés közben. Elakadás vagy ütési túlterhelés esetén egy speciális nyírócső azonnal elszakad, hogy felszabadítsa a nyomást, ezredmásodperceken belül megszakítva az erőátvitelt. Ez alapvetően megakadályozza az olyan visszafordíthatatlan meghibásodásokat, mint a tengelytörés vagy a fogaskerék fogsérülése.
Kihasználva az egyedülálló előnyöket – beleértve a teljesen tömített szerkezetet, a robbanás- és szikramentes működést, valamint a gyakori újrakalibrálási követelmények kiküszöbölését – ezt a tengelykapcsolót széles körben alkalmazzák a nagy teherbírású, minden időjárási körülményeknek megfelelő gépekben, mint például aprító berendezések, bányászati szállítószalagok, cementmalmok és kohászati hengersorok.
A hidraulikus biztonsági tengelykapcsoló alapvető működési logikája a hidraulikus expanzión és a súrlódáson alapuló erőátvitelen alapul. Működése három különálló fázisra oszlik: normál átvitel, túlterhelés elleni védelem és alaphelyzetbe állítás és újraindítás. A rendszer stabil működési teljesítményt és reakciósebességet mutat, amely messze meghaladja a hagyományos mechanikus védelmi eszközökét.
A nyomás alatt lévő hidraulikafolyadékot az egység belső olajkamrájába fecskendezik, ami a belső és külső hüvelyek rugalmas deformációját okozza. The inner sleeve tightly grips the drive shaft, while the outer sleeve expands outward to firmly engage with the hub. Torque transmission is achieved through the frictional force generated at these contact surfaces; the magnitude of the transmitted torque is directly proportional to the hydraulic pressure. Ebben a fázisban egyáltalán nincs csúszás, holtjáték és a belső alkatrészek kopása, ami kivételesen nagy sebességváltó pontosságot eredményez.
Ha a gép olyan problémákba ütközik, mint például a terhelés stagnálása vagy az anyag becsapódása – ami miatt a tényleges nyomaték túllépi az előre beállított védelmi küszöböt – relatív csúszás lép fel a hüvelyek között. A nyírógyűrű azonnal levágja a belső nyírócsövet, gyorsan elengedi az olajkamrában lévő hidraulikus nyomást, és lehetővé teszi a hüvelyek rugalmas visszapattanását eredeti, szétkapcsolt helyzetükbe. A meghajtó oldal üresjárati állapotba kerül, míg a hajtott rész azonnal leáll; a teljes nyomaték-kioldási folyamat 20 ezredmásodperc alatt lezajlik, ezáltal gyorsan blokkolja a túlterhelési sokk átvitelét.
Túlterhelési eseményt követően a termék fő teste nem szenved maradandó szerkezeti károsodást. Az erőátvitel helyreállításához csak egy nyírócső cseréje és az olajkamra normál nyomású hidraulikafolyadékkal való feltöltése szükséges a tágulási hüvely újbóli rögzítéséhez. Az alkatrészek többször szétszerelhetők és újra felhasználhatók, jelentősen csökkentve a hosszú távú csereköltségeket.
A három alapvető jellemzőt – kopásmentes sebességváltót, ezredmásodperces nyomáscsökkentést és teljesen tömített, robbanásbiztos kialakítást – kihasználva a hidraulikus biztonsági tengelykapcsoló kompatibilis a mai piacon előforduló zord, nagy igénybevételt jelentő működési feltételek túlnyomó többségével. Hatékonyan oldja meg a hagyományos tengelykapcsolókkal kapcsolatos iparági hiányosságokat, például a kopásérzékenységet, a porral szembeni érzékenységet és a robbanásveszélyes zónákban való használatra alkalmatlanságot.
- Erős ütés- és leállási körülmények: Ideális a hirtelen nyomatékcsúcsokra hajlamos berendezésekhez, mint például a törőgépek és a kaparó szállítószalagok. Amikor az anyag elakadása túlterhelést okoz, a termék ezredmásodperces szintű nyomásoldást hajt végre a nyomaték kioldására; ez a védőművelet még azelőtt befejeződik, hogy a lökéserő továbbterjedhetne az alsó részekre, ezáltal teljesen kiküszöbölhetőek az olyan visszafordíthatatlan meghibásodások, mint a tengelytörés vagy a sebességváltó hajtómű sérülése.
- Gyakori tolatási körülmények: Alkalmas kohászati görgős asztalokhoz és speciális billenőgépekhez. A termék egyenletes és stabil tágulási-szorító erőt tart fenn, biztosítva a holtjáték nélküli átvitelt a működés során. Hatékonyan ellensúlyozza az irányváltások során keletkező hátrameneti lökésterheléseket, átfogó védelmet nyújtva a sebességváltó fogaskerekei és a támasztócsapágyak számára.
- Folyamatos, minden időjárási körülmények között működő: Kompatibilis a megszakítás nélküli, 24 órás működést igénylő berendezésekkel, mint például cementmalmok és golyósmalmok. Súrlódási lemez nélküli kialakításának köszönhetően az előre beállított nyomatékérték idővel állandó marad, sodródás nélkül; így nincs szükség gyakori leállításokra a paraméterek újrakalibrálásához, ezáltal hatékonyan csökkentve a berendezések karbantartási leállási idejét.
- Kíméletlen, poros környezet: Beépített, teljesen zárt házszerkezettel rendelkezik, amely hatékonyan elszigeteli az olajkamrát és a szorító érintkezési felületeket a por, homok és egyéb szennyeződések behatolásától. Ez megakadályozza a rögzítési hibákat vagy a szennyeződés okozta nyomatékeltéréseket, így a tengelykapcsoló ideálisan alkalmas magas portartalmú termelési környezetekhez olyan iparágakban, mint a bányászat és az építőanyagok.
A hidraulikus biztonsági csatlakozó teljesen mechanikus hidraulikus szerkezetet alkalmaz, amely nem támaszkodik elektronikus vezérlőelemekre, érzékelőkre vagy külső áramforrásokra. A termék túlterhelés elleni védelmi funkciója még akkor is teljes mértékben működőképes marad, ha az áramkör hibái nem érintik, így biztosítva a maximális védelmi stabilitást.
A túlterhelés nyomáscsökkentése a nyírócső nyírásával és törésével érhető el. Ellentétben a súrlódó-csúszás típusú termékekkel, a működési és kioldási folyamatok nem hoznak létre magas hőmérsékletet vagy súrlódás okozta szikrát. Ez megakadályozza a biztonsági balesetek kiváltását porral teli, gyúlékony vagy robbanásveszélyes környezetben – például vegyi üzemekben és bányákban –, ezáltal magasabb szintű biztonságot nyújt.
A nyírócső törése intuitív fizikai jelzésként szolgál arra vonatkozóan, hogy túlterhelés történt, lehetővé téve a személyzet számára, hogy gyorsan megállapíthassa, hogy a berendezés nem szenvedett-e túlterhelési hibát. Továbbá az ilyen hibák idejének és gyakoriságának elemzésével a gyártási paraméterek és az anyagadagolási folyamatok optimalizálhatók, értékes adatreferenciákat biztosítva a berendezések karbantartásához és működési korszerűsítéséhez.
- 1. kérdés: Melyek a hidraulikus biztonsági tengelykapcsoló fő előnyei a szabványos súrlódó tengelykapcsolókhoz képest?
V1: A hagyományos súrlódáson alapuló modellek a súrlódó lemezek megcsúszására támaszkodnak a védelem érdekében, ami olyan problémákhoz vezet, mint a kopás, a hőfelhalmozódás, a szikraképződés és a paraméterek eltolódása. A hidraulikus modell ezzel szemben nem tartalmaz fogyó súrlódó alkatrészeket; zéró kopást biztosít, nem igényel gyakori újrakalibrálást, 20 ms-on belül ultragyors kioldást ér el, és szikraképződés nélkül kapcsol ki. Ez ideálissá teszi a csúcskategóriás, nagy teherbírású berendezésekhez, amelyek nagy terhelést, robbanásbiztos követelményeket és folyamatos, 24 órás működést igényelnek.
- Q2: Ha a berendezés túlterhelés miatt lekapcsol, nehéz vagy költséges a javítási és visszaállítási folyamat?
A2: A javítási folyamat egyszerű és olcsó. Túlterhelés után a tengelykapcsoló fő szerkezete érintetlen és sértetlen marad; a visszaállításhoz csak az olcsó nyírócső cseréje és a hidraulikafolyadék utánpótlása szükséges. Nincs szükség a teljes sebességváltó-szerelvény szétszerelésére vagy a drága elsődleges alkatrészek cseréjére, a teljes műveletet egyetlen személy is elvégezheti.
- 3. kérdés: Szükséges-e elektromos vezérlőrendszer a tengelykapcsoló megfelelő működéséhez?
A3: Nem, nem kötelező. A hidraulikus biztonsági tengelykapcsoló tisztán mechanikus-hidraulikus kialakítású; önállóan működik, hatékonyan kezeli mind az erőátvitelt, mind a túlterhelés elleni védelmet. Mivel nem érintik az olyan problémák, mint például az áramkimaradások, jelhibák vagy az áramkör elöregedése, jelentősen csökkenti a kiegészítő elektromos vezérlőrendszerekkel kapcsolatos költségeket, így ideálisan alkalmas különféle típusú elöregedett, nagy teherbírású berendezések utólagos felszerelésére és korszerűsítésére.
- 4. kérdés: Megbízható a tömítési teljesítmény magas poros és párás bányászati környezetben?
A4: Eredeti, integrált és teljesen tömített szerkezettel rendelkezik – amelyet több por- és szivárgásgátló mechanizmus is megerősít – az egység hatékonyan megakadályozza a por, a nedvesség és a szennyeződések bejutását a belső olajkamrába. Ez a kialakítás kiküszöböli az olyan lehetséges meghibásodásokat, mint az elakadás, a nyomaték eltolódása és az olajnyomás szivárgása, így stabil és megbízható, hosszú távú működést biztosít olyan igényes környezetben, mint a bányák és az építőanyag-gyártó létesítmények.
