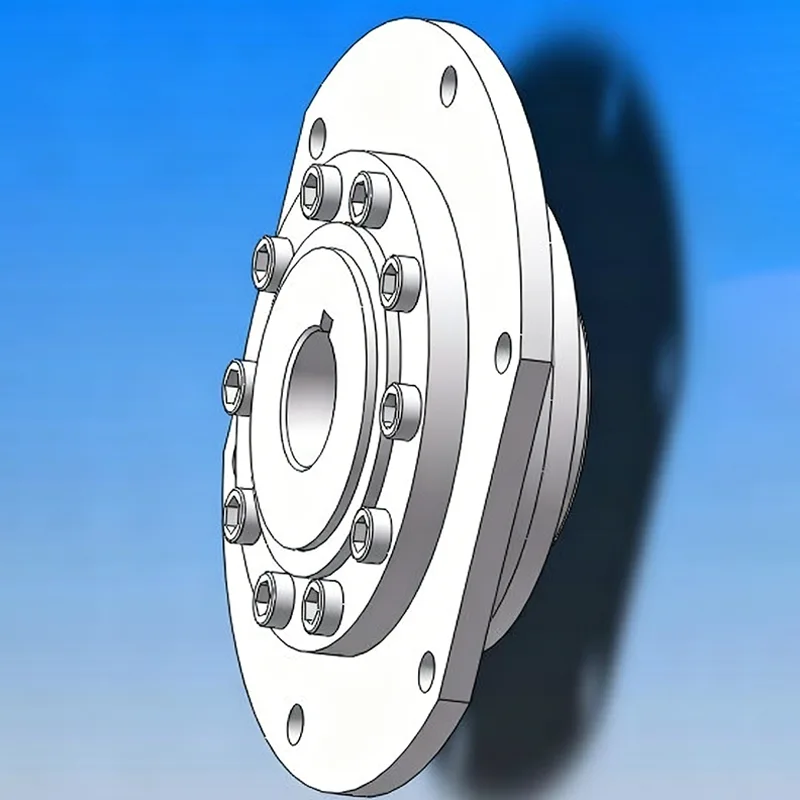

WJA típusú gömb alakú görgős tengelykapcsoló

A WJA-típusú gömbgörgős tengelykapcsoló egy továbbfejlesztett átviteli csatlakozóelem, amelyet kifejezetten nehéz és nagy terhelésű munkakörülményekhez terveztek. A kiforrott gömbgörgős erőátviteli szerkezetre és a rendkívül sokoldalú hengeres tengelyfurat-csatlakozási módra támaszkodva egyensúlyt teremt a könnyű telepítés és a működési stabilitás között.

A hagyományos sebességváltó-alkatrészektől eltérően többdimenziós elmozduláskompenzációval, nagy teherbírással és erős környezeti alkalmazkodóképességgel rendelkezik. Az integrált kovácsolás és a precíz megmunkálás révén javítja a szerkezeti teljesítményt, és hatékonyan képes kezelni az összetett és kemény munkakörülményeket, valamint a nagyfrekvenciás üzemmódokat is hosszú ideig. Ez az elsődleges előnyben részesített alkatrész az erőátvitelhez különféle nehézipari berendezésekben.

A folyamat előnyei

1. Integrált öntés nagy szilárdságú anyaggal

Kiváló minőségű, nagy szilárdságú ötvözet alapanyagok felhasználásával a termék komplett kovácsolási eljárással készül. A teljes szerkezetben nincsenek hézagok, alapvető szilárdsága és szerkezeti szívóssága messze meghaladja a hagyományos hegesztett termékekét. Ez biztosítja, hogy a kezdetektől elkerülhetőek legyenek az olyan problémák, mint a nagy terhelésű deformáció és törés.

2. Precíz CNC megmunkálás

A teljes gép feldolgozása CNC precíziós megmunkálással történik. A kulcsfontosságú alkatrészek mérethibái szabályozhatók, a koaxialitás eltérése kicsi, biztosítva az alkatrészek összeszerelésének pontosságát és megakadályozva, hogy a túlzott szerelési hézag futási remegést, lazulási hibákat okozzon.

3. Általános hőkezelés erősítő kezelés

A WJA típusú gömbgörgős tengelykapcsoló átfogó hőkezelési folyamat-optimalizáláson esik át. Ez egyidejűleg növeli a termék általános keménységét és szerkezeti szívósságát, elérve a merevség és a szívósság egyensúlyát. Ellenáll a nagy terhelésű ütéseknek, és elkerüli a hosszan tartó váltakozó terhelések által okozott fáradási károkat.

4. Finomcsiszolási eljárás hengerrel érintkező felületekhez

A mag áttételi görgők érintkezési felületei finomra csiszoltak. Az érintkező érintkező felületek simaak és laposak, biztosítva a sima és akadálymentes hálózást működés közben, elakadás vagy beragadt kopás nélkül, jelentősen csökkentve az átviteli veszteséget.

5. Többszöri szigorú minőség-ellenőrzési szűrés

Több szintű minőségellenőrzési szabványt alkalmaznak, szigorúan ellenőrzik az olyan alapvető paramétereket, mint a méretpontosság, a koaxialitás és a távolság. Ez szabályozza a minőséget a forrásból, és biztosítja, hogy a termék folyamatosan működjön anélkül, hogy meglazulna, meghibásodik vagy hosszú ideig instabil teljesítményt nyújt.

Üzemi körülményekhez való alkalmazkodóképesség

- Széles hőmérsékleti tartományú időjárásállóság: A WJA típusú gömbgörgős tengelykapcsoló kiválóan tolerálja a magas és alacsony hőmérsékletet, képes alkalmazkodni az extrém időjárási körülményekhez, mint például a kültéri napfény, extrém hideg és páratartalom, nem befolyásolja a rendszeres hőmérséklet-változás, és minden évszakban stabil működést biztosít.

- Korrózióállóság összetett környezetben: Megerősített tömítőszerkezetével hatékonyan képes megakadályozni a por, olaj és nedvesség kívülről történő erózióját, átfogó védelmet nyújtva a belső görgős erőátviteli szerkezetnek, alkalmas poros, zsíros és nedves, durva gyártóműhelyekhez.

- Alkalmazhatóság nagy intenzitású üzemmódokhoz: Tökéletesen tud alkalmazkodni a nagy intenzitású üzemmódokhoz, mint például a 24 órás folyamatos működés, a gyakori indítás-leállítás és a berendezések oda-vissza mozgása, folyamatos és stabil teljesítménnyel, teljesítménycsillapítás vagy átviteli hibák nélkül.

- Univerzális nagy teherbírású alkalmazás: Alkalmas különféle nehézipari berendezésekhez, például darukhoz, kohászati ​​gépekhez és bányászati ​​​​gépekhez, stabilan megbirkózik a különféle durva, nehéz körülmények között, és megbízható tartóelem a nagy teherbírású átviteli rendszerekben.

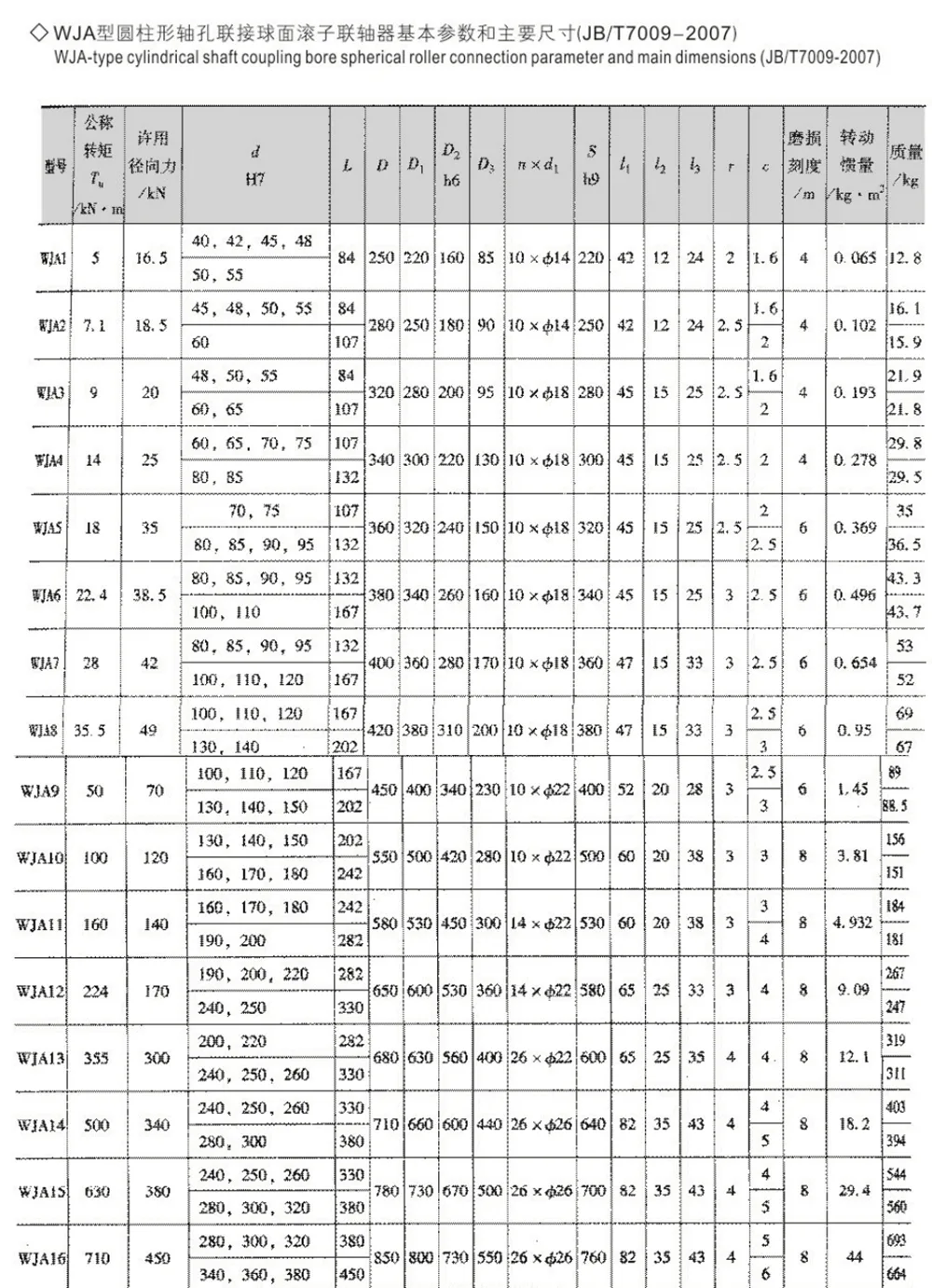

Megjegyzés: 1. A tehetetlenségi nyomatékot és a tömeget hozzávetőlegesen a tengelyfurat minimális átmérője alapján számítjuk ki.

2. A gyártóval egyeztetve használja a tengelyfurat átmérőjét és az Si L mértékét a felsorolt ​​vagy más reteszhorony típuson kívül.

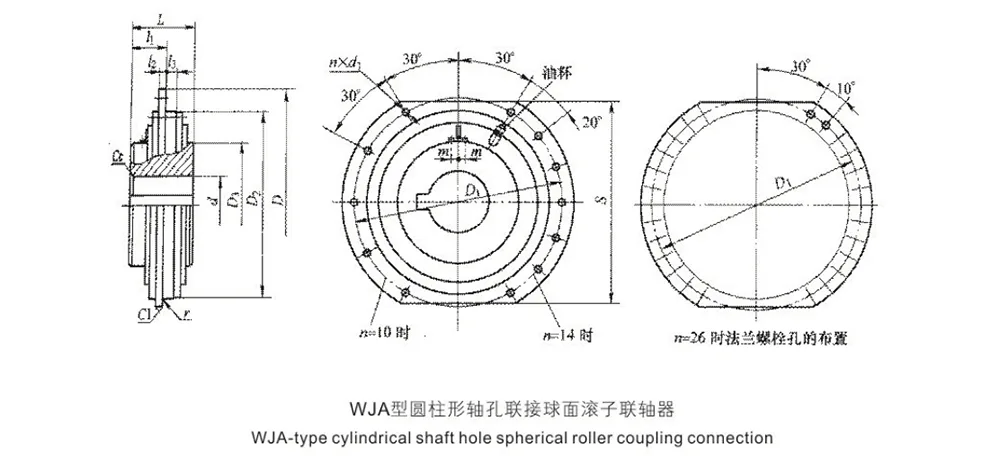

A WJA típusú tengelykapcsoló tengelyfuratának, csatlakozási formájának és méreteinek meg kell felelniük a GB/T 3852-1997 szabványban meghatározott J1 típusú tengelyfuratnak és A vagy B típusú reteszhornynak, és a tengelyfurat Ra felületi érdessége nem haladhatja meg a 3,2 μm-t.

Szerelés előtt sorjázza le a tengelykapcsolót. Az összeszerelés során kenje be a hengerüregeket kenőzsírral.

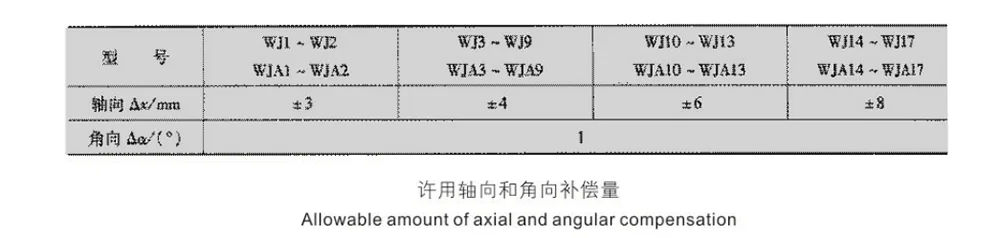

Összeszerelés után minden féltengelykapcsolónak képesnek kell lennie szabadon forogni és tengelyirányban elmozdulni a 4-107. táblázatban megadott Δx értékkel.

GYIK

1. kérdés: Melyek a WJA típusú gömbgörgős tengelykapcsoló fő előnyei?

V1: A WJA-típusú gömbgörgős tengelykapcsoló hengeres tengelyfuratokat használ a csatlakozáshoz, amely nagy sokoldalúságot és egyszerű összeállítást biztosít. Ezenkívül megőrzi a gömb alakú görgős tengelykapcsoló többdimenziós elmozduláskompenzációs képességét, egyensúlyt teremtve a könnyű telepítés és a sebességváltó stabilitásával. Kifejezetten úgy tervezték, hogy alkalmazkodjon a különféle nehéz berendezések sebességváltóihoz, dobjaihoz és motoros erőátviteli mechanizmusaihoz.

2. kérdés: Használható-e hosszú ideig poros, olajos és párás kültéri környezetben?

A2: A termék megerősített tömítő szerkezettel van felszerelve, amely hatékonyan megakadályozza a por, olaj és vízgőz bejutását a belső szerkezetbe. Ugyanakkor kiválóan ellenáll a hőmérséklet-változásoknak mind magas, mind alacsony hőmérsékleten, és a hosszú távú működés érdekében adaptálható bonyolult és zord munkakörülményekhez, mint például kültéri nyílt területek, poros és olajos műhelyek stb.

3. kérdés: Alkalmas-e ez a termék olyan nagy terhelésű berendezésekhez, amelyek gyakran indulnak és leállnak, és 24 órán keresztül folyamatosan működnek?

A3: A termék általános hőkezelésen esett át, hogy növelje szilárdságát, és kiváló a fáradtságállósága. Ellenáll a gyakori indítások és leállások hatásainak, valamint a hosszú távú, teljes terhelésű folyamatos működésnek. A kimenő teljesítmény stabil, a meghibásodási arány alacsony, és alkalmas nagy intenzitású ipari üzemmódokhoz.

- 4. kérdés: A WJA típusú termék feldolgozástechnológiai előnye milyen előnyökkel jár a berendezés működésében?

A4: Integrált kovácsolás + CNC precíziós feldolgozás biztosítja a gép teljes pontosságát, kis koaxiális hibával és működés közbeni rezgés nélkül; a henger érintkezési felületének finom csiszolása simábbá teszi a rácsozást, kisebb az átviteli veszteség, és kisebb a valószínűsége annak, hogy hosszú üzemidő alatt meglazul vagy meghibásodik, jelentősen csökkentve a karbantartási költségeket.
