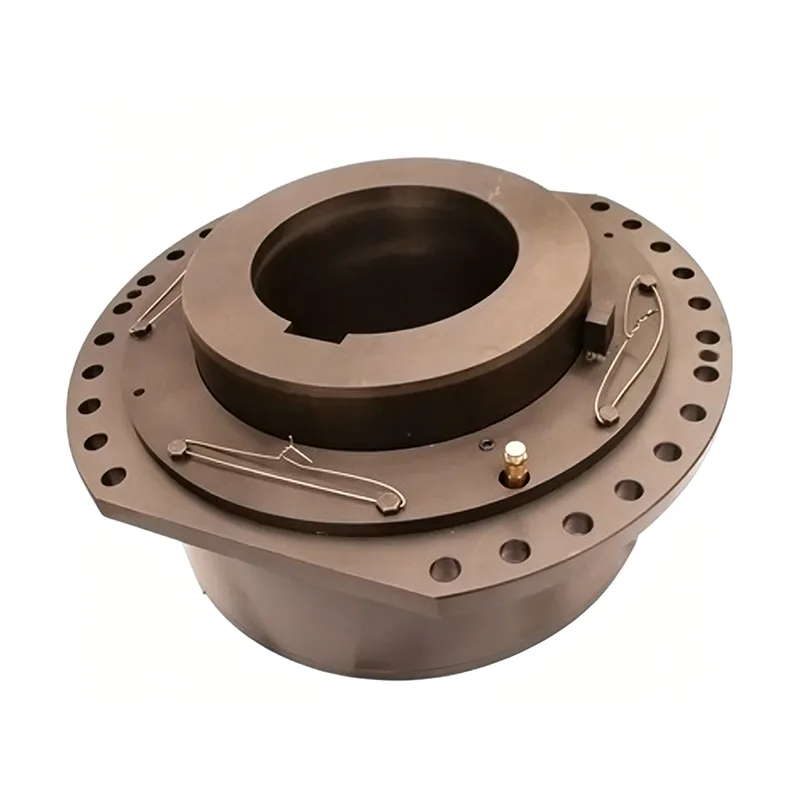

Gömb alakú görgős tengelykapcsoló

A Spherical Roller Coupling egy speciális erőátviteli alkatrész, amelyet kifejezetten a daruemelő mechanizmusok dobmeghajtórendszereinek kritikus fájdalompontjainak kezelésére fejlesztettek ki. Hatékonyan orvosolja a hagyományos fogaskerekes tengelykapcsolókban, nyitott fogaskerekes hajtásokban és csuklós tengelyszerkezetekben rejlő számos hiányosságot. A nyomaték átvitele érdekében a gömb alakú görgők rugalmas összekapcsolására támaszkodva a termék önbeálló csapágyazási jellemzőkkel rendelkezik, lehetővé téve, hogy automatikusan alkalmazkodjon a berendezésen belüli szögeltérésekhez. Szerkezeti elrendezése kompakt és könnyű, így nem foglal több helyet a kocsi mechanizmusában. Ideálisan alkalmas az emelőberendezésekre jellemző alacsony fordulatszámú, nagy terhelésű és dobhajtású üzemi körülményekre; továbbá a paraméterek széles skáláját kínálja, és stabil, megbízható működést biztosít.

A hagyományos daru tengelykapcsoló szerkezetek előnyeinek és hátrányainak összehasonlítása

A daruemelő szerkezeteknél a reduktor kimenő tengelye és a dob közötti erőátviteli összeköttetésben a hagyományos kialakítások jellemzően tárcsa típusú fogaskerekes tengelykapcsolókat, nyitott fogaskerekes hajtásokat vagy rögzített tengelyű és úszótengelyes csuklós tengelycsatlakozásokat alkalmaznak. Ezen szerkezeti típusok mindegyike különálló működési hátrányokkal rendelkezik, amelyek korlátozzák a berendezések karbantartását és a szerkezeti elrendezés rugalmasságát.

- Tárcsás típusú többlemezes fogaskerekes tengelykapcsolók (kis- és közepes méretű darukhoz): Bár kompakt általános szerkezetet és magas integrációt kínálnak, összetett geometriájuk magas gyártási költségeket és jelentős feldolgozási nehézségeket eredményez. Ezenkívül jelentős önsúlyuk akadályozza a kis- és közepes méretű daruk könnyű tervezési kezdeményezéseit, és az ezt követő szétszerelési és karbantartási eljárások rendkívül kényelmetlenek.

- Nyitott fogaskerekes hajtások (nehéz tonnasúlyú berendezésekhez): Elsősorban 80 tonnát meghaladó teherbírású darukban alkalmazzák, ez a konfiguráció lehetővé teszi a kétfokozatú sebességcsökkentést és a motor és a dob közötti középtávolság növelését. Bár szerkezetileg egyszerű, a fogaskerekek szabaddá válása rossz kenési feltételekhez vezet; következésképpen a fogaskerekek fogfelületei nagyon érzékenyek a kopásra és a gyors meghibásodásra, ami viszonylag magas berendezés meghibásodási arányt eredményez.

- Rögzített tengelyű és úszótengelyes csuklós tengelyszerkezetek (hosszú tengelyű kivitelek): Ezek a kialakítások lehetővé teszik a dob tengelyirányú méretének csökkentését, ezáltal lehetővé téve a kompakt beépítési terek kialakítását. Ezek azonban szükségessé teszik a hosszú tengelyű szerelvények használatát, ami növeli az emelőszerkezet általános önsúlyát. Ezenkívül a hajtómű összeszerelése és beállítása nem végezhető el egymástól függetlenül; a szét- és összeszerelési folyamatok nehézkesek, ami alacsony karbantartási hatékonyságot eredményez.

A termék felépítése és nyomatékátviteli elve

A gömbgörgős tengelykapcsoló világosan meghatározott szerkezeti összetétellel és tudományosan megtervezett nyomatékátviteli módszerrel rendelkezik. A gömbgörgők rugalmas hálózásának kihasználásával a nyomaték és a radiális erők egyidejű átvitelét éri el, ami nagyobb fokú működési rugalmasságot eredményez.

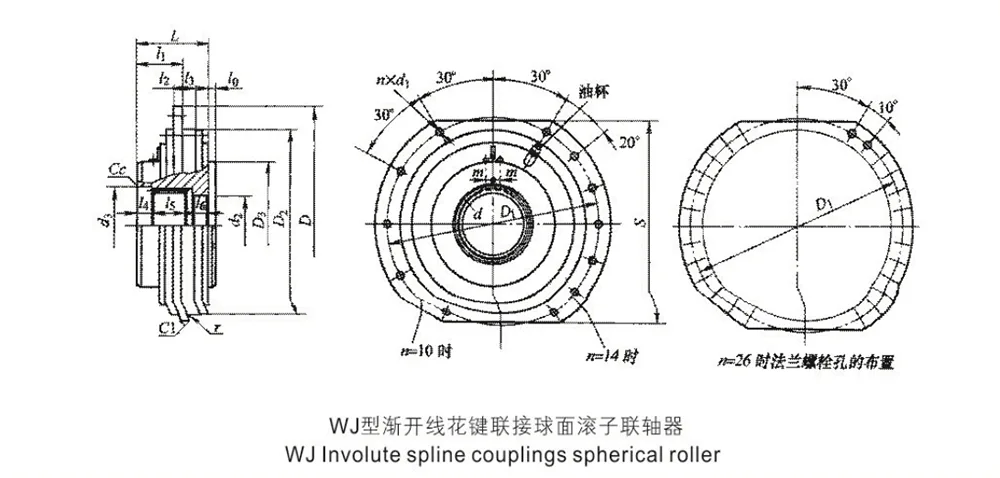

- Átfogó szerkezeti felépítés: A teljes szerelvény elsősorban olyan alapvető alkatrészekből áll, mint a tengelykapcsoló felek, a külső hüvely, a gömb alakú görgők, a belső burkolat és a külső burkolat. Az alkatrészek elrendezése áramvonalas – mentes a felesleges, összetett precíziós alkatrészektől –, ami lényegesen alacsonyabb meghibásodási arányt eredményez.

- Kerületi hálós nyomatékátvitel: A gömb alakú görgők egyenletesen vannak elosztva a tengelykapcsoló kerülete mentén, a tengelykapcsoló felek és a külső hüvely között elhelyezkedő pozicionáló furatokban. A görgők és a megfelelő furatok közötti szoros érintkezés és nyomóhatás révén a tengelykapcsoló mind a nyomaték, mind a radiális terhelés kétirányú átvitelét biztosítja.

- Szabványos szerelési mód: Működés közben az egyik tengelykapcsoló-felet a sebességváltó (reduktor) kimenő tengelyére szerelik fel és rögzítik, míg a külső hüvelyt erősen rögzítik a drótkötéldobhoz, nagy szilárdságú csavarokkal. Ez a konfiguráció egyenletes terheléselosztást biztosít az átvitel során, biztonságos kapcsolatot hozva létre, amely nagyon ellenáll a kilazulásnak.

- Rugalmas hajtómű jellemzői: A teljes átviteli mechanizmus nagyon hasonlít a rugalmas csap típusú fogaskerekes tengelykapcsolóra. A gördülőelemek által biztosított rugalmas erőátvitelre támaszkodik, hogy hatékonyan enyhítse a merev hálórendszereknél jellemzően előforduló kemény ütések és kopásos kopások problémáit.

Alapvető működési jellemzők és kompenzációs képességek

A Spherical Roller Coupling saját beállító funkcióval rendelkezik, amely lehetővé teszi, hogy automatikusan alkalmazkodjon a berendezésen belüli működési eltérésekhez. Hatékonyan oldja meg az emelőgépek gyakori problémáit – mint például a telepítési eltolódásokat és az üzemi deformációs eltolódásokat –, így ideálisan alkalmas hosszú távú, nagy igénybevételt jelentő működésre.

1. Önbeálló kompenzációs teljesítmény: Az önbeálló csapágy működési jellemzőit mutatva a tengelykapcsoló pontosan kiegyenlíti a hajtómű kimenő tengelye és a dobtengely közötti szögeltéréseket, ezáltal mind a kezdeti szerelési hibákat, mind a dinamikus deformációs eltolódásokat működés közben alkalmazza.

2. Alkalmazhatóság a kétirányú relatív elmozduláshoz: A tengelykapcsoló egyidejűleg alkalmazkodik a két tengely közötti relatív elmozdulás különféle formáihoz, rugalmasan kiegyenlítve a berendezés működése során keletkező feszültségeket. Ez megakadályozza az olyan meghibásodásokat, mint a tengely beszorulása (bezárt feszültség), a rendellenes kopás és a sebességváltó akadozása.

3. Stabil teherhordó erőátvitel: A tengelykapcsoló egyszerre kezeli az üzemi nyomaték átvitelét és a radiális terhelések támogatását. Teherhordó szerkezete optimálisan kialakított, csúszás- és sodródásmentes teljesítményt biztosít a hosszan tartó, alacsony fordulatszámú, nagy igénybevételt jelentő üzemelés során. Erőátviteli stabilitása jelentősen felülmúlja a hagyományos nyitott fogaskerekes szerkezeteket.

Szerkezeti előnyök

A hagyományos emelőszerkezetekhez képest a gömbgörgős tengelykapcsoló egyértelmű előnyöket kínál a könnyű kialakítás, a térbeli elrendezés, a könnyű telepítés és az általános megbízhatóság tekintetében. Ezek a tulajdonságok különösen alkalmassá teszik az emelőkocsik szigorú térbeli korlátainak és elrendezési követelményeinek kielégítésére.

1. Kompakt és könnyű kialakítás: A kis összterületű és kis önsúlyú egységnek nincs szükség további hosszú tengelyekre vagy összetett fogaskerekekre. Ez jelentősen csökkenti a mechanizmus összsúlyát és optimalizálja a darukocsi szerkezeti elrendezését.

2. Kényelmes üzembe helyezés és karbantartás: A kialakítás letisztult szerkezettel és egyszerű összeszerelési logikával rendelkezik, amely nem igényel bonyolult üzembe helyezési eljárásokat. Az összeszerelési és karbantartási feladatok önállóan is elvégezhetők, hatékonyan oldva a hagyományos szerkezetekhez kapcsolódó gyakori fájdalompontokat – különösen a szét-/összeszerelés nehézségeit és az elszigetelt beállítások elvégzésének képtelenségét.

3. Magas működési megbízhatóság: Azáltal, hogy kiküszöböli a szabaddá vált fogaskerekek – amelyek hajlamosak a kopásra – hibáit, a zárt görgős kapcsolószerkezetet nagyrészt érintetlenül hagyják a környezeti tényezők. Sima, alacsony fordulatszámú, minimális zajszintű működést biztosít, így ideálisan alkalmas az emelőberendezésekre jellemző folyamatos üzemi körülményekre.

Működési körülményekhez való alkalmazkodóképesség és paraméter-tartomány

A termék paraméterek széles skáláját és kivételes alkalmazkodóképességét kínálja a különféle üzemi körülményekhez. Kifejezetten úgy tervezték, hogy megfeleljen az emelőgépek speciális sebességváltó-követelményeinek, olyan teljesítményspecifikációkkal, amelyek szigorúan betartják a nagy teherbírású ipari szabványokat.

- Alkalmazható berendezések forgatókönyvei: A gömbgörgős tengelykapcsolót elsősorban daruemelő mechanizmusokban, alacsony sebességű dobmeghajtó rendszerekben és hasonló általános célú erőátviteli berendezésekben használják. Kifejezetten az emelőipar alacsony fordulatszámú, nagy terhelésű és folyamatos terhelésű műveletekre vonatkozó követelményeinek kielégítésére tervezték.

- Működési hőmérséklet-tartomány: Stabil és normál működésre képes -25°C és +28°C közötti környezeti hőmérsékleti tartományban, így alkalmas normál beltéri környezetre, valamint nem extrém kültéri emelési műveletekre.

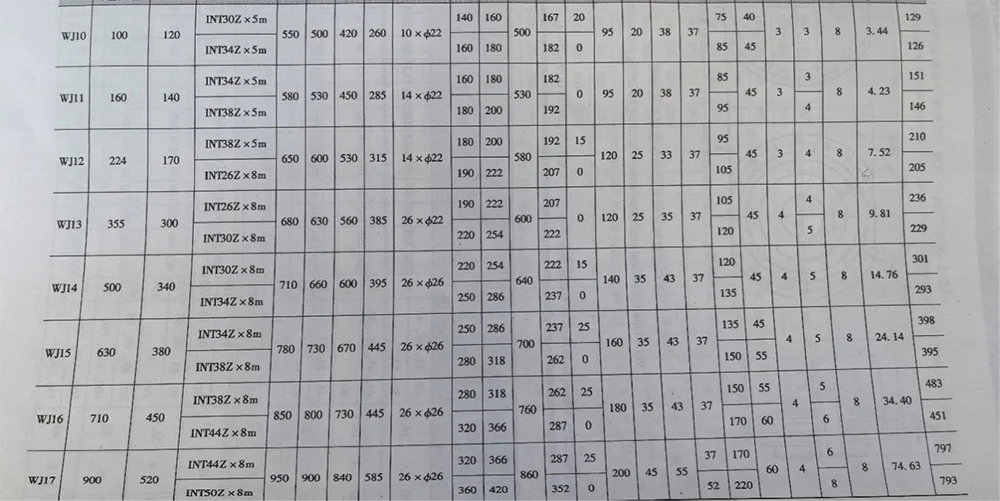

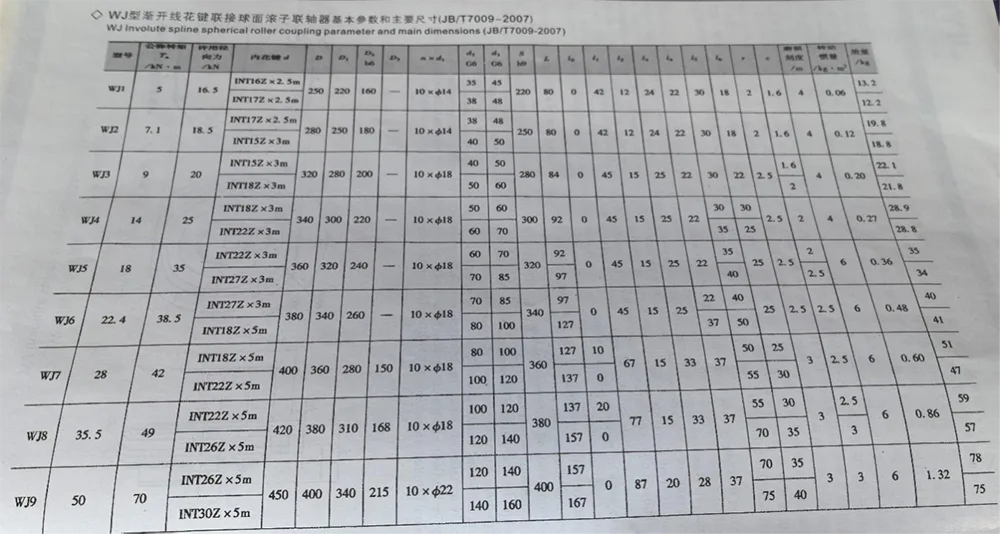

- Nyomatékkapacitás-tartomány: A névleges nyomatékátviteli tartomány 5000 N·m-től 900 000 N·m-ig terjed, hatékonyan lefedi az emelőberendezések átviteli követelményeit a kis-közepes méretű gépektől a nagygépekig.

- Radiális terhelési korlát: képes ellenállni a 16 500 N és 450 000 N közötti sugárirányú erőknek. Robusztus radiális teherbíró képessége biztosítja, hogy hatékonyan tudja kezelni a dob alapú emelőrendszereknél jellemzően jellemző nagy radiális erőket.
