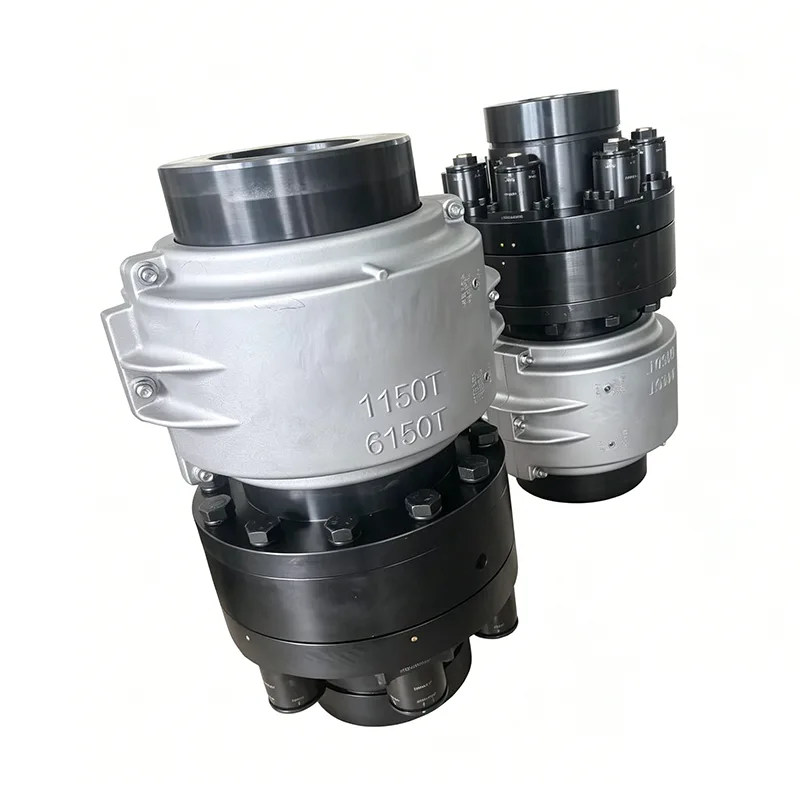

JS sorozatú szerpentin rugós tengelykapcsoló

A JS sorozatú Serpentine Spring Coupling egy nagy teljesítményű, változtatható merevségű, rugalmas fém erőátviteli alkatrészt képvisel. Fejlett frissítési termékként szolgál, amelyet kifejezetten a nem fém rugalmas tengelykapcsolók helyettesítésére terveztek közepes és nagy sebességű, nagy igénybevételt jelentő üzemi környezetekben. Ellentétben a gumiból vagy nejlonból – az öregedésre hajlamos anyagokból – készült rugalmas tengelykapcsolókkal, ez a termék elkerüli a romlandó, nem fémes anyagokat. Ehelyett nagy szilárdságú szerpentin rugószalagokra támaszkodik, mint rugalmas nyomatékátvivő elemei, amelyek a rugók rugalmas deformációját használják fel az ütések elnyelésére és a rezonancia ellensúlyozására. A teljes szerelvény két tengelykapcsoló félből, egy védőburkolat házból, tömítőgyűrűkből és a szerpentin rugós szalagokból áll. Az erőátvitelt a tengelykapcsoló fogaskerekei közötti rugós szalagok egymásba kapcsolásával érik el, így kombinálva a merev tengelykapcsolók magas átviteli hatékonyságát a rugalmas tengelykapcsolók pufferelési és kompenzációs képességeivel.

Szerkezeti elemek

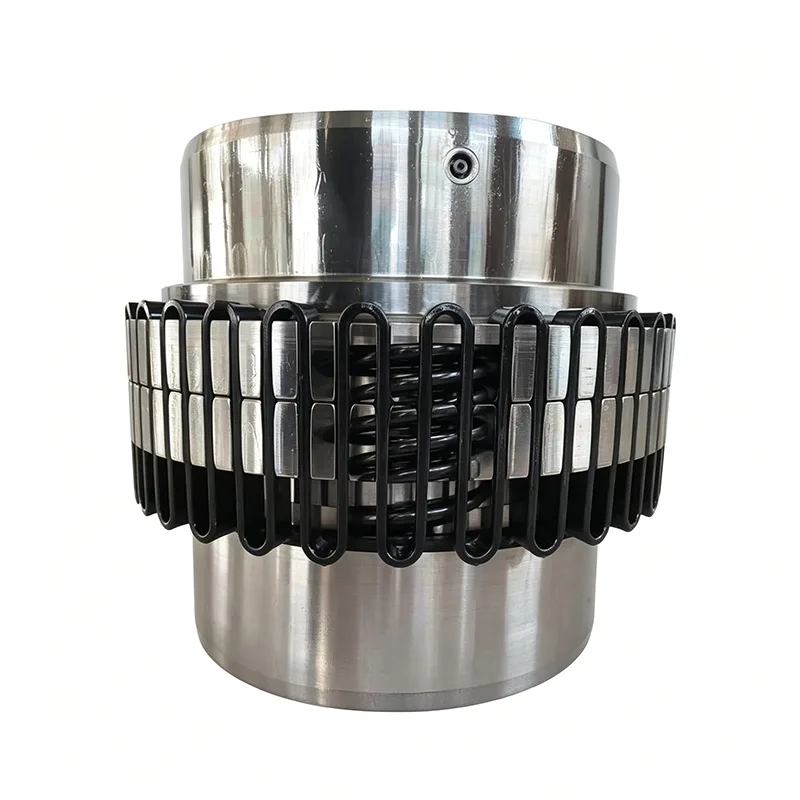

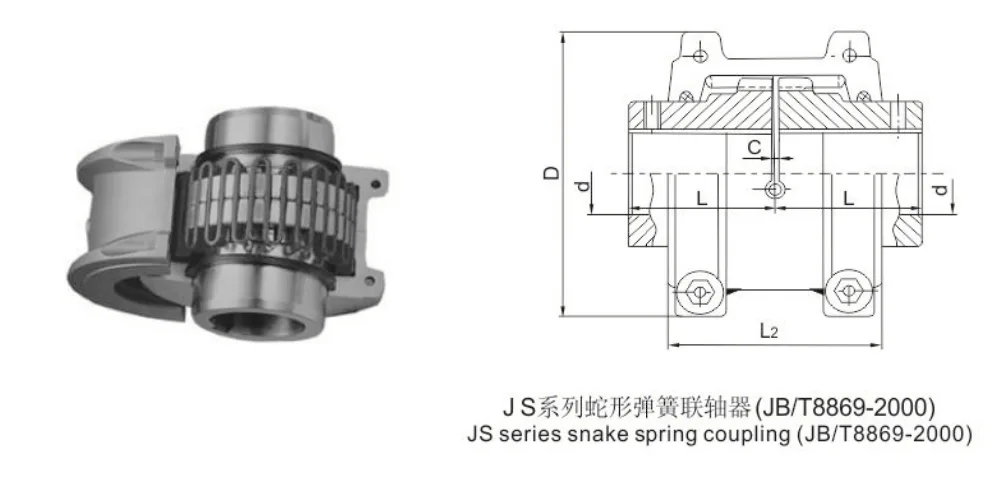

- Komplett szabványos összeállítás: A teljes egység két tengelykapcsoló-félből, a külső védőház két részéből, két porálló tömítőgyűrűből és a szerpentin rugós szalagokból áll. Az alkatrészek teljes száma lényegesen alacsonyabb, mint más nagy teherbírású, azonos teherbírású tengelykapcsolóké, ami alacsonyabb meghibásodási arányt eredményez.

- Exkluzív axiális nyomatékátviteli szerkezet: A szerpentin rugós lécek axiálisan vannak behelyezve és a két tengelykapcsoló-fél fogaskerekei közötti résekben vannak elhelyezve. A nyomatékátvitelt a fogaskerekek hornyainak oldalai által a rugókra gyakorolt ​​egyenletes nyomás hajtja meg; ez biztosítja az erők kiegyensúlyozott eloszlását, megakadályozva ezzel a lokális feszültségkoncentrációkat, amelyek szerkezeti tönkremenetelhez vezethetnek.

- Zárt védőkonstrukció: A tengelykapcsoló osztott típusú külső házzal rendelkezik, tömítőgyűrűkkel párosítva. Ez a kialakítás nemcsak a rugószalagok helyzetét biztosítja, hanem hatékonyan megakadályozza a külső por és nedvesség behatolását a kapcsolódási zónába, ezáltal védi a rugószalagokat és a fogaskerék résszerkezetét, miközben minimalizálja a napi kopást.

Működési elvek

A JS sorozatú Serpentine Spring Coupling változó merevségű átviteli logikát alkalmaz, amely a fogaskerekek rései és a rugószalagok közötti összenyomó kölcsönhatáson alapul. Működés közben a tengelykapcsoló dinamikusan állíthatja be pufferelési intenzitását, ezzel alapvetően mérsékelve az átviteli rendszereken belüli gyakori problémákat, mint például a rezgést és a rezonanciát.

- Szabványos erőátviteli logika: A hajtótengely és a hajtott tengely mindkét végén megfelelő féltengelykapcsolókkal van összekapcsolva. A hajtóoldali fogaskerék rések oldalfalai kerületi erőt fejtenek ki a szerpentin rugókra; ezeknek a rugóelemeknek a rugalmas deformációja révén a hajtott oldal szinkronban forog, ezáltal megvalósul a nyomaték átvitele.

- Nagy hatékonyságú lengéscsillapító és rezgéscsillapító mechanizmus: A berendezés indítása, leállítása vagy a terhelés ingadozása során a szerpentin rugók adaptív rugalmas deformáción mennek keresztül, hogy csillapítsák a váltakozó terhelések által kiváltott rezgéseket, ezáltal megakadályozzák, hogy a teljes erőátviteli rendszer rezonancia állapotba kerüljön. A termék 36%-ot meghaladó átlagos csillapítási és rezgéscsökkentési rátával büszkélkedhet, ütéscsillapító teljesítménye messze felülmúlja a szabványos rugalmas tengelykapcsolókét.

- Változó merevség, alkalmazkodás a terhelési feltételekhez: Mivel az átvitt nyomaték nagysága változik, a rugóelemek rugalmas alakváltozásának mértéke ennek megfelelően változik, automatikusan beállítva a tengelykapcsoló általános merevségét. Ez a kialakítás hatékonyan egyensúlyozza ki a könnyű terhelés melletti működési simaságot a nagy terhelések melletti robusztus teherbíró képességgel, így ideális az ingadozó terhelési feltételekkel járó alkalmazásokhoz.

Anyagkonfiguráció és élettartam

A mag rugalmas alkatrészei speciálisan testreszabott rugóacélból készülnek, amelyet többlépcsős hőkezelési eljárással erősítenek meg. Ez a megközelítés hatékonyan oldja meg a nem fém rugalmas elemekkel kapcsolatos gyakori ipari fájdalompontokat – például az öregedési hajlamot, a fáradtság meghibásodását és a gyenge magas hőmérsékleti ellenállást.

- Kiváló minőségű rugós nyersanyagok: A szerpentin rugóelemek válogatott, ipari minőségű rugóacél tuskóból készülnek. Ezek az anyagok precíziós kezelések átfogó sorozatán esnek át – beleértve az edzést és a temperálást is –, hogy biztosítsák, hogy szakítószilárdságuk, fáradtságállóságuk és szívósságuk megfeleljen a legmagasabb ipari szabványoknak.

- Hosszan tartó tartósság és minimális kopás: A fém rugótest immunis az olyan problémákkal szemben, mint az öregedés, a keményedés vagy a korrozív repedés, és nem befolyásolja az extrém magas vagy alacsony hőmérsékletű működési környezet. A nem fémből készült elasztikus tengelykapcsolókhoz (például gumiból vagy nejlonból készültek) képest ez a kialakítás jelentősen megnöveli az általános élettartamot.

- Alkalmazhatóság összetett váltakozó terhelésekhez: A JS sorozatú szerpentinrugós tengelykapcsolót úgy tervezték, hogy ellenálljon a gyakori start-stop ciklusoknak, a kétirányú lökésterhelésnek és a nagy sebességű, oda-vissza mozgásnak. Még akkor is, ha folyamatosan működik nagy terhelésű, váltakozó igénybevételű környezetben, stabil mechanikai teljesítményt tart fenn, és minimális érzékenységet mutat a rugalmas lebomlásra.

A sebességváltó teljesítmény- és biztonsági jellemzői

- Ultra-magas átviteli hatékonyság: a fogaskerekek és a rugóelemek közötti felületkontaktus átviteli mechanizmust alkalmazva a tengelykapcsoló minimálisra csökkenti az energiaveszteséget. Teljes átviteli hatékonysága elérheti a 99,47%-ot is, ami olyan energiafelhasználási arányt biztosít, amely meghaladja a jelenleg elérhető rugalmas sebességváltó-tengelykapcsolók túlnyomó részét.

- Kétirányú túlterhelés elleni védelem: Rövid távú túlterhelés-pufferelési képességekkel rendelkezik, a maximális teherbírás pedig eléri a névleges nyomaték kétszeresét. Ez lehetővé teszi, hogy könnyedén elnyelje a pillanatnyi csúcsterhelést, megelőzve ezzel a katasztrofális meghibásodásokat – például a tengelytörést vagy a fogaskerék fogak összeomlását –, amelyeket a hirtelen túlterhelés okoz.

- Többdimenziós eltolódás kompenzációja: A kígyózó rugók többirányú alakváltozási jellemzőit kihasználva a tengelykapcsoló egyidejűleg képes kompenzálni a tengelyirányú, radiális és szögletes beépítési eltéréseket. Ez csökkenti a beépítési küszöböt a tengely koaxialitása tekintetében, így ideálisan alkalmas a meglévő berendezésekbe történő integrálásra, ahol a beállítási eltérések meghaladhatják a szabványos tűréseket.

Összeszerelés és karbantartás előnyei

- Kompakt és könnyű szerkezet: A JS sorozatú szerpentinrugós tengelykapcsoló kompakt alapterülettel és könnyű kialakítással rendelkezik. Egy adott nyomatékhoz képest lényegesen kevesebb beépítési helyet foglal el más tengelykapcsoló típusokhoz képest, így tökéletesen alkalmas zárt vagy zárt erőátviteli rendszerekben való használatra.

- Egyszerűsített össze- és szétszerelés: Minden tengelykapcsoló egység csak 2-4 rugóelemet használ, egyszerű és intuitív össze- és szétszerelési folyamatot biztosítva. A membrános vagy fogaskerekes tengelykapcsolókhoz képest az ellenőrzéssel és alkatrészcserével kapcsolatos bonyolultság és nehézségek drasztikusan csökkennek.

- Alacsony frekvenciájú rutin karbantartás: A fémrugók nem igényelnek gyakori cserét, míg a tömített házszerkezet hatékonyan védi a belső alkatrészeket. A rendszeres karbantartás a ház rögzítési állapotának és kenési szintjének időszakos ellenőrzésére korlátozódik, így nincs szükség a rugalmas kopóalkatrészek időszakos cseréjére, amelyeket általában más tengelykapcsoló típusok igényelnek.

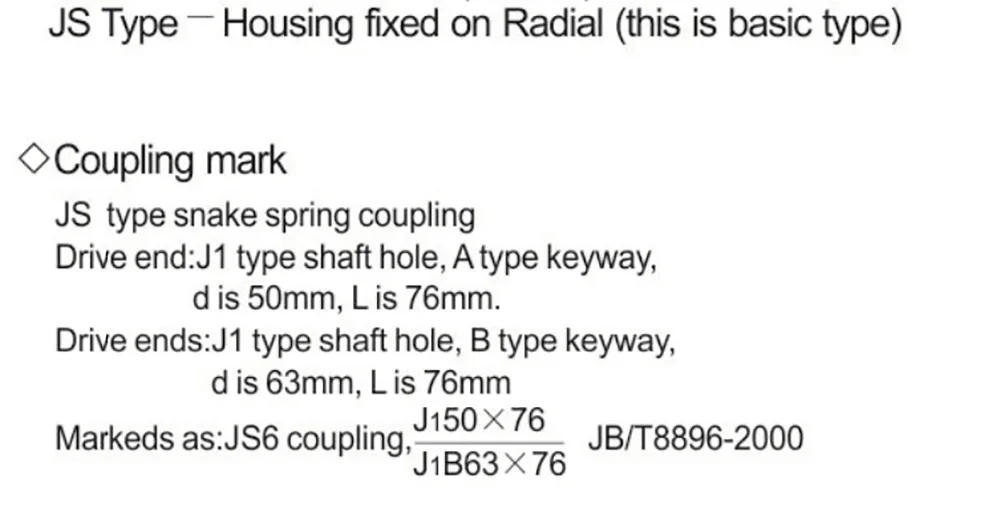

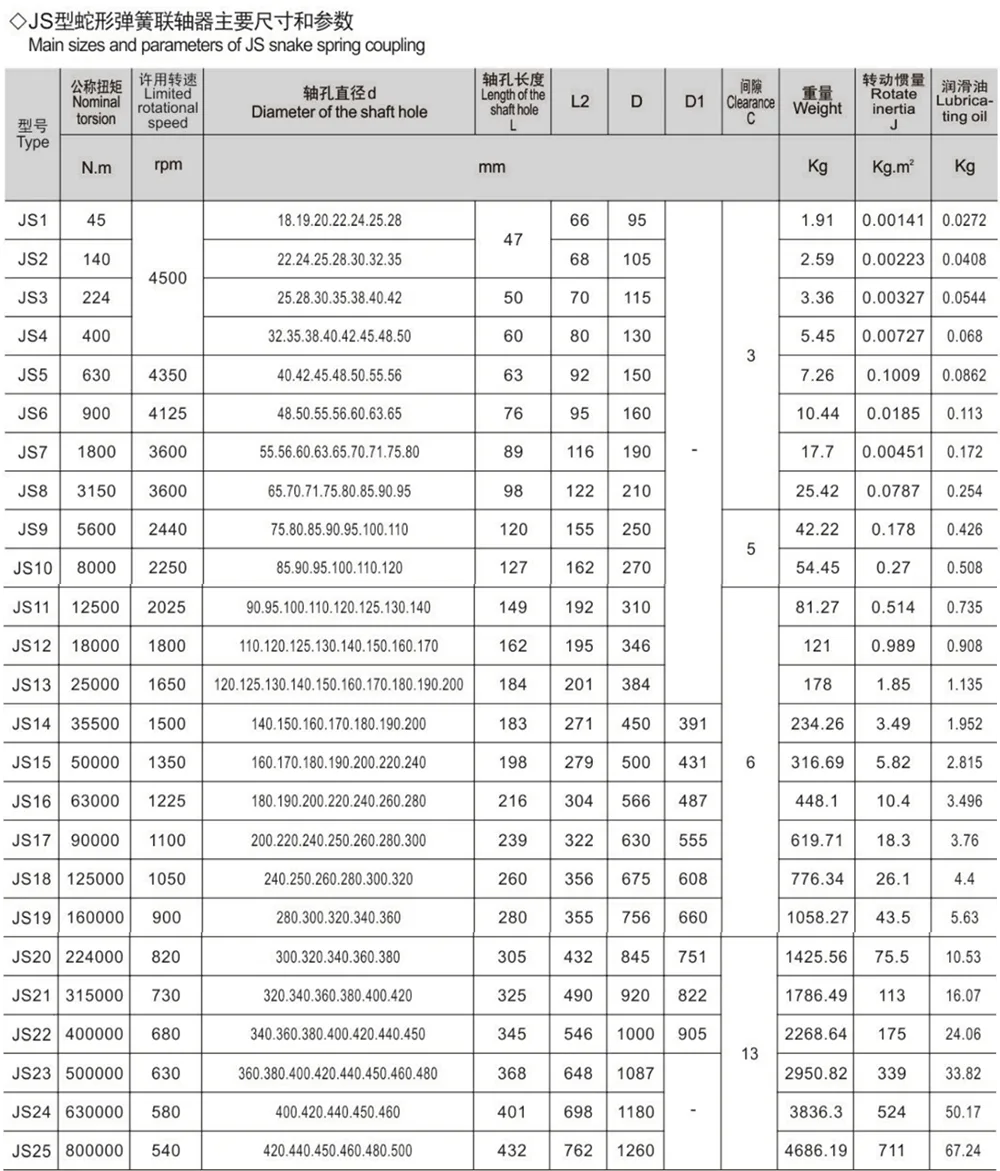

Megjegyzés: 1. A tengelyfuratok (GB/T 3852) kiválasztásakor konzultáljon műszaki osztályunkkal. 2. A súly és a forgó tehetetlenség kiszámítása furat nélküli állapotként.
