HL típusú rugalmas tűs csatlakozó

A gumi alapú elasztikus tengelykapcsolókkal ellentétben a HL típusú elasztikus tűs tengelykapcsoló nagy szilárdságú nejlont használ az erőátviteli csapokhoz, kihasználva a nylon anyag szívósságát és nyírási ellenállását az erőátvitel megkönnyítése érdekében. Míg a hagyományos merev, közvetlen hajtású módszerek hajlamosak olyan gyakori problémákra, mint a kulcshorony kopása, az alkatrészek törése, a berendezés vibrációja és a rendellenes zaj, ez a termék tökéletes megoldást kínál; a nylon csapokra támaszkodik, hogy tompítsa az indítások és leállások hatását, miközben csillapítja a váltakozó terhelések okozta rezgéseket.

Tervezési képesség

1. Az elasztikus alkatrészek anyaga vászon, így nagy keménységű és kopásálló, és maró hatású.

2. Kioltással működtetett fém fékgyűrű körfelülete.

3. A tengelykapcsoló furatméretei, reteszhorony méretei és jelölési módja megfelel a GB/T 3852-1977, "A tengelyfuratok csatlakozási típusai és méretei" előírásainak. A két tengelykapcsoló fél furatai egymástól függetlenül választhatók és tetszőleges konfigurációban kombinálhatók.

4. Üzemi hőmérséklet: -20 és +70 ℃ között.

5. Az eredeti szabvány a GB5051-85 nemzetközi szabvány.

Jegyzet megjelölése:

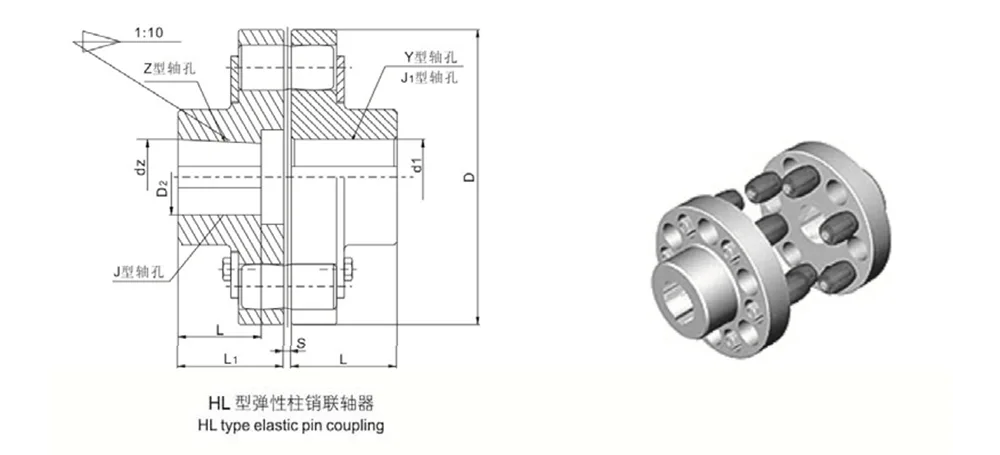

Az ellenfurattal rendelkező Zand J típus esetén az illesztési hossz nem tartalmazza az L értéket az alábbi rajz szerint

Jelölje meg a mintát:

HL6 típusú rugalmas csapos tengelykapcsoló

Hajtásvég: Y típusú tengelyfurat, A típusú kulcshorony, d1 65 mm, L 142 mm

Hajtott vég: Y típusú tengelyfurat, A típusú kulcshorony, d2 75 mm, L 142 mm

Csatolás: HL6 YA75×142YA65×142 GB/T5014-2003

A tű anyaga MC6 Lylon

Az érintési állapot javítása és a kapacitás kompenzálása érdekében a csap egyik végét dob ​​alakúra kell alakítani.

Működési alkalmasság

A HL típusú elasztikus tűs tengelykapcsolót kifejezetten a szokásos működési környezetekhez optimalizálták, amelyeket gyakori indítások/leállások és instabil terhelések jellemeznek. Kompatibilis a közepes terhelésű általános célú gépészeti berendezések túlnyomó többségével, ezáltal optimalizálja a berendezések működési állapotát a forrástól kezdve.

- Alkalmazkodhatóság a gyakori irányváltásokhoz: Kifejezetten az ismétlődő indítást/leállítást és folyamatos irányváltást igénylő sebességváltó-rendszerekhez tervezték, a rugalmas nylon alkatrészek kellő szívóssággal rendelkeznek ahhoz, hogy hosszú távon ellenálljanak a váltakozó irányok által keltett ütési terheléseknek, hatékonyan megelőzve az anyag elöregedésével vagy törésével kapcsolatos problémákat.

- Csillapító terhelésingadozások: Ha működés közben kisebb terhelésingadozásokkal vagy pillanatnyi csúcsterheléssel találkozik, a nylon csapok belső rugalmasságukat használják fel az ütközés csillapítására és az erő eloszlatására, ezáltal megakadályozzák az erőátviteli zajt és a terhelés instabilitása miatti rezgéseket.

- A merev csatlakozások hátrányainak enyhítése: A hagyományos egyrészes merev tengelykapcsolók helyettesítőjeként ez a termék tompítja a merev közvetlen csatlakozásokkal járó durva ütéseket, hatékonyan kiküszöbölve az olyan gyakori berendezések hibáit, mint az alkatrésztörés, a kulcshorony kopása, a test vibrációja és a működési zaj.

Biztonsági védelem

- Feláldozó túlterhelés elleni védelmi mechanizmus: Rendellenes működési körülmények esetén – mint például a berendezés elakadása, elakadása vagy pillanatnyi túlterhelése – a belső nejloncsapokat úgy tervezték, hogy először nyírási törés miatt tönkremenjenek, ezáltal aktívan elvágják a teljes nyomatékátviteli utat. - Nagy értékű magfelszerelések védelme: A túlterhelést hatékonyan feltartóztatja a rugalmas csapok nyírása, megakadályozva, hogy azok továbbterjedjenek a későbbi szerkezeti elemekhez. Ez robusztus védelmet nyújt a drága alapelemek – például motorok, reduktorok és orsók – számára, megóvva őket a visszafordíthatatlan károsodástól.

- Mechanikailag stabil védelem: A teljes védelmi mechanizmus tisztán mechanikus jellegű; nem befolyásolják olyan tényezők, mint például az áramkimaradások, jelhibák vagy környezeti interferencia. Következésképpen védelmi stabilitása messze felülmúlja az elektronikus riasztó alapú biztonsági rendszerekét, így ideális összetett és zord ipari műhelykörnyezetekhez.

Működési kompatibilitás

A szabványos rugalmas tengelykapcsolókhoz képest a HL típusú elasztikus csapos tengelykapcsoló nagyobb teherbírást kínál, és az alkalmazási helyzetek szélesebb körét fedi le. Képes egyidejűleg különböző típusú közepes terhelésű átviteli berendezéseket fogadni több iparágban.

- Célzott alkalmazásfókusz: Elsősorban közepes terhelésű üzemi környezetekhez tervezték, ideálisan alkalmas gyakori indítás-leállítást, irányváltást és váltakozó lökésterhelést igénylő mechanikus berendezésekhez. Hatékonyan orvosolja az ipari hiányosságokat – különösen a gumi tengelykapcsolók elégtelen teherbíró képességét és a merev tengelykapcsolókban rejlő ütéselnyelés hiányát.

- Sokoldalúság az iparágakban: A termék kompatibilitása nincs berendezéskategóriánként korlátozva; sikeresen alkalmazható bányászati ​​gépekben, átfogó ipari termelési létesítményekben, különféle könnyűipari feldolgozó gépekben, valamint folyadékgépekben, például vízszivattyúkban és ventilátorokban.

- Alkalmazhatóság új és meglévő berendezésekhez: A szabványos méretekkel rendelkező tengelykapcsoló közvetlenül előre beszerelhető OEM alkatrészként az új berendezésekbe. Ideális helyettesítőként szolgál a meglévő gépek régi, elhasználódott tengelykapcsolóihoz is; az utólagos felszerelési folyamat alacsony nehézségi fokú, és nem igényli a berendezés eredeti átviteli szerkezetének módosítását.

Miért válassza a Jitenget?

A HL típusú rugalmas csapos tengelykapcsoló eredeti gyártójaként cégünk éveket szentelt a különféle rugalmas tengelykapcsolók és nyomatékhatárolók kutatás-fejlesztésének és gyártásának. Átfogó, egyablakos támogatási szolgáltatásokat nyújtunk hazai és nemzetközi vásárlók számára – a termékminőség-ellenőrzéstől és a szállítástól a termékválasztásig és az értékesítés utáni támogatásig minden szakaszra kiterjedően.

1. Házon belüli K+F és gyártás szigorú minőségellenőrzéssel:

A HL típusú tengelykapcsolók teljes sorozata integrált, házon belüli gyártáson esik át. A nylon rugalmas csapok – az egyetlen kihelyezett alkatrész – szigorúan beszerzett, nagy tisztaságú, kopásálló alapanyagokból készülnek. A gyár elhagyása előtt minden tétel szigorú nyomaték- és nyíróvizsgálaton esik át.

2. Bőséges készlet és hatékony szállítás:

Kész leltárt vezetünk a szabványos tengelykapcsoló modellekről és a tartalék nylon csapokról. Felkészültünk arra, hogy az egyegységes mintáktól a nagy tömegű beszerzésekig terjedő rendeléseket teljesítsük, ezáltal kiküszöböljük az egyedi gyártási ciklusokhoz jellemzően jellemzően hosszú átfutási időket.

3. Ingyenes, precíz termékválasztási szolgáltatás

Technikai csapatunk elemzi az olyan tényezőket, mint a berendezés terhelési típusa, az indítási-leállítási frekvencia és a tengely átmérőjének paraméterei, hogy különbséget tegyen a HL rugalmas csap és a TL rugalmas hüvely terméksorozat között, ezáltal minden ügyfél számára a legmegfelelőbb tengelykapcsoló megoldást találja meg.

4. Átfogó, teljes életciklusra kiterjedő értékesítés utáni támogatás

Díjmentesen biztosítunk méretrajzokat és szerelési oktatóanyagokat, valamint távoli műszaki útmutatást kínálunk kifejezetten tengerentúli ügyfeleink számára. Ezenkívül támogatjuk a nem szabványos furatméretek és speciális keménységi szintekkel rendelkező csapok testreszabását, hogy biztosítsuk a kompatibilitást az egyedi körülmények között működő berendezésekkel.
