GL típusú görgős lánccsatlakozás

A GL típusú görgős lánccsatlakozó klasszikus félmerev csatlakozó a nagy teherbírású ipari sebességváltók területén. Ellentétben a gumiból vagy nejlonból készült rugalmas tengelykapcsolókkal, ez a termék nem tartalmaz rugalmas csillapító elemeket; ehelyett a kétsoros görgős lánc és a kettős lánckerék összekapcsolódására támaszkodik az erőátvitelhez. Ez a kialakítás hatékonyan ötvözi a merev tengelykapcsolókra jellemző nagy teherbíró képességet a rugalmas tengelykapcsolókra jellemző eltolódás kompenzációs képességekkel.

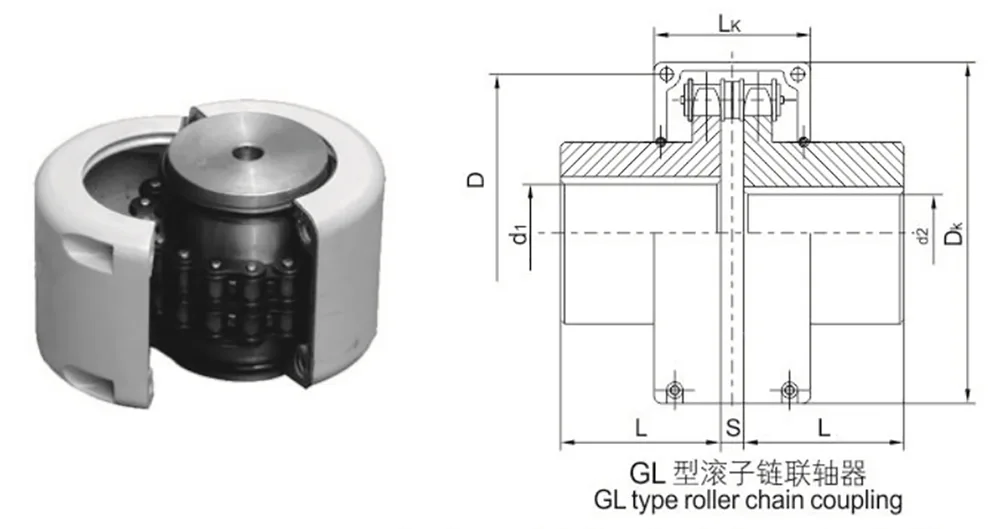

Strukturális képesség

A duplex görgős lánccsatlakozás láncainak meg kell felelniük a GB1243.1-83 „az átvitelhez használt rövid osztású precíziós görgős lánc” előírásainak.

A kulcshornyok formáinak és méreteinek meg kell felelniük a GB/T 3852-1997 előírásainak.

A házburkolat szerkezete és méretei az ügyfelek igényei szerint választhatók.

A védjegynek meg kell felelnie a GB/T 3852-1997 szabványnak.

Az egyszerű szerkezet, a GL típusú görgős lánccsatlakozó kényelmes össze- és szétszereléshez, nem alkalmazható hátramenetben ütköző terhelés mellett.

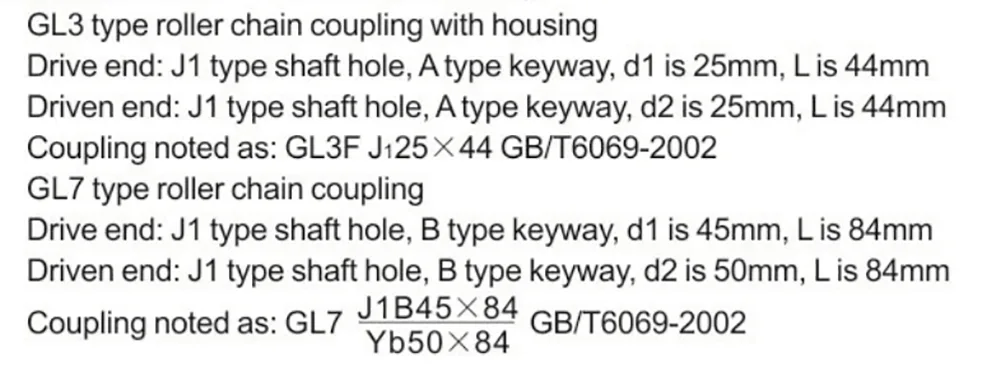

Jelölje meg a mintát (kérjük, adja hozzá az „F” betűt, ha van ház)

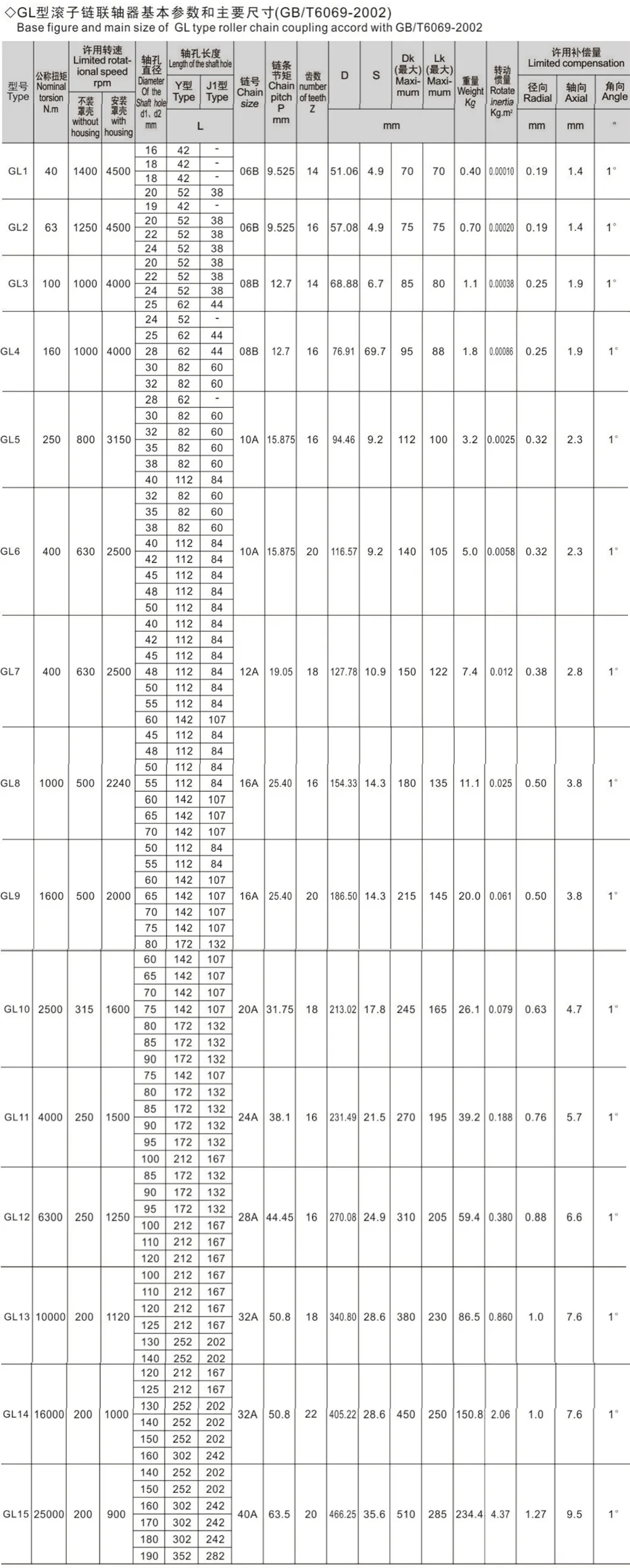

Megjegyzés: A fenti lapon hasonló a forgási tehetetlenség és a tengelykapcsoló súlya.

Főbb kiemelések

A GL típusú görgős lánccsatlakozó kivételes környezeti kompatibilitással büszkélkedhet, és nem befolyásolja a por, a nedvesség, az olajszennyeződés vagy az extrém hőmérsékletek. Tartós, teljes terhelésű működésre képes rendkívül széles hőmérsékleti tartományban, -40°C és +120°C között. Az egység nagy általános átviteli merevséggel, kiváló átviteli hatékonysággal, alacsony meghibásodási aránysal és minimális karbantartási igényekkel rendelkezik. Kifejezetten nagy teherbírású berendezésekhez fejlesztették ki, amelyek alacsony-közepes sebességgel, folyamatos, megszakítás nélküli munkaciklusokkal működnek, és megoldja a hagyományos tengelykapcsolókkal kapcsolatos gyakori problémákat – például az öregedési hajlamot, a szennyeződést és a gyenge hőállóságot –, így a legköltséghatékonyabb szabványos sebességváltó-alkatrészré válik nagy terhelésű, összetett üzemi körülmények között.

Működési alkalmasság

- Kivételes környezeti kompatibilitás: A hagyományos rugalmas tengelykapcsolókkal ellentétben – amelyek nagyon érzékenyek az öregedésre és a por, nedvesség és magas hőmérséklet által okozott meghibásodásra – a GL típusú görgős lánccsatlakozó nem tartalmaz öregedésre hajlamos anyagokat, például gumit vagy nylont. Hosszú távú, stabil működést biztosít zord környezetben, amelyet erős porfelhalmozódás, nedvesség, állóvíz és kisebb olajszennyeződés jellemez, rendkívül magas toleranciát bizonyítva a kedvezőtlen környezeti feltételekkel szemben.

- Ultra-széles hőmérséklet-tolerancia: Teljesen fém alkatrészekből készült, így a készüléket nem érintik a hőmérséklet-ingadozások. A hivatalosan -40°C és +120°C közötti üzemi hőmérsékleti tartományra besorolták, így egyformán képes megbirkózni a megerőltető kültéri műveletekkel erős hideg és magas hőmérsékletű termelési környezetben is a műhelyeken belül, így ideális a kültéren működő nehézipari berendezésekhez, ahol jelentős a szezonális hőmérséklet-ingadozás.

- Alkalmasság folyamatos nagy teherbírású működésre: A robusztus általános teherbíró képességgel és a nagy átviteli merevséggel a tengelykapcsoló gyakorlatilag energiaveszteség nélkül biztosítja az erőátvitelt, ezáltal lehetővé teszi, hogy a berendezés hosszabb ideig, teljes terhelés mellett működjön. Alapvetően közepes és nehéz terhelési feltételekhez tervezték, hatékonyan kiküszöbölve az olyan gyakori hibákat, mint a megcsúszás, a törés és a nagy teherbírású üzemzavarok.

Alkalmazási forgatókönyvek

A nagy hőállóság, a szennyeződésállóság, a nagy teherbíró képesség és az alacsony karbantartási igények átfogó kombinációját kihasználva a GL típusú görgős lánccsatlakozót széles körben alkalmazzák a különböző nehéziparban – a helyhez kötött ipari gépeken és a mobil mezőgazdasági berendezéseken egyaránt.

- Bányászati ​​és kohászati ​​berendezések: kompatibilis a különféle bányászati ​​gépekkel és kohászati ​​szállítószalagokkal; Úgy tervezték, hogy ellenálljon a föld alatti környezet egyedi működési kihívásainak – amelyeket a magas porszint, magas páratartalom és jelentős napi hőmérséklet-ingadozások jellemeznek –, így robusztus helyettesítőként szolgálnak a könnyen fogyasztható elasztikus típusú csatlakozókhoz.

- Vegyipari és építőanyag-ipari gépek: Ideális vegyszerkeverő berendezésekkel és speciális átviteli rendszerekkel való használatra építőanyag-gyártó sorokon; képes ellenállni az illékony vegyi közegnek és a magas hőmérsékletű kemencekörnyezetnek, miközben teljes mértékben alkalmas a 24 órás folyamatos működésre.

- Mezőgazdasági és szállítóberendezések: Alkalmas mezőgazdasági betakarító és talajművelő gépekhez, valamint különféle anyagszállítókhoz, nagyméretű ipari ventilátorokhoz és a kapcsolódó sebességcsökkentőkhöz; Úgy tervezték, hogy megbízhatóan működjön összetett kültéri környezetben, amelyet sárnak és pornak való kitettség jellemez.

- Használati korlátok: Ezt a terméket elsősorban közepes és alacsony sebességű, nagy terhelésű és folyamatos működési forgatókönyvekhez tervezték. A legalkalmasabb az állandósult állapotú erőátvitelre zord körülmények között, és nem ajánlott olyan precíziós erőátviteli berendezésekhez, amelyek rendkívül nagy forgási sebességgel vagy gyakori start-stop ciklusokkal rendelkeznek gyors irányváltással.

GYIK

- 1. kérdés: Melyek az alapvető különbségek a GL típusú görgős lánccsatlakozó és a rugalmas csapos vagy gumiabroncs típusú tengelykapcsolók között?

V1: A GL Type egy teljesen fém lánckerék-lánc-összekötő mechanizmust használ, amely egy hibrid merev-rugalmas szerkezeti felépítést képvisel. Nem tartalmaz öregedésre hajlamos gumi vagy nejlon alkatrészt, ami határozott előnyöket kínál a magas hőállóság, porállóság és meghosszabbított élettartam tekintetében. Ezzel szemben a rugalmas típusú tengelykapcsolók elasztomer elemekre támaszkodnak az ütéselnyelés érdekében; rendelkeznek a hőállóság alsó felső határával, érzékenyek az olaj és zsír okozta korrózióra, és általában jobban megfelelnek a normál, szobahőmérsékletű és tiszta működési környezeteknek.

- Q2: Mennyi ennek a tengelykapcsolónak a maximális hőmérsékleti ellenállása?

A2: A terméket -40°C és 120°C közötti hőmérséklet-tartományban történő működésre tervezték. Teljesen fém konstrukciója kiküszöböli az elasztomer keményedés és repedés problémáit, amelyek gyakran előfordulnak más tengelykapcsoló típusoknál. Következésképpen az ezt a tengelykapcsolót alkalmazó kültéri berendezések még erősen hideg téli körülmények között is közvetlenül indíthatók és üzemeltethetők előmelegítés vagy védőintézkedések nélkül, így ideális az északi régiókban a szabadban üzemelő nehézipari gépekhez.

- 3. kérdés: Nehéz a rutin karbantartás?

A3: Az általános karbantartási nehézség rendkívül alacsony; más sebességváltó-alkatrészekhez képest ez a termék ritkábban igényel karbantartást. Csupán egy kis mennyiségű kenőanyag rendszeres utánpótlására van szükség a kétsoros görgős lánchoz, így nincs szükség a gyakori szétszerelésre és a kopó alkatrészek cseréjére, ezáltal jelentősen csökkentve a hosszú távú üzemeltetési és karbantartási költségeket.
