GIICL típusú dob fogaskerekes tengelykapcsoló

A GIICL típusú dobfogaskerék-tengelykapcsoló egy csúcskategóriás fogaskerék-típusú hajtómű-alkatrész, amelyet aprólékosan terveztek nagy igénybevételű átviteli alkalmazásokhoz, amelyeket hosszú fesztávok és jelentős beállítási eltérések jellemeznek. A hagyományos egydobos fogaskerekes tengelykapcsolókkal ellentétben ez a termék precíziós, kétdobos fogaskerekes hálószerkezetet alkalmaz, ami jelentősen javítja a hibatűrést és az alkalmazkodóképességet. Kivételes szerkezeti merevséggel és nagy koncentrikus pontossággal büszkélkedhet, ellenáll a deformációnak és a kilazulásnak még hosszan tartó működés során is. Kifejezetten foglalkozik a nagy fesztávú erőátviteli tengelyekkel kapcsolatos kritikus iparági kihívásokkal – mint például a rossz beállítás, a berendezés elhelyezkedése, a keret deformációja és az üzemi elmozdulás.

Milyen alkalmazási forgatókönyvekhez illik?

A GIICL típusú dobfogaskerekes tengelykapcsolót pontosan olyan nehézipari környezetekhez szabták, amelyek nagy fesztávú hajtóműveket, jelentős beszerelési hibákat és folyamatos, nagy intenzitású műveleteket foglalnak magukban. Kompatibilis a berendezéstípusok széles skálájával, és kivételes alkalmazkodóképességet mutat a különféle környezeti feltételekhez, alacsony meghibásodási arányt és magas működési megbízhatóságot biztosítva.

Ideális nagyméretű nehézgépekhez

Átfogó tartozékmegoldásként szolgál a nagy és közepes méretű, nagy teherbírású gépek széles skálájához – ideértve a golyósmalmokat, forgókemencéket, zúzógépeket, emelőket, távolsági szállítószalagokat, acélhengerlő berendezéseket, nagy csörlőket, ipari ventilátorokat, kompresszorokat és nagy teljesítményű szivattyúkat. Lefedi a bányászat, kohászat, építőanyag- és vegyipar alapvető gépi követelményeit.

Bonyolult és zord működési körülményekhez igazítva

Megbízhatóan teljesít kihívásokkal teli környezetben – ideértve a szabadtéri, szabadtéri helyszíneket, a magas portartalmú műhelyeket és a párás körülményeket. Lehetővé teszi a berendezések számára, hogy 24 órás, megszakítás nélküli, nagy intenzitású gyártási ciklusokat tartsanak fenn gyakori meghibásodások nélkül, ezáltal hatékonyan megakadályozzák a költséges berendezések leállását.

Kifejezetten távolsági sebességváltókhoz optimalizálva

Kifejezetten a nagy fesztávú erőátviteli tengelyekkel kapcsolatos kritikus problémák megoldására tervezték – mint például az elmozdulásra való hajlam és a rossz beállítási pontosság –, stabil szerkezete ellenáll a deformációnak és a kilazulásnak. A nagy teherbírású, nagy távolságú ipari sebességváltó-alkalmazások standard, előnyben részesített alkatrésze.

Szerkezeti jellemzők

Kompakt és robusztus összeszerelési szerkezet

Az egység letisztult, kompakt elrendezéssel rendelkezik, karimás csatlakozási módszerrel, amely szilárd és megbízható csatlakozást biztosít, megakadályozva a működés közbeni kilazulást vagy elmozdulást. A telepítési, szétszerelési és beállítási/üzembe helyezési folyamatok egyszerűek, nem igényelnek bonyolult szerszámokat vagy speciális műszaki szakértelmet, ezáltal jelentősen csökkennek a helyszíni munkaerő- és időköltségek.

Nagy hatékonyságú tömítés és alacsony karbantartást igénylő kialakítás

A GIICL típusú dobfogaskerekes tengelykapcsoló integrált, szorosan tömítő szerkezettel rendelkezik, amely hatékonyan megakadályozza a külső por bejutását, ugyanakkor kiküszöböli a kenőanyag belső szivárgását. Ez meghosszabbítja a kenési intervallumokat, csökkenti a gyakori karbantartás és olajutánpótlás szükségességét, valamint jelentősen csökkenti a vállalkozások működési költségeit és leállási veszteségeit.

Átfogó specifikációk: Univerzális és testreszabható

A teljes terméksorozat szabványos kialakítást alkalmaz, amely natívan kompatibilis a főbb csatlakozási módszerekkel, például szabványos kulcshornyokkal, hengeres furatokkal és kúpos furatokkal. Továbbá támogatjuk a különböző nem szabványos méretek és speciális szerkezetek testreszabását, lehetővé téve a nagy teherbírású gépek túlnyomó többségének átviteli csatlakozási portjainak összehangolását.

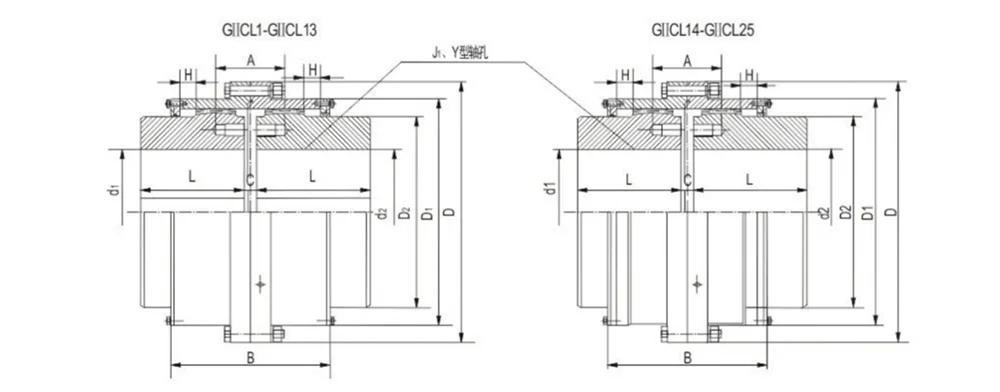

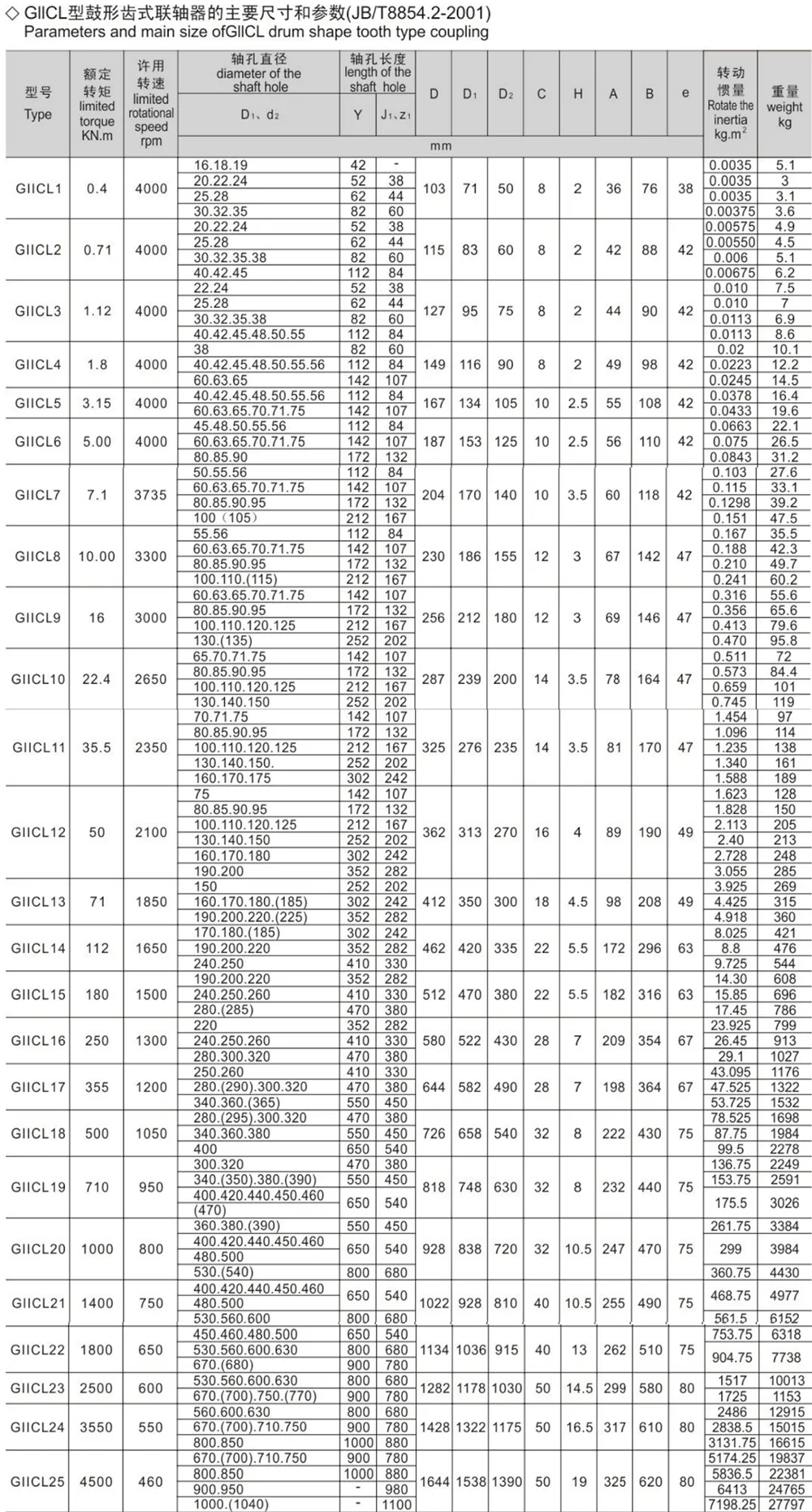

1. a forgástérfogatot és a tömeget J1 számítja ki, beleértve a tengelyhosszt is. A 2. ábrán a tengely hosszát a J típus határozza meg

2. a furat átmérője a konzollal nem használható az új kialakításnál.

Miért válassza a Jitenget?

Eredeti berendezésgyártóként (OEM) a Jiteng független ellenőrzést gyakorol a teljes értéklánc felett – ideértve a K+F-et, a gyártást, a minőségellenőrzést és az értékesítés utáni szolgáltatást –, ezáltal több dimenzióban is védi az ügyfelek érdekeit: minőség, szállítási megbízhatóság, testreszabási képességek és kiváló szolgáltatás.

- Szigorú, teljes körű minőségellenőrzés: A gyár elhagyása előtt minden GIICL típusú dobfogaskerék-tengelykapcsoló három alapvető vizsgálati szakaszon esik át: precíziós méretmérés, névleges nyomatékvizsgálat és átfogó vizuális minőségellenőrzés. Ez a szigorú folyamat kiküszöböli a hibás termékek kibocsátását, és biztosítja, hogy minden egység stabilan és tartósan működjön.

- Közvetlen gyári érték (közvetítők nélkül): A tisztán gyári közvetlen ellátási modellünk kiküszöböli a közvetítőkhöz kapcsolódó árfelárakat. Ez jelentős költség-teljesítmény-előnyt kínál a tömeges vásárlásnál, így ideális választás a sorozatos alkatrészeket kereső berendezésgyártók és a rendszeres készlet-utánpótlást igénylő ipari/bányászati ​​vállalkozások számára.

- Rugalmas, nem szabványos testreszabás: Rugalmas testreszabási szolgáltatásokat kínálunk, beleértve a nem szabványos méretmegmunkálást, a speciális tengelyfurat-konfigurációkat és az adott működési feltételekhez szabott módosításokat. A terméktervezési és gyártási folyamatokat kifejezetten úgy tudjuk optimalizálni, hogy azok megfeleljenek a kihívást jelentő környezeteknek – például magas hőmérsékletnek, magas páratartalomnak vagy magas porszintnek.

- Átfogó műszaki és értékesítés utáni támogatás: Támogatási szolgáltatások csomagját kínáljuk, beleértve az egyéni termékválasztási útmutatást, a telepítés műszaki hibaelhárítását és a személyre szabott berendezés-integrációs megoldásokat. Célunk, hogy stabil, hatékony és tartós, nagy teherbírású átviteli megoldásokat szállítsunk az ipari és bányászati ​​vállalkozások széles köre számára.

Magas toleranciájú működési teljesítmény

A precíziós hálós, kettős koronás fogaskerekes szerkezetet kihasználva a GIICL típusú dobfogaskerekes tengelykapcsoló eltéréskompenzációs képességeket és működési hibatűrést kínál, amely messze meghaladja a szabványos tengelykapcsolókét. Ez ideálissá teszi az összetett, változó és nem szabványos működési feltételekhez való alkalmazkodást. - Intelligens többdimenziós eltérés-kompenzáció: A precíziós, kettős koronás fogaskerekes hálószerkezetnek köszönhetően ez a tengelykapcsoló átfogóan kompenzálja a berendezés működése során fellépő axiális, radiális és szögeltéréseket. Tökéletesen megoldja a gyakori ipari kihívásokat, mint például a hosszú hajtótengelyek rossz beállítását, a berendezések beékelődését, a keret deformációját és az üzemi elmozdulást.

- Egyenletes terheléseloszlás a sebességváltó meghibásodásának megelőzése érdekében: A speciális fogaskerék-profil biztosítja az egyenletes terheléseloszlást a rácsozás során. Ez hatékonyan megelőzi az olyan problémákat, mint a helyi fogfelület kopás, a sebességváltó elakadása, a rendellenes működési zajok és a kimeneti teljesítmény eltérései, ezáltal jelentősen javítva a teljes átviteli rendszer működési stabilitását.

- Alkalmazkodóképesség bonyolult körülményekhez, nagy eltolódási toleranciával: Ez a tengelykapcsoló alacsonyabb követelményeket támaszt a berendezés beszerelési pontosságával szemben. Jól alkalmazható olyan gyártási környezetekben, amelyeket jelentős beépítési hibák és összetett, változó működési feltételek jellemeznek, és teljes mértékben kompatibilis a különféle elöregedett vagy módosított berendezések átviteli utólagos felszerelési követelményeivel.

GYIK

- 1. kérdés: Mi a lényegi különbség a GIICL típusú és a szabványos GICL típusú dobfogaskerekes tengelykapcsolók között?

- V1: A GIICL kettős koronás fogaskerekes hálószerkezetet használ, amely kiváló beállítási eltérés-kompenzációs képességeket, működési hibatűrést és szerkezeti stabilitást kínál. Kifejezetten összetett üzemi körülményekre tervezték, amelyek nagy fesztávú hajtótengelyekkel, jelentős szerelési hibákkal, valamint a berendezés lerakódásával vagy deformálódásával járnak. Ezzel szemben a GICL hagyományos egykoronás szerkezettel rendelkezik; jobban megfelel szabványos, rövid távolságú, nagy igénybevételt jelentő alkalmazásokhoz, ahol az igazítási pontosság viszonylag nagy. Következésképpen e két típus alkalmazási forgatókönyvei jelentősen eltérnek.

- 2. kérdés: Miért a GIICL-csatlakozó a preferált választás a távolsági szállítóberendezésekhez?

- A2: A nagy fesztávú hajtótengelyek nagyon érzékenyek az olyan problémákra, mint az eltolódás, a szerkezeti beékelődés és a keret deformációja. A GIICL kivételes többdimenziós eltolódás-kompenzációs képességei tökéletesen alkalmassá teszik az ilyen körülményekre. Ezenkívül robusztus szerkezeti merevsége megakadályozza a kilazulást vagy deformációt, míg hatékony tömítőmechanizmusa rendkívül alacsony meghibásodási arányt biztosít. Ez garantálja a nagy teherbírású, nagy távolságú átviteli rendszerek hosszú távú stabilitását, így ez a dedikált és ideális választás az ilyen alkalmazásokhoz.

- 3. kérdés: Nehéz ennek a tengelykapcsolónak a rutin karbantartása?

- A3: A GIICL típusú dobfogaskerekes tengelykapcsoló szorosan zárt szerkezettel rendelkezik, amely hatékonyan megakadályozza a por bejutását és az olajszivárgást. Ez meghosszabbítja a kenési intervallumokat, így nincs szükség a berendezések gyakori leállítására a kenőanyag-utánpótlás vagy a karbantartás elvégzése érdekében. A rendszeres karbantartás egyszerűen megköveteli a karimás csavarok feszességének és a tömítések integritásának időszakos ellenőrzését, ezáltal jelentősen csökkentve a berendezés leállási idejét és a kapcsolódó veszteségeket.
