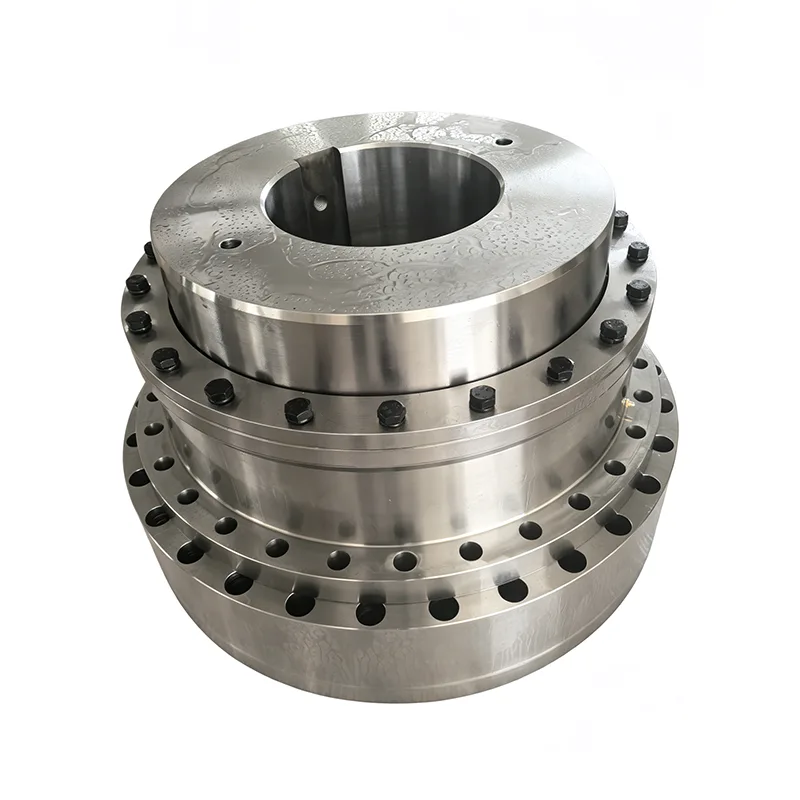

GICL típusú dob fogaskerekes tengelykapcsoló

A GICL típusú dobfogaskerekes tengelykapcsoló az ipari erőátviteli rendszerek nagy teherbírású összekötő elemeként szolgál. A domború (koronás) külső fogakat egyenes belső fogakkal párosító egyedülálló hálószerkezet révén legyőzi a szabványos, egyenes fogas fogaskerekes tengelykapcsolók korlátait – amelyeknek korlátozott az eltolódás kompenzálása – azáltal, hogy kihasználja a fogaskerekek ívelt profilját, hogy többirányú kompenzációt érjen el a beépítési eltérések esetén.

Ez a termék kivételes maximális nyomatékkapacitással és minimális teljesítményveszteséggel rendelkezik. Képes nehézgépek – például golyósmalmok és zúzógépek – folyamatos, teljes terhelésű működését hosszabb ideig támogatni, ugyanakkor kiválóan alkalmas nagy pontosságú erőátviteli szerelvényekhez és zord, szabadtéri környezetben működő berendezésekhez is.

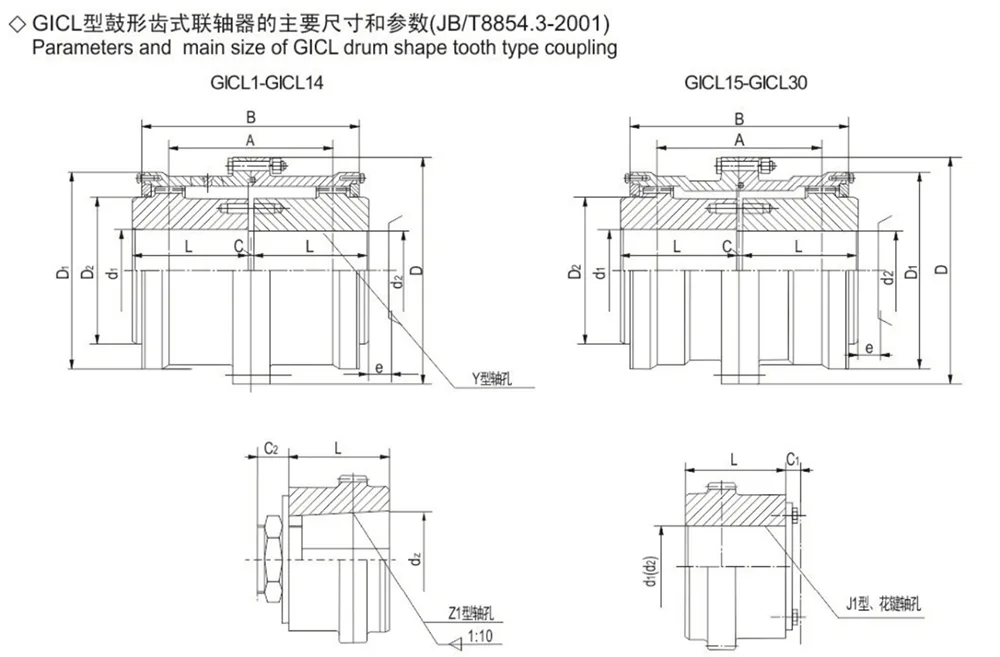

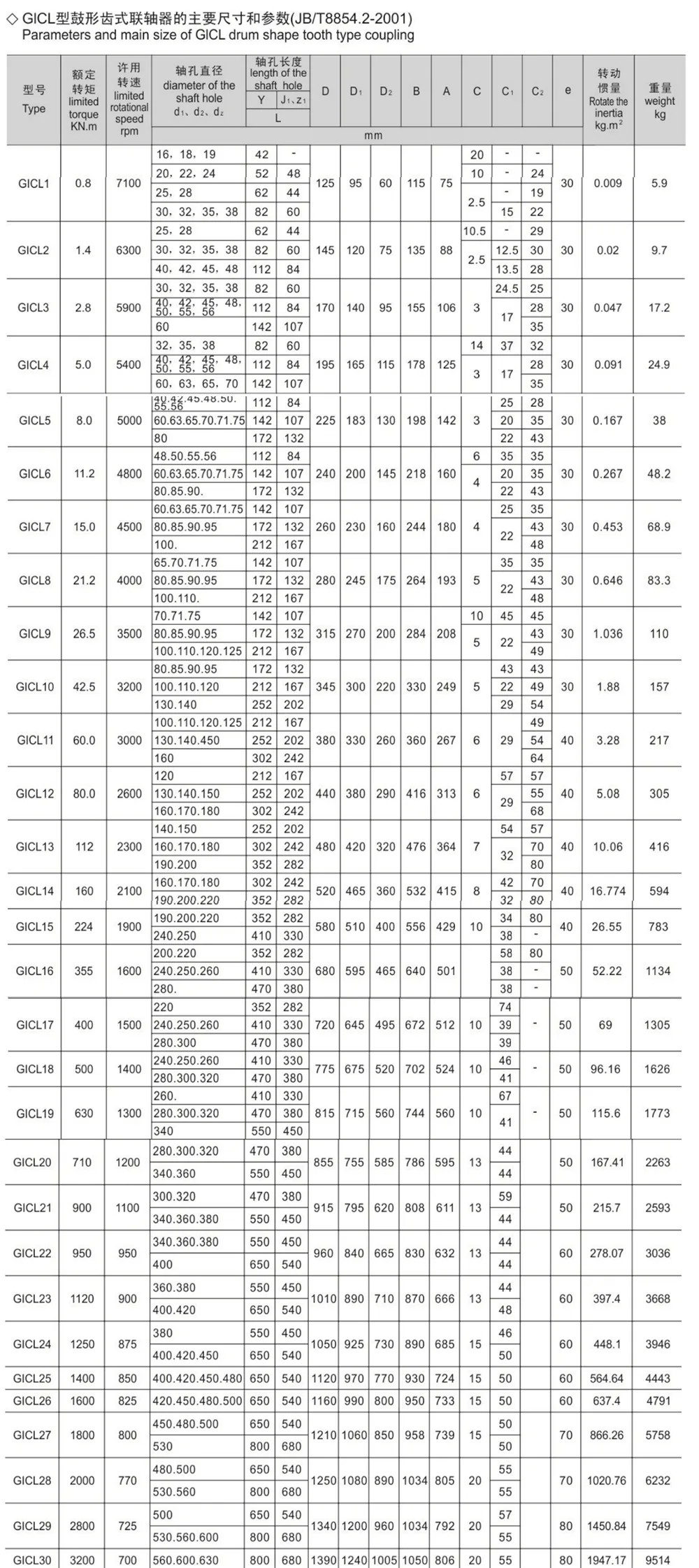

1. A minőség és a tehetetlenségi nyomaték a tengelyhossz legkisebb átmérőjével és legnagyobb hosszával számított közelítések.

2. A tömítőgyűrűt a gumival nemezelt kör alakú felület fogadja el.

3. Igény alapján a J1-es tengelyfurat végén nem lehetett blokkgyűrűt használni.

4. Tájolás kompenzáció engedélyezése 1° 30'

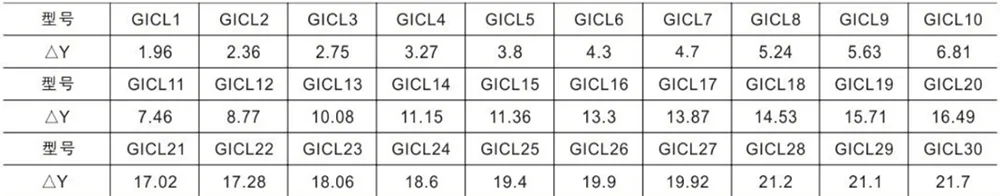

5. Engedélyezze a radiális kompenzációt, Y a következő lista szerint

Mik a teljesítménybeli előnyei?

1. Ultra-nagy teherbírású és energiahatékony sebességváltó

A GICL Type Drum Gear Coupling kiemelkedő névleges nyomatékkapacitással és rendkívül alacsony átviteli veszteséggel büszkélkedhet, ami magas átviteli hatékonyságot eredményez. Még hosszan tartó, teljes terhelés mellett is elősegíti az energiamegtakarítást és a költségcsökkentést, hatékonyan kielégítve a nagy teljesítményű nehézgépek folyamatos teljesítményigényét.

2. Többdimenziós eltérés kompenzálása koronás fogakkal

Egyedülálló koronás fogaskerekes szerkezetének köszönhetően – amely kihasználja az ívelt fogprofilok által biztosított belső hézagot – a tengelykapcsoló egyszerre képes kompenzálni az axiális, radiális és szögeltéréseket. Ez hatékonyan megoldja azt az iparági kihívást, hogy a berendezés összeszerelése során precíz koaxiális beállítást kell elérni.

3. Sima működés, zajcsökkentés és hosszú távú védelem

A tengelykapcsoló működés közbeni csillapító és rezgéscsillapító hatást biztosít, ami alacsony általános zajszintet eredményez. Gondoskodik a zökkenőmentes erőátvitelről mind nagy, mind alacsony sebességű üzemi körülmények között, hatékonyan csökkenti a gép rezgését és az alkatrészek kopását, ezáltal meghosszabbítja a teljes sebességváltó rendszer élettartamát.

Univerzális alkalmazás minden forgatókönyvre

1. Standard alkatrész nehézgépekhez

A GICL típusú dobfogaskerekes tengelykapcsoló kompatibilis a főbb nehézgépek széles skálájával, beleértve a golyósmalmokat, zúzógépeket, emelőket, szállítószalagokat, hengerműveket, csörlőket, vegyszerszivattyúkat és nagyméretű kompresszorokat. Gyakran meghatározott csatlakozóelemként szolgál a nehézipari gépek eredeti berendezésgyártói (OEM) számára.

2. Stabil működés változatos környezetben

Függetlenül attól, hogy szélnek és esőnek kitett zord kültéri környezetben, nagy terhelésű, folyamatos, éjjel-nappali gyártást igénylő műhelyekben vagy precíziós átviteli állomásokon alkalmazzák, ahol a nagy beállítási pontosság a legfontosabb, ez a tengelykapcsoló stabil és megbízható teljesítményt tart fenn.

3. Költséghatékony szabványos alkatrészek

A különféle környezetekhez nagymértékben alkalmazkodó és alacsony terepi meghibásodási arány jellemzi, ezek az alkatrészek szabályozható általános beszerzési és karbantartási költségeket kínálnak. Kimagaslóan költséghatékony szabványos alkatrészként tűnnek ki az ipari és bányászati ​​alkalmazásokban található különféle nagy teljesítményű átviteli rendszerekhez.

Közvetlen szállítási garancia a Forrásgyártól

Saját házon belüli feldolgozósorainkat kihasználva teljesen autonóm termelést érünk el a teljes munkafolyamat során – a minőség-ellenőrzéstől, a testreszabástól és az árképzéstől az értékesítés utáni támogatásig – ezáltal kiküszöböljük a közvetítők által felszámított felárakat.

1. Szigorú, szabványosított minőség-ellenőrzés

Minden termék gyártása és szállítása a jelenlegi ipari szabványok szigorú betartásával történik. Minden kész egység szigorú, háromlépéses ellenőrzési folyamaton esik át – precíziós méretellenőrzés, tényleges névleges nyomatékvizsgálat és átfogó szemrevételezés – a kompromisszumok nélküli gyári minőség garantálása érdekében.

2. Rugalmas, nem szabványos testreszabási szolgáltatások

Rugalmas testreszabási szolgáltatásokat kínálunk az ügyfelek egyedi igényeinek kielégítésére, beleértve a nem szabványos külső méreteket és a speciális furatátmérőket. Ezenkívül egyedileg módosított modelleket is tervezhetünk, amelyeket kifejezetten úgy terveztek, hogy ellenálljanak a kihívást jelentő működési feltételeknek, mint például a korrozív környezet vagy a szélsőséges hőmérséklet.

3. Közvetlenül a gyári árképzés és az értékesítés utáni támogatás

A közvetítő felárak rétegeinek kiiktatásával versenyképes árazást kínálunk – a tömeges megrendeléseknél még kedvezőbb árakkal. Átfogó műszaki támogatást és értékesítés utáni szolgáltatást nyújtunk, folyamatosan szállítunk költséghatékony átviteli megoldásokat az ipari és bányászati ​​vállalkozások széles köre számára.

GYIK

1. kérdés: Mi a fő különbség a GICL típusú dobfogaskerekes tengelykapcsoló és a szabványos, egyenes fogas fogaskerekes tengelykapcsoló között?

A1: A szabványos egyenes fogú tengelykapcsolók lineáris fogprofillal rendelkeznek, amely csak minimális eltérést tesz lehetővé, és szigorú követelményeket támaszt a telepítési beállítással kapcsolatban. Ezzel szemben a GICL "dob alakú" (koronás) külső fogprofilt használ; ez a kialakítás egyenletesebb terheléseloszlást biztosít a fogfelületeken, és lényegesen szélesebb körű kompenzációt kínál az axiális, radiális és szögeltérések esetén. Következésképpen a GICL megbízhatóan működik még akkor is, ha a berendezés telepítése nagyobb beállítási eltéréseket mutat, így a működési feltételek szélesebb spektrumára alkalmas.

2. kérdés: Használható ez a termék huzamosabb ideig olyan kültéri környezetben, ahol erős por és esőzés jellemezhető?

V2: Ez a termék teljesen fém fogaskerekes szerkezettel rendelkezik, és nem tartalmaz elasztikus alkatrészeket – például gumit vagy nejlont –, amelyek hajlamosak az öregedésre. Nedves, poros kültéri környezetben stabilan működik; a rendszeres rendszeres kenés zsírral az egyetlen karbantartási igény. Ez ideális választássá teszi egész éves bányászati ​​és kültéri zúzóüzemekben való használatra.

3. kérdés: Megfelelő választás-e a GICL csatoló olyan berendezésekhez, amelyek gyakran kapcsolnak magas és alacsony üzemi sebesség között?

A3: A GICL típusú dobhajtómű sima erőátvitelt biztosít nagy és alacsony sebességű üzemi körülmények között is, kiváló rezgéscsillapító és zajcsökkentő képességekkel. A gyakori fordulatszám-ingadozásokból adódó vibrációs lökéseket hatékonyan puffereli és nyeli el a fogaskerekek fogainak összekapcsolása, ezáltal minimálisra csökkenti a tengelyrendszer és a reduktor kopását.

4. kérdés: Mi a teendő, ha a szükséges tengelyfurat méretei nem egyeznek a szabványos specifikációkkal? A gyár végezhet egyedi furatmegmunkálást?

A4: Támogatjuk az egyedi megmunkálási szolgáltatásokat. Közvetlen gyártóként nem szabványos tengelyfuratokat tudunk megmunkálni, hogy megfeleljenek ügyfeleink berendezéseinek tényleges tengelyátmérőinek. Ezen túlmenően a korrozív környezetet vagy magas hőmérsékletet igénylő alkalmazásokhoz speciális felületkezeléseket alkalmazhatunk, hogy megfeleljenek a nem szabványos gépek speciális összeszerelési követelményeinek.
