Fogaskerék tengelykapcsoló

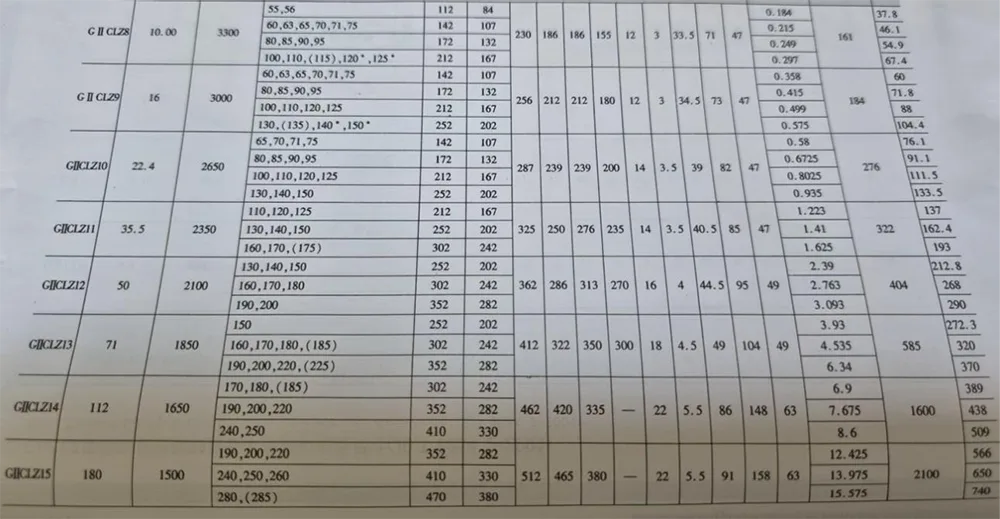

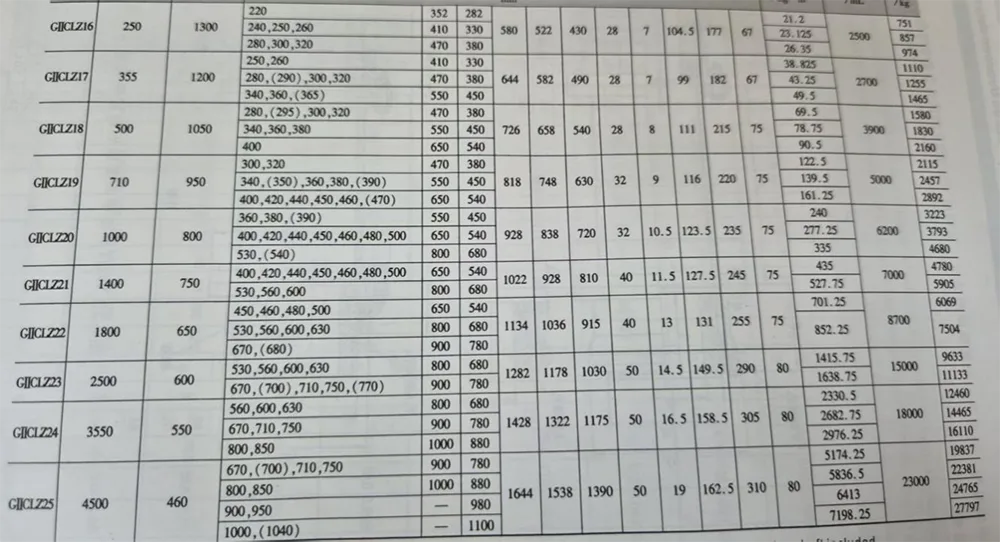

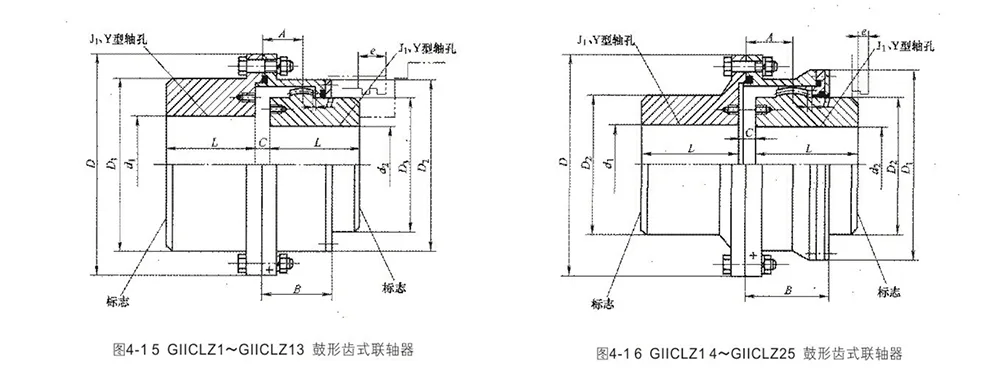

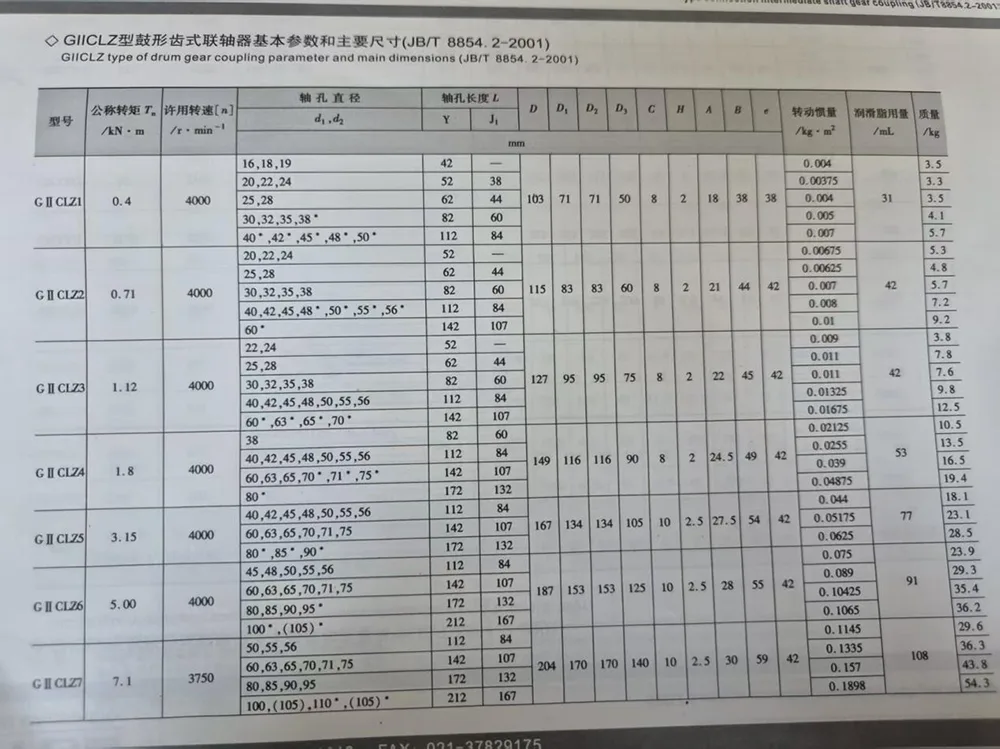

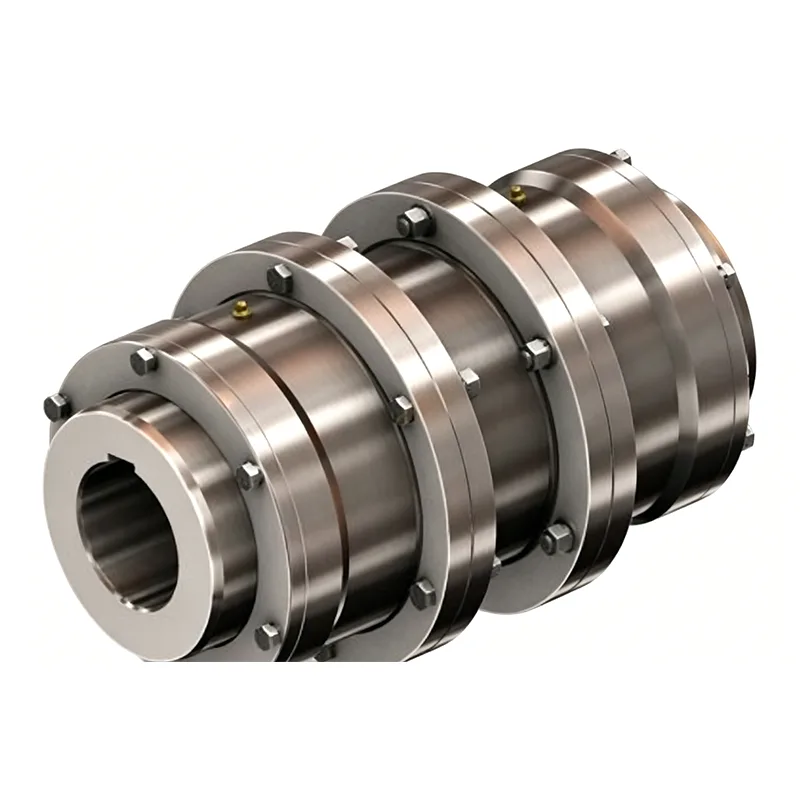

GIICLZ típusú csatlakozás közbenső tengely (keskeny) dob fogaskerekes tengelykapcsoló fogtávolság, amely lehetővé teszi a relatív sugárirányú elmozdulást kicsi, kompakt, tehetetlenségi nyomaték kicsi, a névleges átvitelhez Moment 400 ~ 4500000 N · m szintű két koaxiális tengely meghajtó csatlakozás. A 4-15. és a 4-16. ábrán látható szerkezettípus az alapvető paramétereket és a fő méreteket lásd a 4-11. táblázatban.

GIICLZ típusú dob fogaskerekes tengelykapcsoló közbenső tengellyel

A nagy távolságú átviteli munkakörülményekre szabva, forrásgyárak igényesen gyártják, stabil és megbízható minőségben.

Kiváló minőségű acélból kovácsolt, edzett fogaskerékfogakkal, kiváló kopásállósággal, ütésállósággal és kiemelkedően nagy nyomatéktartó képességgel rendelkezik. A közbenső tengely csatlakozási kialakításának köszönhetően alkalmas nagy tengelytávolságú berendezések telepítésére. Kompakt szerkezete és kis tehetetlenségi nyomatéka biztosítja a stabil és sima sebességváltó működést.

Kiváló radiális, axiális és szögelmozdulás kompenzációs teljesítménnyel rendelkezik, amely hatékonyan ellensúlyozza a telepítési hibákat és az üzemi deformációt, és csökkenti a berendezés működési veszteségét. Kiváló tömítési teljesítményével por- és zsírszivárgásmentes, alkalmazkodik a kemény munkakörülményekhez. Ritka karbantartást igényel, és jelentősen csökkenti az üzemeltetési és karbantartási költségeket.

Széles körben alkalmazható nagy teherbírású erőátviteli berendezésekre a kohászatban, bányászatban, emelőberendezésekben, építőanyagokban, nehézipari gépekben és más területeken. A teljes specifikáció elegendő raktáron van, és a nem szabványos testreszabás támogatott. Stabil átvitelével és hosszú élettartamával a hosszú távú erőátvitel kedvelt tartozéka.

1. A tehetetlenségi nyomaték és a tömeg Jl típusú tengelyre számítva, beleértve a tengelyt is.

2. Akna átmérőjű akna vízoszlop jelzett lárvák L méretű, csak dl-hez használt.

3. Javasolt felhasználás Jl típusú tengelysorozat.

4. Átmérőjű tengely egy konzol nem szükséges, ha az új design

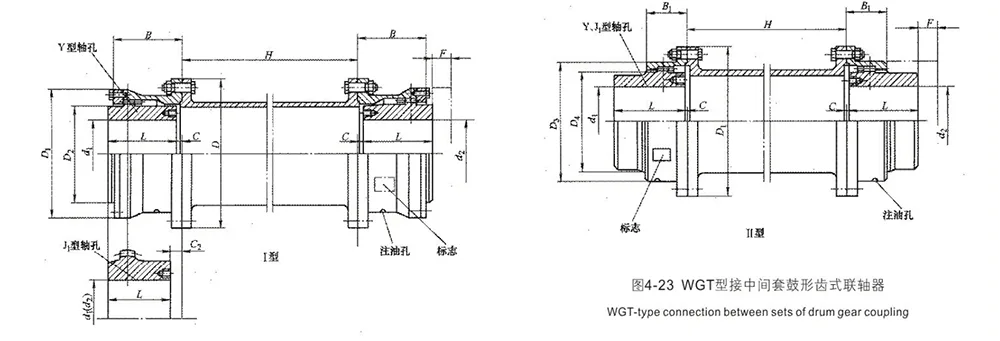

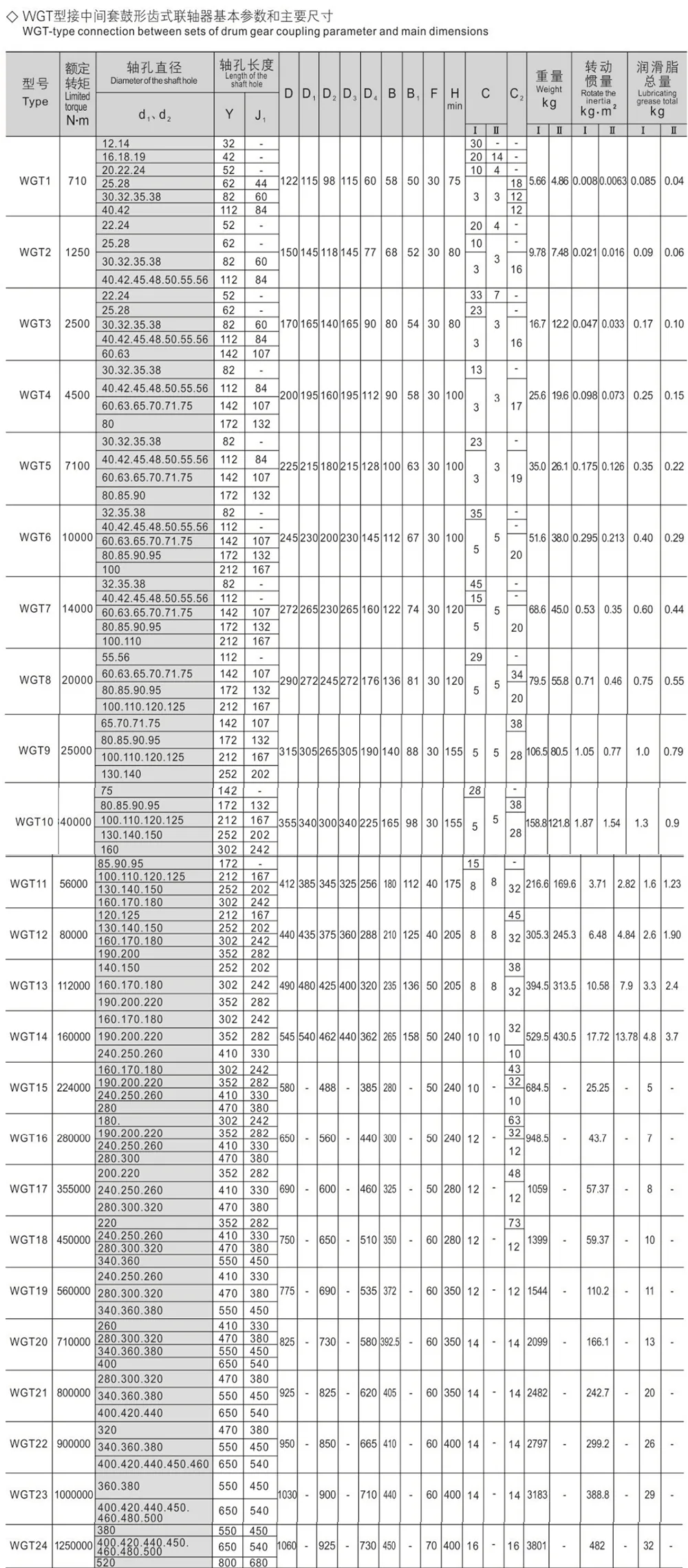

WGT-típusú kapcsolat az alkalom távolsági összekötésére alkalmas lakásméret, a 4-23. ábrán látható szerkezeti típus alapparaméterei és a 4-23. táblázat főbb méretei, a megengedett sebesség és A 4-24. táblázatban látható középső halmazok minősége, tehetetlenségi nyomatéka és tehetetlenségi nyomatéka.

WGT típusú dobfogaskerekes tengelykapcsoló közbenső karmantyúval

WGT típusú dobfogaskerekes tengelykapcsoló közbülső karmantyúval Ezt a terméket kifejezetten nagy fesztávú és hosszú távú átviteli forgatókönyvekhez fejlesztették ki. Ezt a terméket eredeti gyártók gondosan gyártják, kitűnő kivitelezéssel és megbízható minőséggel.

Nagy szilárdságú ötvözött acélból precízen kovácsolják, fogaskerekei fogait nagyfrekvenciás oltással kezelik. Nagy keménységű, jó szívósság, kiváló ütésállóság és kopásállóság jellemzi, rendkívül nagy nyomatékot képes elviselni, és nem könnyű deformálódni vagy megsérülni nagy terhelés mellett. Az integrált közbenső hüvely szerkezetének köszönhetően alkalmas nagy tengelytávolságú berendezések csatlakoztatására és felszerelésére. Tömör és kompakt elrendezése és kis tehetetlenségi nyomatéka stabil és alacsony zajszintű átvitelt tesz lehetővé.

A komplett specifikációk teljes skáláját biztosítjuk, és igény szerint támogatjuk a testreszabott feldolgozást. Széles körben alkalmazzák a bányászat, kohászat, szállítóberendezések, építőipari gépek, villamosenergia- és nehézipari területek nagy távolságú erőátviteli rendszereiben, magas átviteli hatékonysággal és hosszú élettartammal büszkélkedhet, ideálisan illeszkedő átviteli alkatrész a távolsági átviteli berendezésekhez.

1. A minőség és a tehetetlenségi nyomaték az Y típusú legnagyobb tengelyfurathosszra számított közelítések, nem pedig a középső halmazra.

2. forgatási sebesség engedélyezése a következő oldalon. A kritikus fordulatszámot a középső készlet hosszával és súlyával kell ellenőrizni.
