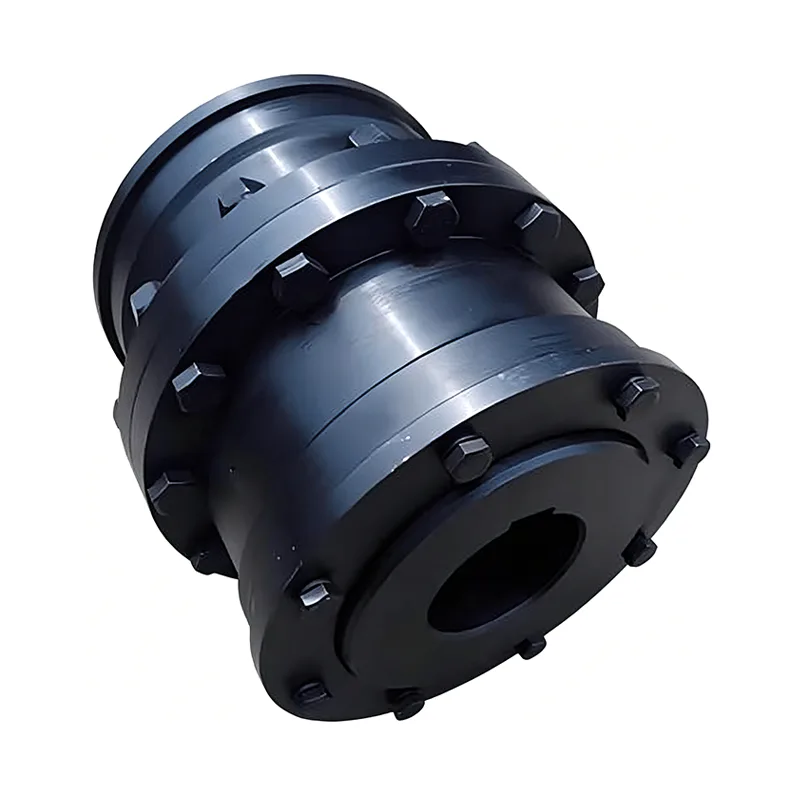

NGCL típusú dob fogaskerekes tengelykapcsoló

Az NGCL Type Drum Gear Coupling egy speciális, integrált erőátviteli alkatrész emelőgépekhez – egy ritka egyedi termék a piacon, amely egyedülállóan egyesíti a fékezőkereket és a fogaskerekes tengelykapcsolót egyetlen egységben. A hagyományos fogaskerekes tengelykapcsolókkal ellentétben – amelyek külön összeszerelést, önálló féktárcsa hozzáadását és unalmas helyszíni beállítási eljárásokat igényelnek – az NGCL egyetlen, egységes öntvénybe integrálja a sebességváltó hajtóműházát és a fékkereket. A komplett szerkezeti egységként szállítva hatékonyan kiküszöböli a forrásnál gyakori problémákat, mint például a helyszíni összeszerelési hibák és a fékszinkronizálási hibák.

A fékező kerék precíziós megmunkáláson esik át, így biztosítva a sík, sima súrlódó felületet; A koronás fogaskerekes fogaskerekek eltolódás-kiegyenlítő képességeivel kombinálva az egység nem csak megbízhatóan továbbítja a nagy igénybevételre ható nyomatékot, hanem megkönnyíti a precíz fékezést is a különféle fékrendszerekkel együtt – kifejezetten az emelőberendezések működési igényeinek kielégítésére, mint például a gyakori indítások, leállások és az azonnali fékezési követelmények.

Melyek a legfontosabb megkülönböztető jellemzők a szabványos, általános célú fogaskerekes tengelykapcsolókhoz képest?

1. Integrált szerkezeti tervezés

A fékkerék és a tengelykapcsoló test egyetlen, integrált egységként van öntve. Ezzel szükségtelenné válik a független fékelemek külön beszerzése és beszerelése, ezáltal leegyszerűsödik a gépek teljes sebességváltó elrendezése. Jelentősen megtakarítja az emelőberendezésekben jellemzően rendelkezésre álló korlátozott beépítési helyet, ami kompaktabb és áramvonalasabb szerkezeti konfigurációt eredményez.

2. Nagy pontosságú fékezési súrlódási felület

A fékezőkerék súrlódó felületét precíziós fordulási technikákkal dolgozzák fel, biztosítva a kivételes síkságot és szűk mérettűréseket. Ez tökéletes, zökkenőmentes interfészt tesz lehetővé a piacon jelenleg elérhető standard fékrendszerek széles skálájával, érzékeny fékezést biztosítva akadozás vagy késés nélkül.

3. Emelés-specifikus feltételekhez optimalizálva

Szinkronizált, összehangolt működést biztosít az erőátvitel és a mechanikus fékezés között. Ez hatékonyan oldja meg az emelőberendezések általános működési problémáit – például a nagyfrekvenciás indításokat és leállásokat, a késleltetett fékezési reakciót és a helyszíni összeszerelés során fellépő jelentős koaxiális eltéréseket –, miközben kifejezetten úgy tervezték, hogy ellenálljon az emelési műveletekre jellemző váltakozó lökésterheléseknek.

A termék szerkezete és teljesítménye

A racionalizált szerkezeti elrendezésnek köszönhetően az NGCL típusú dobfogaskerekes tengelykapcsolót átfogóan úgy alakították ki, hogy megfeleljen az emelőberendezések nagy intenzitású és nagyfrekvenciás működési igényeinek három kulcsfontosságú dimenzióban: illeszkedési pontosság, környezetvédelem és könnyű összeszerelés/karbantartás.

- Magas merevség; Ellenáll a deformációnak és a kilazulásnak: A fékkerék és a hajtóműház nagy pontosságú illeszkedést és erős szerkezeti integritást biztosít, biztosítva az egység teljes merevségét. Az emelési műveletekre jellemző pillanatnyi lökések és váltakozó terhelések hatására a tengelykapcsoló ellenáll a szerkezeti deformációknak, a karima kilazulásának és a hajtóműház eltolódásának, ezáltal biztosítva a kivételes üzemi stabilitást.

- Teljesen lezárt; Kíméletlen környezethez igazítva: A kiváló minőségű kompozit tömítőszerkezettel ellátott tengelykapcsoló háromrétegű védelmet nyújt a por, a víz behatolása és a zsírszivárgás ellen. Ez lehetővé teszi, hogy ellenálljon a hosszú távú, nagy intenzitású folyamatos működésnek kültéri, szabadtéri környezetben, amelyet magas porszint, magas páratartalom és minden időjárási viszonyok jellemeznek.

- Kényelmes összeszerelés; Egyszerű karbantartás: Az általános szerkezet jól szervezett, megkönnyíti az összeszerelést, az igazítást és a finomhangolást anélkül, hogy speciális vagy összetett szerszámokra lenne szükség. A rutinszerű karbantartás csak időszakos kenést igényel, ami hatékonyan csökkenti a karbantartással járó munkaerőköltségeket és minimalizálja a berendezések leállási veszteségeit, ezáltal biztosítva a gépek hosszú távú, stabil működését.

Karbantartási ajánlások

- Időszakos kenés és karbantartás: Rendszeres időközönként, a működési gyakoriságtól függően töltse fel jó minőségű hajtóműzsírral. A gyakori indításokkal és leállásokkal járó alkalmazásoknál ajánlatos havonta ellenőrizni a kenési állapotot, és 3-6 havonta elvégezni a teljes zsírcserét. Ez megakadályozza a hajtómű felületeinek száraz súrlódását, a rendellenes kopást és a sebességváltó akadozását, biztosítva a dob alakú fogaskerék fogak zökkenőmentes összekapcsolódását.

- Fékkerék felületének ellenőrzése: A rutin ellenőrzések során fokozottan ügyeljen a fékkerék súrlódó felületének állapotára. Promptly remove any accumulated dust, oil residue, or impurities to prevent surface slippage, which could lead to brake failure or delayed braking response. Ha a súrlódó felület egyenetlen kopást, hornyolást vagy deformációt mutat, azonnal végezzen javítást vagy cserét a fékezés pontosságának biztosítása érdekében.

- Tömítések és rögzítőelemek ellenőrzése: Rendszeresen ellenőrizze a végtömítések és tömítések épségét. Azonnal cserélje ki őket, ha az elöregedés, szivárgás vagy sérülés jeleit észleli, hogy megakadályozza a por és esővíz bejutását a belső térbe és a hajtóműház kopását. Ezzel egyidejűleg ellenőrizze a karimacsavarok meghúzását, hogy elkerülje a hosszan tartó vibráció okozta kilazulást vagy eltolódást. - Üzemállapot-kezelés: Szigorúan tiltsa a túlterhelés vagy túlzott sebesség melletti hosszabb ideig tartó működést. Kerülje a gyakori, nagy intenzitású vészfékezést, hogy minimalizálja a hajtóműtest és a fékdob azonnali ütközési kopását. A szabadban üzemelő berendezéseknél gondoskodjon megfelelő védőintézkedésekről a közvetlen napsugárzásnak és az esővízbe való bemerülésnek csökkentése érdekében, ezáltal lelassítva az alkatrészek öregedésének sebességét.

Közvetlenül a gyárból modellünk előnyei

A Jiteng szigorúan betartja az ipari szabványokat az NGCL típusú dobfogaskerekes tengelykapcsolóink ​​teljes gyártási folyamata során. Átfogó szolgáltatási láncot hoztunk létre – amely magában foglalja a minőségellenőrzést, a készletkezelést, az egyedi gyártást és az értékesítés utáni támogatást –, hogy megvédjük ügyfeleink beszerzési és működési érdekeit.

- Szigorú, többlépcsős minőségellenőrzés: A gyár elhagyása előtt minden késztermék három alapvető vizsgálati szakaszból áll: precíziós méretellenőrzés, névleges nyomatékterhelési vizsgálat és átfogó vizuális átvilágítás. Ez a szigorú folyamat biztosítja, hogy ne kerüljenek kiszállításra hibás termékek, garantálva minden egység stabil és megbízható minőségét.

- Közvetlen gyári ellátás bőséges raktárkészlettel: A tisztán közvetlen értékesítési modellt használva megszüntetjük a közvetítők által jellemzően megszabott felárak rétegeit. A gyors szállítás érdekében készenlétben tartjuk a szabványos specifikációkat. Ezenkívül a nagy volumenű vásárlások többszintű árengedményekre is jogosultak, amelyek kivételes ár-érték arányt kínálnak.

- Átfogó, nem szabványos testreszabási támogatás: Teljes dimenziós testreszabási lehetőségeket kínálunk, hogy megfeleljen a specifikus berendezési követelményeknek – beleértve a nem szabványos külső méreteket, a speciális furatméreteket és az egyedi kulcshorony specifikációkat. Ezenkívül speciális működési környezetekhez, például magas hőmérséklethez, magas páratartalomhoz vagy nagy porterheléshez szabott folyamatfrissítéseket és módosításokat is végrehajthatunk.

- Egyablakos műszaki és értékesítés utáni támogatás: Számos ingyenes műszaki szolgáltatást nyújtunk – beleértve a termékválasztási útmutatást, a telepítési utasításokat és a működési optimalizálási tanácsadást –, amelyeket egy robusztus és átfogó értékesítés utáni támogatási rendszer támogat.

GYIK

- 1. kérdés: Mi a legfontosabb különbség az NGCL tengelykapcsoló és a GIICL/GICL fogaskerekes tengelykapcsolók között?

V1: Az NGCL Type Drum Gear Coupling integrált, egy darabból álló fékdob-kialakítással rendelkezik, amely az erőátvitel és a fékezés kettős funkcióját szolgálja. Kifejezetten emelő- és csörlőberendezésekben való használatra készült. Ezzel szemben a GIICL és GICL modellek tisztán sebességváltó-fókuszú tengelykapcsolók; hiányzik a belső fékszerkezet, és külön külső fékdob felszerelését igénylik. Ezeket a modelleket jellemzően nagy teherbírású gépekben – például golyósmalmokban és szállítószalag-rendszerekben – használják, ahol nincs szükség fékfunkciókra.

- Q2: Ha a meglévő emelőberendezésem régebbi típusú fékrendszert használ, kompatibilis lesz vele az NGCL fékdob?

A2: A szabványos féktárcsafelület úgy van megmunkálva, hogy megfeleljen a szokásos fékméreteknek, lehetővé téve a közvetlen felszerelést a piacon jelenleg elérhető legtöbb fő emelőfékhez. Speciális, nem szabványos fékspecifikációkhoz gyárunk kérésre testreszabhatja a féktárcsa külső átmérőjét és szélességét.

- Q3: Alkalmas ez a tengelykapcsoló hosszú távú használatra kültéri ipari létesítményekben működő felső darukon?

A3: Igen, az. A termék beépített por- és vízálló tömítőszerkezettel rendelkezik, amely képes megakadályozni a kültéri esővíz, homok és por bejutását. Ez biztosítja, hogy minden időjárási viszonyok között megfeleljen a kültéri emelőberendezések működési követelményeinek – beleértve a gyakori indításokat és leállításokat is.
