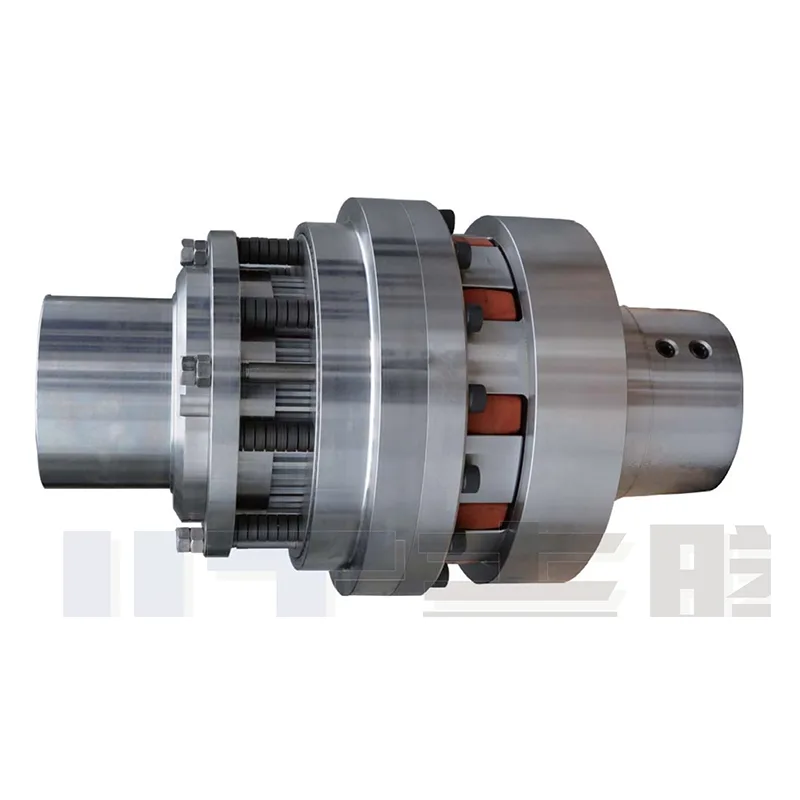

Többlemezes súrlódási nyomatékhatároló

A többlemezes súrlódási nyomatékhatároló egy kompozit, csúszásgátló típusú túlterhelés-védelmi alkatrész, amelyet kifejezetten közepestől nagy nyomatékig terjedő, nagy igénybevételű üzemi körülményekhez fejlesztettek ki. A hagyományos egylemezes vagy szabványos többlemezes súrlódáshatárolókkal ellentétben a mi kialakításunk többrétegű, egymásra helyezett súrlódótárcsás szerkezetet alkalmaz. Ez a konfiguráció maximalizálja az effektív súrlódási felületet egy rendkívül kompakt telepítési hely mellett, így képes kezelni a több ezer Newtonmétert is elérő jelentős nyomatékterhelést.

Amellett, hogy a finomhangolható nyomatékbeállítások széles skáláját kínálja, és alkalmas a folyamatos közepes és nagy sebességű működésre, az egység azbesztmentes száraz súrlódó lemezekkel is rendelkezik. Ezek a lemezek eredendően rozsdaálló, kopásálló és robbanásbiztos tulajdonságokkal rendelkeznek, lehetővé téve az eszköz közvetlen alkalmazását veszélyes és összetett működési környezetekben anélkül, hogy további módosításokra lenne szükség.

Ezenkívül az egység rugalmas tengelykapcsolókkal párosítható, hogy kompenzálja a berendezés telepítése során fellépő különböző beállítási eltéréseket. Ez ideálissá teszi a nagy terhelésű ipari alkalmazásokhoz – például bányászati ​​műveletekhez és nagyméretű szállítószalag-rendszerekhez –, amely nélkülözhetetlen rugalmas biztonsági védelmi komponensként szolgál nagy igénybevételű átviteli rendszerekben.

A súrlódó tárcsák azbesztmentes, rozsdamentes száraz típusú súrlódó elemek, kiváló kopásállósággal és hosszú élettartammal robbanásbiztos alkalmazásokra alkalmasak.

Példák nemzetközi alkalmazásokra:

Többtárcsás nyomatékhatároló

Használható minden olyan alkalmazásban, amely túlterhelés elleni csúszásvédelmet (túlzott nyomatékot) igényel, megelőzi a berendezés károsodását és elkerüli az állásidő-veszteségeket.

- Ipari létesítmények / Erőmű kipufogógáz-szabályozása (Siemens, GE)

- Összeszerelő sorok (Niles-Simmons)

- Szénbányászati ​​gépipar (ThyssenKrupp, Grabe)

- Szélenergia-termelés (Samsung, Siemens, Bard, GE)

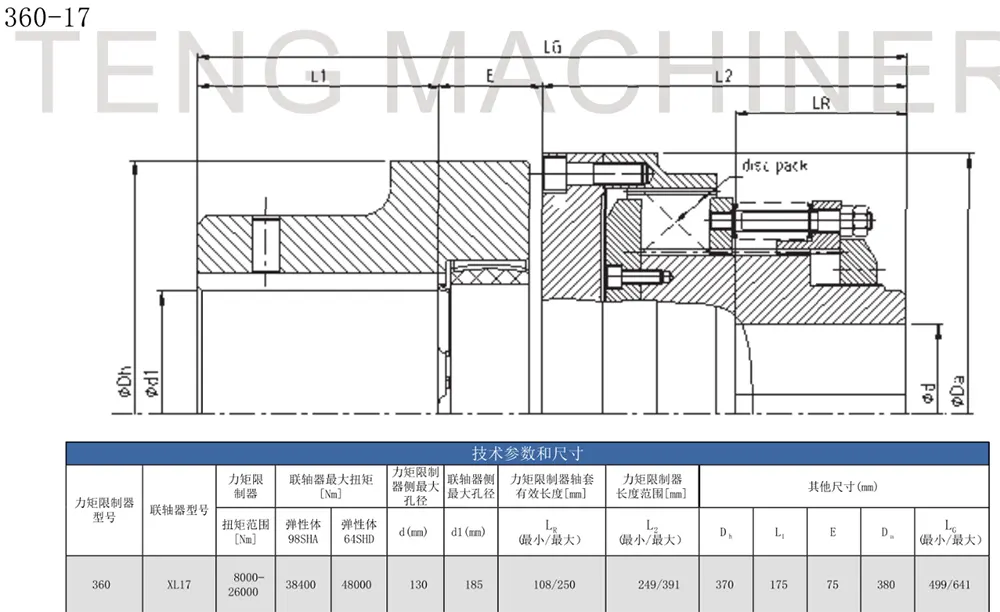

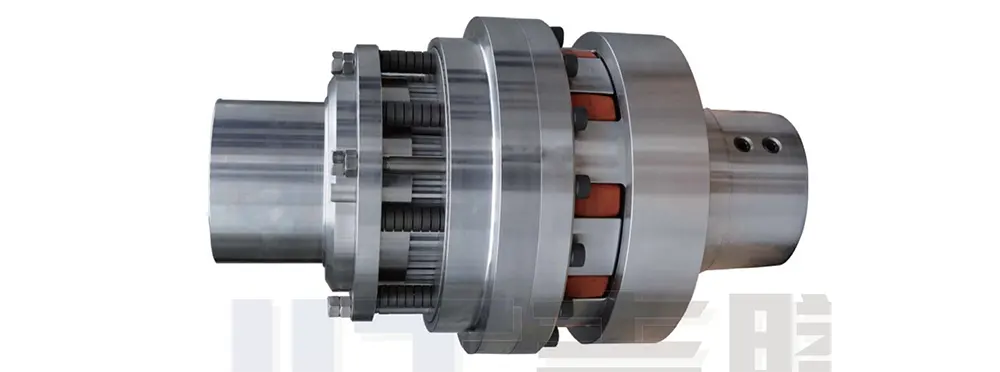

Többtárcsás nyomatékhatároló és pofa (pók) rugalmas tengelykapcsoló (1) kombinációja

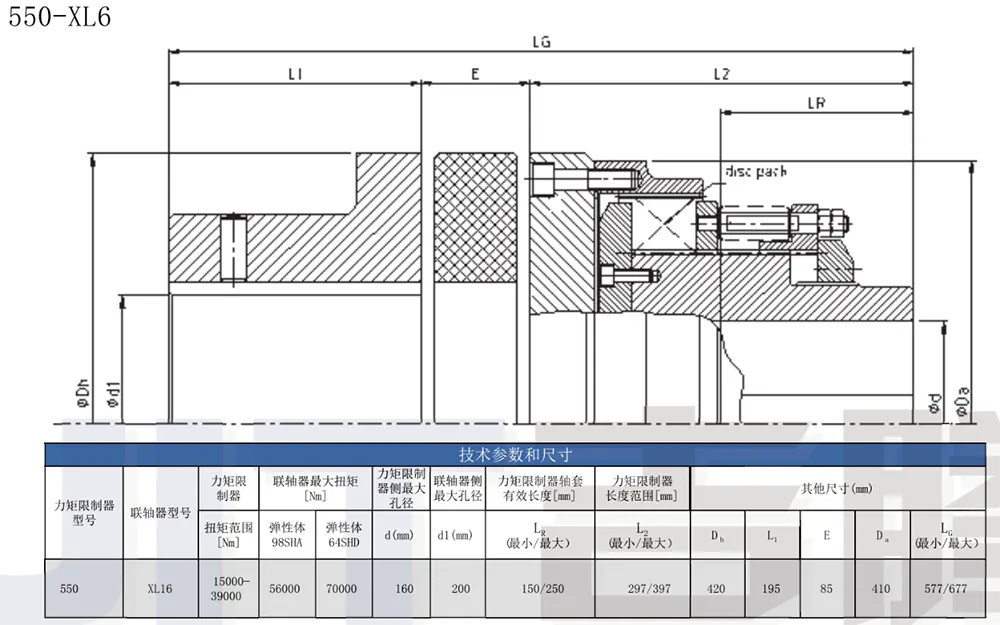

Többtárcsás nyomatékhatároló és pofa (pók) rugalmas tengelykapcsoló kombinációja (2)

Többtárcsás nyomatékhatároló és pofa (Spider) rugalmas tengelykapcsoló kombinációja (3)

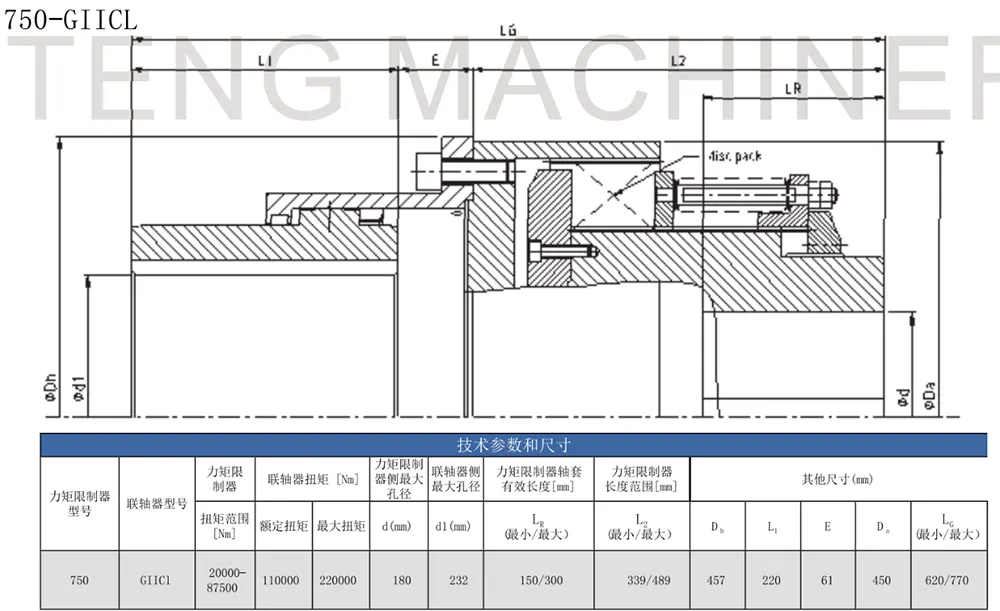

Többtárcsás nyomatékhatároló és teljes acél fogaskerék-tengelykapcsoló kombinációja (4)

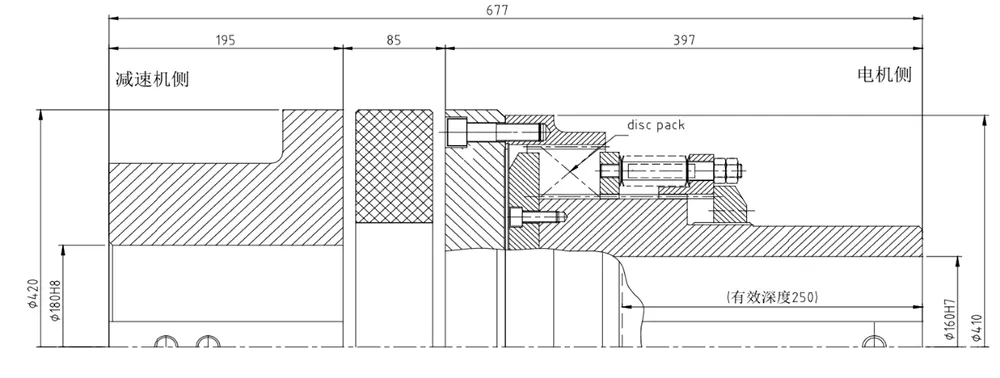

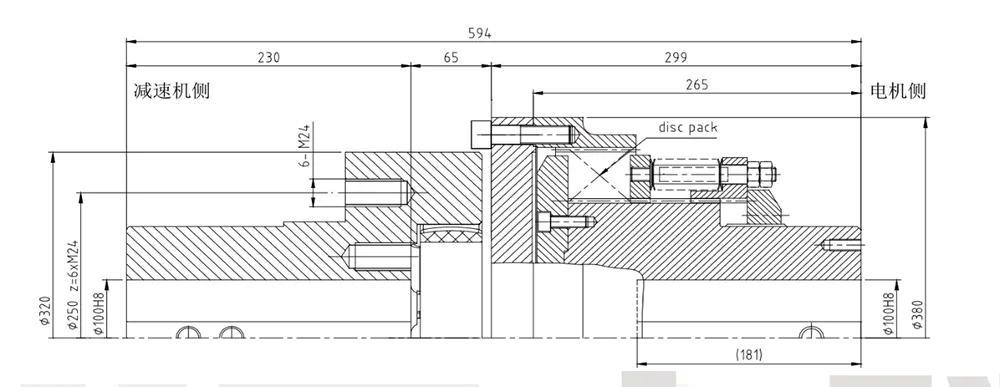

Többlemezes súrlódási nyomatékhatároló tipikus alkalmazási példái

525 kW-os szállítószalag meghajtására szolgál, a motor és a sebességváltó közé szerelve.

800 kW-os szállítószalag meghajtására szolgál, a motor és a sebességváltó közé szerelve.

1000 kW-1200 kW teljesítményű szállítószalagok meghajtására szolgál, a motor és a sebességváltó közé szerelve.

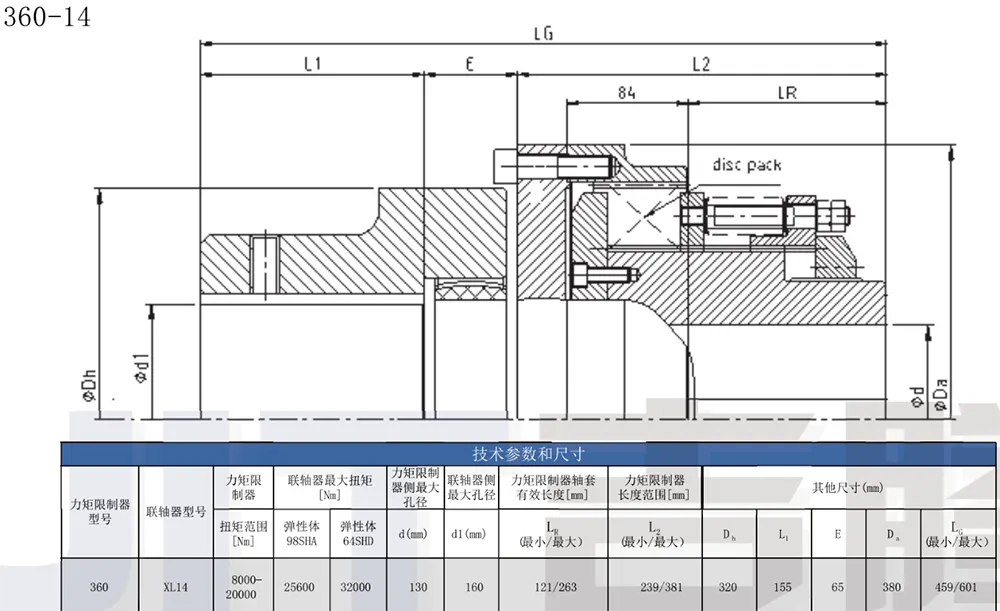

Műszaki adatok és alkalmazkodóképesség

A többlemezes súrlódási nyomatékhatároló kivételes alkalmazkodóképességet mutat a paraméterek, a csatlakozási módok, a forgási sebességek és az általános kompatibilitás tekintetében. Képes megfelelni a nagy teherbírású berendezések túlnyomó többségének telepítési és üzemeltetési követelményeinek, támogatva mind a szabványos kiválasztási lehetőségeket, mind a személyre szabott, nem szabványos testreszabásokat.

- Nyomaték terhelési tartomány: A szabványos modellek a közepestől a nagyig terjedő nyomatékspektrumot fedik le, elsősorban a nagy teljesítményű berendezések alkalmazását célozva. Speciális, rendkívül nagy terhelésű forgatókönyvekhez az ügyfél tényleges nyomatékparaméterei és a berendezés terhelési görbéi alapján személyre szabott testreszabási szolgáltatásokat kínálunk, biztosítva a teljes kompatibilitást minden típusú nehéz üzemi környezettel.

- Tengelyvég csatlakozási módok: Kompatibilis a piacon a két legelterjedtebb összeszerelési sémával: használhat szabványos kulcsos furatcsatlakozást – amely alkalmas a hagyományos erőátviteli tengelyekhez –, vagy párosítható kulcs nélküli zárszerkezettel (tágulási persely) a kulcs nélküli csatlakozás eléréséhez, amely ideális a nagy pontosságú átmérőjű, zéró tengelytávú sebességváltóhoz és zero-accomlash tartományhoz.

- Forgási sebesség adaptálhatósága: A standard modellek képesek közvetlenül kielégíteni a közepes és nagy sebességű berendezések folyamatos, megszakítás nélküli működési igényeit. Ha a berendezés névleges fordulatszáma meghaladja a szabványos modell felső határát, akkor kifejezetten optimalizálhatjuk a súrlódó anyagokat és a belső rugószerkezetet, hogy személyre szabott nagy sebességű megoldást hozzunk létre, hatékonyan oldva meg a túlterhelés elleni védelemmel járó kihívásokat a nagy sebességű alkalmazásoknál.

- Telepítési eltolódások kompenzációja: A termék különféle típusú rugalmas tengelykapcsolókkal integrálható, hogy hatékonyan elnyelje és kompenzálja az összeszerelési folyamat során fellépő tengelyirányú eltolásokat, sugárirányú eltéréseket és szögeltéréseket. Ez csökkenti a koaxialitás szigorú követelményeit a berendezés összeszerelése során, és segít minimalizálni a telepítési és üzembe helyezési költségeket.

Alapvető előnyei

A hagyományos retesz típusú és szabványos egylemezes súrlódási nyomatékhatárolókhoz képest a többlemezes súrlódási nyomatékhatároló kiemelkedő előnyöket mutat három fő dimenzióban: teherbíró képesség, beállítási pontosság és környezeti ellenálló képesség. Kifejezetten a nagy teherbírású berendezésekkel kapcsolatos kritikus ipari fájdalompontok kezelésére készült, mint például a túlterhelés elleni védelem nehézségei, a kopás és a kopás, valamint a zord munkakörülmények miatti működési korlátozások.

1. Nagy nyomatéksűrűség: nehéz terhelések befogadása szűk helyeken

A többrétegű halmozott súrlódó tárcsás szerkezetnek köszönhetően az egység jelentősen megnöveli a teljes súrlódó érintkezési felületet. A termék külső méreteinek növelése vagy további beépítési hely igénye nélkül megbízhatóan képes masszív nyomatékterhelést továbbítani – akár több ezer Newtonmétert (N·m) is. Ez ideálissá teszi nehézipari gépekhez, például nagyméretű szállítószalagokhoz és bányászati ​​berendezésekhez, hatékonyan oldja meg a korlátozott beépítési helyből adódó kihívásokat, amelyekkel gyakran találkoznak a nehézgépek.

2. Pontos nyomatékbeállítás és a védelmi küszöbök magas megismételhetősége

A kezelők széles tartományban finomhangolhatják a csúszási nyomatékot egyszerűen a belső rugó előfeszítési nyomásának beállításával. A beállított paraméterek nagy ismételhetőséget és rendkívül alacsony hibahatárokat mutatnak, biztosítva a hatékony és stabil erőátvitelt normál üzemi terhelés mellett. Hirtelen túlterhelés esetén a súrlódó felületek azonnal megcsúsznak, hogy eloszlassa az erőt, azonnali védelmet biztosítva a kritikus túlterhelési küszöbnél, miközben egyensúlyba hozza az átviteli hatékonyságot a berendezés biztonságával.

3. Kiváló anyagteljesítmény: zord és robbanásveszélyes környezetekhez igazítva

Az egység alapfelszereltsége az ipari minőségű, azbesztmentes száraz súrlódó tárcsák. A hagyományos, gyengébb súrlódású anyagok elkerülésével a tárcsafelületek rozsda- és kopásálló tulajdonságokkal rendelkeznek, ami jóval meghaladja a szabványos súrlódó alkatrészek élettartamát. A termék általános szerkezetét az igényes működési környezetekhez optimalizálták; nem igényel további tömítőtartozékokat vagy szerkezeti módosításokat, közvetlenül alkalmazható speciális munkaterületeken, ahol erős porfelhalmozódás, olajszennyeződés vagy szigorú robbanásbiztos követelmények jellemzőek.

GYIK

- 1. kérdés: Mi az alapvető különbség a többlemezes súrlódási nyomatékhatároló és a szabványos súrlódási nyomatékhatároló között?

A1: A szabványos súrlódási típusú határolók jellemzően egylemezes szerkezetet alkalmaznak, így csak könnyű és közepes terhelésekhez és kis-közepes méretű berendezésekhez alkalmasak. Ezzel szemben a többlemezes nagy teherbírású modell egymásra rakott többrétegű súrlódó szerkezetet használ, ami lényegesen nagyobb nyomatéksűrűséget eredményez. Egyenértékű fizikai térfogat mellett a teherbíró képessége többszörösére nőtt – képes ellenállni a több ezer N·m-t is elérő hatalmas nyomatékterhelésnek –, és kifejezetten nagy igénybevételű alkalmazásokhoz, például bányászati ​​gépekhez és nagyméretű szállítószalagokhoz tervezték.

- 2. kérdés: Kompenzálhatja-e ez az egység a telepítési eltolódásokat? Szükséges külön kuplung vásárlása is?

2. válasz: A termék önmagában nem rendelkezik önközpontú kompenzációs funkcióval; ezért a kollaboratív működéshez rugalmas csatolással kell párosítani. Kombinált telepítés esetén ez a beállítás hatékonyan kompenzálja a háromféle telepítési hibát – axiális, radiális és szögletes –, ezáltal leegyszerűsíti az összeszerelési folyamatot. Ideálisan alkalmas nagy méretű, nagy teherbírású gépekhez, ahol a tengely koaxialitás pontos szabályozása nehezen érhető el.

- 3. kérdés: Szükséges-e a tömítési szerkezet módosítása a veszélyes (robbanásbiztos) környezetben való használathoz?

A3: Nincs szükség másodlagos módosításra. Az egység gyárilag azbesztmentes, száraz súrlódó burkolatokkal érkezik, amelyek anyagtulajdonságai teljes mértékben megfelelnek a robbanásbiztos működési feltételek szigorú követelményeinek. Következésképpen az egység szabványos gyári konfigurációja közvetlenül telepíthető zord ipari környezetben – ideértve azokat, amelyeket por, gyúlékony/robbanásveszély, olajszennyezettség vagy magas páratartalom jellemez –, ezáltal megtakarítható a szerkezeti utólagos felszereléssel járó költség és idő is.

- Q4: Kínál testreszabást a nyomaték specifikációihoz? Készíthetők-e egységek konkrét berendezési rajzok alapján?

A4: Igen, a testreszabás teljes mértékben támogatott. A szabványos forgatónyomaték-specifikációink mellett műszaki csapatunk speciális, nagy nyomatékú modelleket tervezhet és tervezhet, amelyek pontosan az ügyfél speciális felszerelési követelményeihez vannak szabva – olyan tényezők figyelembevételével, mint a névleges nyomaték, a csúcsterhelési kapacitás és a maximális fordulatszám. Továbbá személyre szabott megmunkálási szolgáltatásokat kínálunk a nem szabványos tengelyátmérők és egyedi csatlakozási struktúrák kielégítésére.
