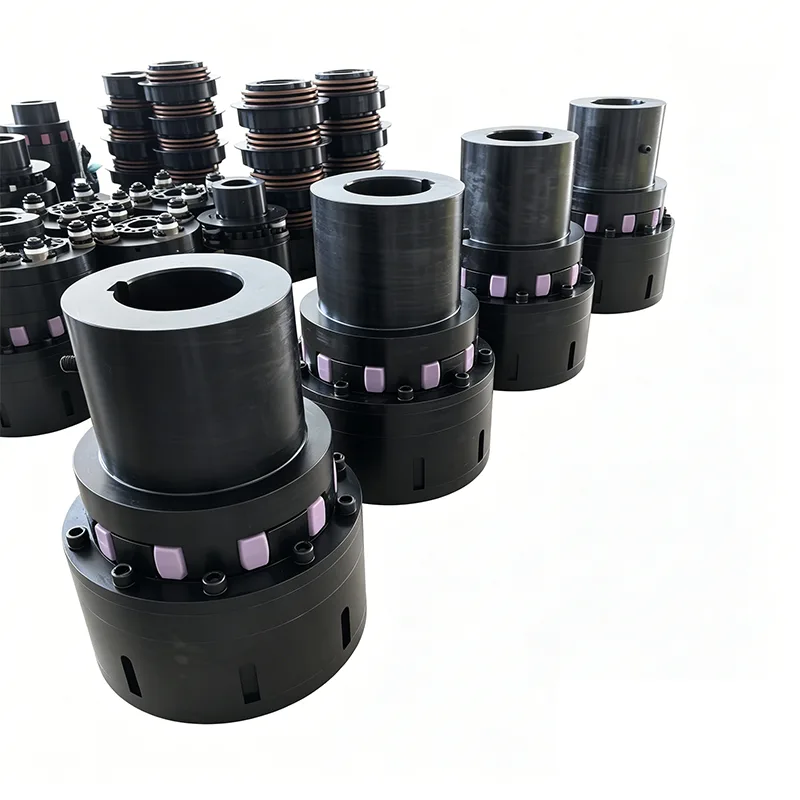

Több súrlódású nyomatékhatároló

A kínai sebességváltó-védelmi alkatrészek területén mélyen gyökerező Jiteng integrált gyártóként és egyablakos beszállítóként – a kutatás-fejlesztéssel és a gyártással egyaránt foglalkozik –, valamint a Multi-Friction Torque Limiter független fejlesztője és gyártója. Ez a termék egy csúszás típusú mechanikus túlterhelés elleni védelem, amely jelenleg a piac legsokoldalúbb nyomatékhatároló berendezése, amely a legszélesebb körű működési feltételekhez képes alkalmazkodni.

Miben különbözik a kioldó típusú nyomatékhatárolótól?

Ellentétben a kioldó típusú nyomatékhatárolókkal – amelyek aktiváláskor azonnal teljesen lekapcsolják az áramellátást – a Multi-Friction Torque Limiter több kopásálló súrlódó lemezkészletet használ átviteli közegként. Normál működés közben a statikus súrlódásra támaszkodik a nyomaték stabil átviteléhez. Ha azonban problémák merülnek fel – például anyagelakadások, pillanatnyi lökésterhelések vagy túlzott terhelési szintek – a súrlódó felületek között relatív elcsúszás lép fel. Ez a mechanizmus rugalmas csúszással nyeli el a túlterhelés hatását, nem pedig hirtelen leállítja a berendezést.

Alapszerkezet

A Multi-Friction Torque Limiter integrált, kompakt szerkezeti felépítéssel rendelkezik, szorosan, rendezett konfigurációban elhelyezett alkatrészekkel. A teljes összeállítás mentes a szükségtelen szerkezeti redundanciától, ezáltal minimálisra csökkenti a térbeli lábnyomot, miközben megkönnyíti a későbbi szétszerelést, karbantartást és alkatrészcserét.

- Alapelemek teljes készlete: A teljes szerelvény nyolc elsődleges alkatrészből áll: hajtólemez, hajtott lemez, kopásálló súrlódó lemezek, nyomórugók, nyomatékbeállító anya, reteszelő és pozicionáló elemek, adaptív persely és porálló védőház. Mindegyik komponens egy meghatározott funkciót tölt be, szinergiában működik az erőátviteli és a túlterhelés elleni védelem érdekében.

- Könnyű összeszerelés és beállítás: A szabványos, moduláris szerkezeti felépítésnek köszönhetően, amely magas alkatrész-kompatibilitással rendelkezik, a kezelőknek nincs szükségük speciális összeszerelési tapasztalatra a telepítési, beállítási és nyomatékbeállítási eljárások gyors elvégzéséhez.

- Külső porálló ház: egy külön porálló ház a belső mechanizmus elkülönítésére szolgál a külső portól és a levegőben lévő szennyeződésektől. Ez megakadályozza, hogy részecskék tapadjanak a súrlódó lemezek felületére, elkerülve ezzel az olyan meghibásodásokat, mint például a csúszási hibák vagy a sebességváltó vibrációja, és végső soron meghosszabbítja a súrlódó lemezek élettartamát.

Működési elv

A Multi-Friction Torque Limiter alapvető működési logikája a rugó előfeszítő nyomásának és a többlemezes súrlódó szerkezetnek a kombinációján alapul. Három különböző állapotban működik – normál sebességváltó, túlterhelés elleni védelem és automatikus alaphelyzetbe állítás –, és számos üzemmóddal kompatibilis, beleértve a folyamatos és szakaszos munkaciklusokat is.

- Normál erőátviteli mód: Normál terhelés alatti működés közben a nyomórugók folyamatosan állandó nyomást fejtenek ki, mindkét oldalon szorítva a súrlódó lemezeket. A nyomatékot a lemezek közötti statikus súrlódási erő továbbítja, így nulla átviteli holtjátékot, minimális működési zajt és stabil erőátviteli hatékonyságot biztosít – így ideális a folyamatos, hosszú távú működéshez.

- Túlterhelés-csúszás elleni védelmi mód: Ha a berendezés rendellenes körülményekkel találkozik – például anyagelakadással vagy hirtelen lökésterheléssel –, és a tényleges nyomaték meghaladja az előre beállított védelmi küszöbértéket, a súrlódó érintkezési felületek között relatív elcsúszás lép fel. Ez a "rugalmas csúszás" mód hatékonyan puffereli a túlterhelés hatását, megakadályozva a káros terhelések továbbterjedését a későbbi alkatrészekre (például motorokra, orsókra és reduktorokra), ezáltal megelőzve a berendezés károsodását a forrásnál.

- Teljesen automatikus visszaállítási mód: Miután a személyzet diagnosztizálta és elhárította a túlterhelési hibát – és a berendezés terhelése visszatért a normál szintre – a súrlódó lemezek mindkét oldalon automatikusan újra bekapcsolnak és a helyükre rögzülnek. Nincs szükség kézi beavatkozásra vagy a berendezés szétszerelésére; az átviteli rendszer azonnal visszaáll a normál működésre, jelentősen csökkentve az állásidőt.

Alkalmazási mezők

- Szállítószalag-rendszerek: kompatibilis a különböző anyagmozgató sorokkal, láncos szállítószalagokkal és serleges liftekkel; hatékonyan oldja meg az anyagfelhalmozódás vagy elakadás okozta hirtelen túlterhelési problémákat.

- Famegmunkáló és csomagoló berendezések: Integrálható a famegmunkáló gépekkel és a csomagoló-/töltőberendezésekkel, hogy tompítsa a feldolgozás során keletkező tranziens sokkterheléseket, ezáltal védve a precíziós átviteli szerkezeteket.

- Általános folyadék- és keverőberendezés: keverőberendezésekhez, ipari ventilátorokhoz és vízszivattyúkhoz használható; ideális a gyakori terhelésingadozásokkal és magas start-stop ciklusokkal jellemezhető sebességváltó-rendszerekhez.

- Könnyűipari automatizálás: A kis- és közepes méretű könnyűipari automatizálási gépek széles körében alkalmazható; kompakt felépítésű és könnyű szerelhetőségű, tökéletesen megfelel a kis- és közepes méretű automatizált gyártósorok biztonsági védelmi követelményeinek.

Gazdasági és gyakorlati érték

A fogaskerekes, golyós vagy retesz típusú túlterhelés elleni védelmi eszközökkel összehasonlítva a Multi-Friction Torque Limiter elsődleges előnye az alacsonyabb teljes birtoklási költségben rejlik, így kiváló választás a nagy volumenű berendezések integrációjához és az igényes, nagyfrekvenciás működési környezetekhez.

- Megfizethető beszerzési költség: Az egyszerű általános felépítésnek és az alkatrész-gyártási költségeknek köszönhetően az egység kivételes ár-érték arányt kínál. Ez ideális választássá teszi a berendezésgyártók számára, akik költséghatékony megoldásokat keresnek a tömeges integrációhoz és a tömeges készletezéshez.

- Egyszerű és költséghatékony karbantartás: Az össze- és szétszerelési folyamat egyszerű és kényelmes; a teljes egységen belül csak a súrlódó tárcsák minősülnek szabványos kopóalkatrésznek. A cserefeladatokhoz nincs szükség speciális precíziós szerszámokra, és egy személy is elvégezhető, jelentősen csökkentve a berendezések karbantartása előtt álló akadályokat és a munkaerőköltségeket.

- Csökkentett teljes termelési veszteség: Hatékonyan megelőzi a gyakori berendezések meghibásodásait – például tengelytörést, fogaskerék-forgácsolást és motor kiégést –, ezáltal csökkenti az alkatrészek beszerzési költségeit, ugyanakkor minimalizálja a meghibásodások okozta állásidőt, ami végső soron növeli a termelés általános hatékonyságát.

- Kivételes terméksokoldalúság: Átfogó termékcsaládunk a specifikációk teljes skálájával rendelkezik, és megfelel a magas ipari szabványosítási szinteknek. Az azonos specifikációjú termékek közvetlenül felcserélhetők a piacon jelenleg elérhető hasonló alkatrészekkel, ami lehetővé teszi a vállalatok számára, hogy konszolidálják alkatrészkészletüket és egyszerűsítsék az alkatrészkezelést.

Vállalati előnyök

A több súrlódású nyomatékhatárolók kiforrott hazai gyártójaként cégünk több mint egy évtizedet szentelt a mechanikus túlterhelés elleni védelemre szakosodva. Saját gyártósorainkat kihasználva átfogó átvitelvédelmi megoldásokat kínálunk belföldön és külföldön egyaránt, amelyeket magas kompatibilitás és alacsony költség jellemez.

1. Házon belüli gyártás szigorú minőség-ellenőrzéssel:

Minden terméket – a nyers kovácsolástól és a dörzstárcsás összetételtől a precíziós megmunkálásig és a végső összeszerelésig – teljes egészében házon belül gyártanak. A telephelyünket elhagyó minden egység szigorú nyomatékkalibráción és tartóssági teszten esik át a pontos csúszási küszöbértékek és a stabil működési teljesítmény biztosítása érdekében.

2. Bőséges készlet és gyors szállítás:

Kész leltárt tartunk fenn a standard modellekből (komplett egységek) és a tartalék súrlódó tárcsákból. Teljesen fel vagyunk szerelve a mintakérések, a kis tételes rendelések és a teljes konténeres exportrendelések teljesítésére, ezáltal jelentősen lerövidítjük a szállítási határidőket tengerentúli ügyfeleink számára.

3. Ingyenes, személyes termékválasztási konzultáció:

Technikai csapatunk elemzi az olyan tényezőket, mint a berendezés forgási sebessége, motorteljesítménye, működési feltételei és telepítési helye. Azáltal, hogy világosan megkülönböztetjük a csúszó- és a kioldó típusú termékeket, minden ügyfelünk számára a legmegfelelőbb modellt és specifikációkat találjuk, így hatékonyan megelőzzük a kiválasztási hibákat már a kezdeti tervezési szakaszban.

4. Átfogó életciklus-támogatási szolgáltatások:

Díjmentesen biztosítunk részletes termékméret-rajzokat, szerelési útmutatókat és nyomatékbeállítási paramétertáblázatokat. Tengerentúli ügyfeleink számára távoli videós útmutatást is kínálunk a telepítéshez és az üzembe helyezéshez, segítve a helyszínen felmerülő üzemeltetési kihívások megoldását.
