Z7B típusú zárszerkezet

A Z7B típusú zárszerkezet egy speciális, kulcs nélküli súrlódó zárszerkezet, dupla kúpos kialakítással, amelyet kifejezetten a közepes és nagy tengelyátmérőjű nagy igénybevételű alkalmazásokhoz terveztek:

1. Szerkezeti konfiguráció: Egy belső gyűrűből áll, amely két külső gyűrűvel párosul. A kialakítás belső szorítóerő-mechanizmust alkalmaz – amely befelé nyomódik anélkül, hogy kifelé tágulna –, amely nagy érintkezési felületet és kivételes központosítási pontosságot biztosít.

2.  Megnövelt szilárdság: mind a teljes falvastagságot, mind a szerkezeti merevséget átfogóan megerősítették; következésképpen névleges teherbíró nyomatéka meghaladja a standard, könnyű Z7A modellét.

3.  Elsődleges alkalmazások: Elsősorban fogaskerekes reduktorok üreges tengelyeinek reteszelésére és nagy teljesítményű átviteli rendszerek nagy teherbírású alkatrészeinek rögzítésére tervezték, és széles körben használják nehézipari berendezések teljes készletében olyan ágazatokban, mint a kohászat, a bányászat, a kikötői műveletek és a szélenergia-termelés.

Fáradtság és ütésállóság

A Z7B típusú reteszelőegység teljesen merev súrlódó erőátviteli szerkezetet alkalmaz. Kialakításánál fogva elkerüli az elasztikus alkatrészekkel kapcsolatos gyakori buktatókat – különösen az elöregedés és az azt követő meghibásodás kockázatát –, így ideálisan alkalmas az acélgyárakra, bányákra és kikötői létesítményekre jellemző váltakozó ütésű működési feltételekre.

1.  Elasztikus gyengeségek kiküszöbölése: A merev kúpos felületekre hagyatkozva a forgatónyomaték átvitele során kiküszöböli a szokásos rugalmas tengelykapcsoló-alkatrészek belső hiányosságait – például az öregedési hajlamot és a kifáradásos meghibásodást. Következésképpen immunis a teljesítményromlással szemben, amelyet gyakran a rugalmas bomlás okoz.

2. Igényes körülményekhez való alkalmazkodás: Úgy tervezték, hogy ellenálljon a gyakori indítási-leállítási ciklusoknak, az előre-hátramenetekből eredő ütközési terheléseknek, valamint a folyamatos, nagy igénybevételnek örvendő, éjjel-nappali működésnek, kiemelkedő tűrőképességet mutatva a váltakozó terhelésekkel szemben.

3.  Kivételes tartósság: A szerelvény még hosszan tartó és ismétlődő ütési terhelések esetén sem lazul meg, csúszik meg, vagy nem romlik a nyomaték. Megszakítás nélküli, folyamatos működésre képes egész évben, tartóssága messze felülmúlja a hagyományos tengelykapcsoló alkatrészekét.

Mezői alkalmazkodóképesség

A szerelvény nagy toleranciát kínál a szerelési hibákkal szemben, kevésbé szigorú követelményeket támasztva a munkadarabok megmunkálási pontosságával szemben. Ez a funkció kifejezetten azokat a kihívást jelentő összeszerelési problémákat oldja meg és oldja meg, amelyek gyakran előfordulnak régebbi berendezésekkel végzett munka során, ahol a tengelyfelületek elhasználódhattak vagy sérültek.

1.  Magas tolerancia az illesztési eltérésekre: Erős kapacitást mutat a tengely és az agy közötti illeszkedési tűrések eltéréseinek kezelésére. Ez a képesség alacsonyabb precíziós szabványokat tesz lehetővé a munkadarabok kezdeti megmunkálása során, ezáltal csökkentve az alkatrészek precíziós megmunkálásával kapcsolatos általános költségeket.

2. A Z7B típusú reteszelőegység kompenzálja az elöregedett berendezések hibáit – például a tengelyfelület kopását, az enyhe ovális deformációt és a túlzott illesztési hézagot –, ezáltal kiküszöböli a sebességváltó holtjátékát anélkül, hogy ki kellene cserélni a teljes tengely- és agyszerelvényt, lehetővé téve a költséghatékony utólagos felszerelést.

3. Az összeszerelési helyzet szabadon állítható, és nem igényel pontos alappont pozicionálást, hatékonyan csökkentve a régebbi berendezések helyszíni utólagos felszerelésének bonyolultságát.

Szerkezetbiztonsági teljesítmény

A zárt, beépített szorítószerkezetet kihasználva a Z7B típusú zárszerkezet számos, a hagyományos párhuzamos kulcscsatlakozásokkal összefüggő biztonsági kockázatot megold, stabil és megbízható zárási teljesítményt biztosítva még zord üzemi körülmények között is.

1. Kiküszöböli a hagyományos párhuzamos kulcsokhoz kapcsolódó gyakori meghibásodási kockázatokat – mint például a kopást, törést, tengelyirányú elmozdulást és a sebességváltó beékelődését –, ezáltal növeli a berendezés működésének biztonsági redundanciáját.

2. Az integrált szerkezet egyenletesen osztja el a terheléseket, megakadályozva a helyi feszültségkoncentrációkat; következésképpen a szerelvény rendkívül ellenálló az alkatrészek eltolódásával, leválásával vagy működés közbeni törésével szemben.

3. Biztonságos zárat tart fenn súlyos körülmények között is – beleértve a nagy lökésterhelést, a magas hőmérsékletet, a poros környezetet és az erős vibrációt –, ezáltal megakadályozza a berendezés károsodását és a gyártásbiztonsági eseményeket, amelyeket a sebességváltó hirtelen meghibásodása okoz, és végső soron növeli a gép általános biztonsági tényezőjét.

Alapvető specifikációk

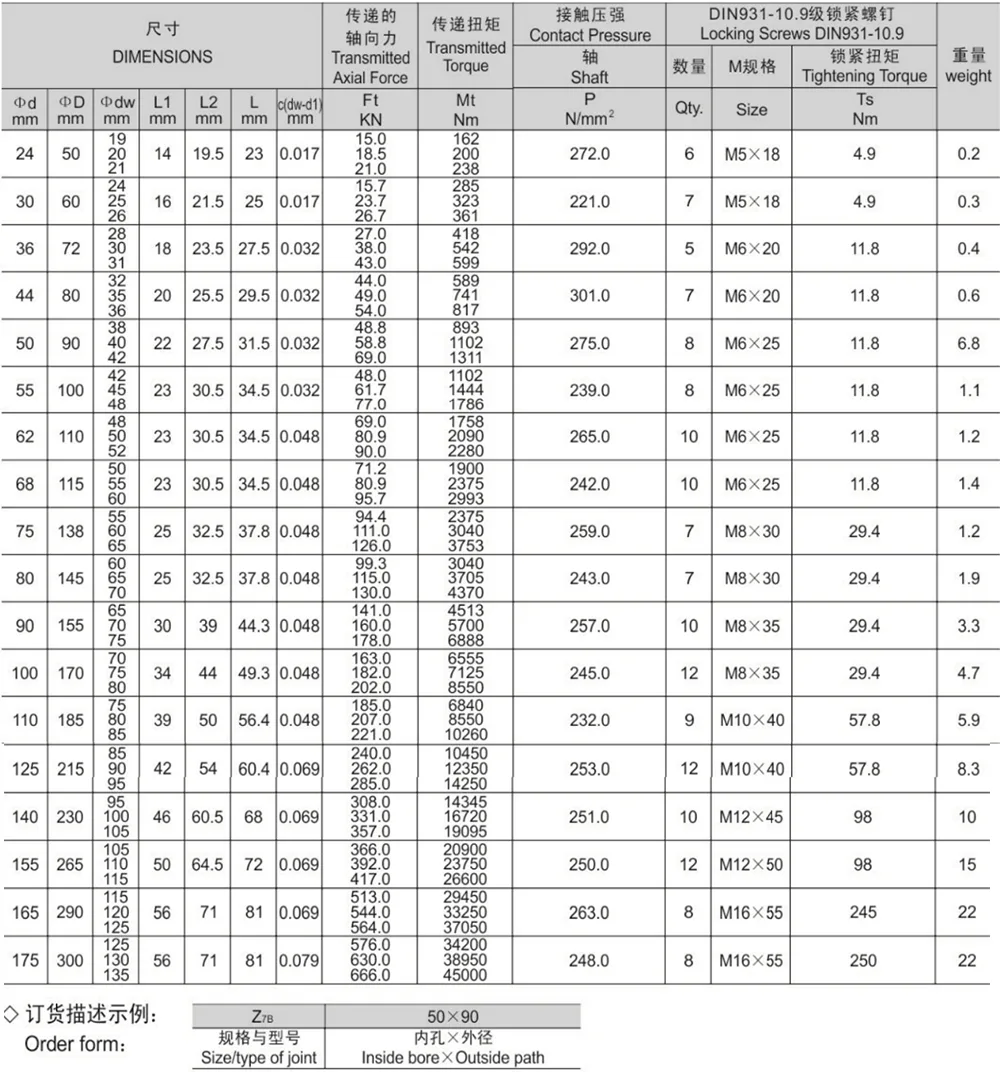

A Z7B típusú reteszelőegység alapvető méretek és paraméterek átfogó sorozatában kapható. A termék kiválasztásához tekintse meg a Z7B reteszelőegység alapvető méret- és paramétertáblázatát, hogy meghatározza a megfelelő modellt a tengelyátmérő, a névleges nyomaték és a rendelkezésre álló beépítési hely alapján.
