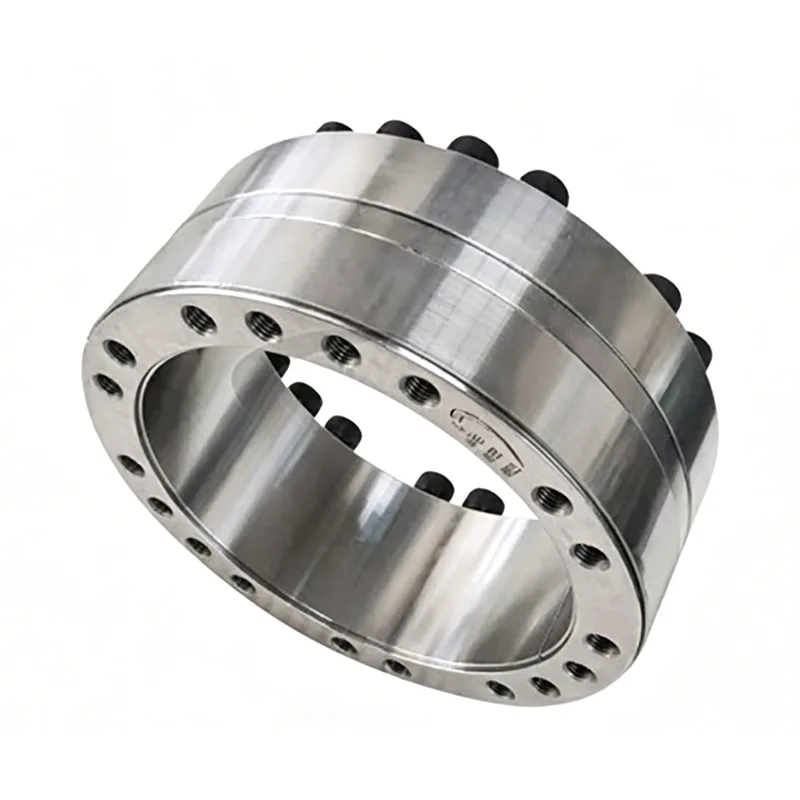

Z5 típusú zárszerkezet

A Z5 típusú reteszelőegység egy speciális csatlakozóelem, amelyet nagy átmérőjű tengelyekkel rendelkező, nagy teherbírású berendezésekhez terveztek. Kiküszöböli a bonyolult összeszerelési eljárásokat – nem igényel sem termikus illesztést, sem speciális szerszámokat –, és kivételesen alacsony szerelési akadályokkal büszkélkedhet. Támogatja a többszörös egységek soros csatlakoztatását a változó nyomatékigényekhez, kompatibilis mind az új, mind a régi nehézipari gépekkel, közvetlenül helyettesíti az importált alkatrészeket, és úgy tervezték, hogy ellenálljon a szélsőséges működési feltételeknek, ezáltal megkönnyíti a berendezések átviteli rendszereinek költséghatékony frissítését.

1. A Z5 típusú reteszelőegységet a tengely és a tengelyre szerelt alkatrészek összekapcsolására használják, a nyomaték, az axiális erő vagy a kettő együttes terhelésének átvitelére.

2. A reteszelőszerelvényhez csatlakoztatott tengely tűrési zónája h8, a furat tűrési zónája pedig H8.

Jelölési példa:

Z5 típusú reteszelő egység belső átmérővel d=300mm és külső átmérővel D=375mm:

Zárószerelvény: Z5-300×375

GB 5867-86

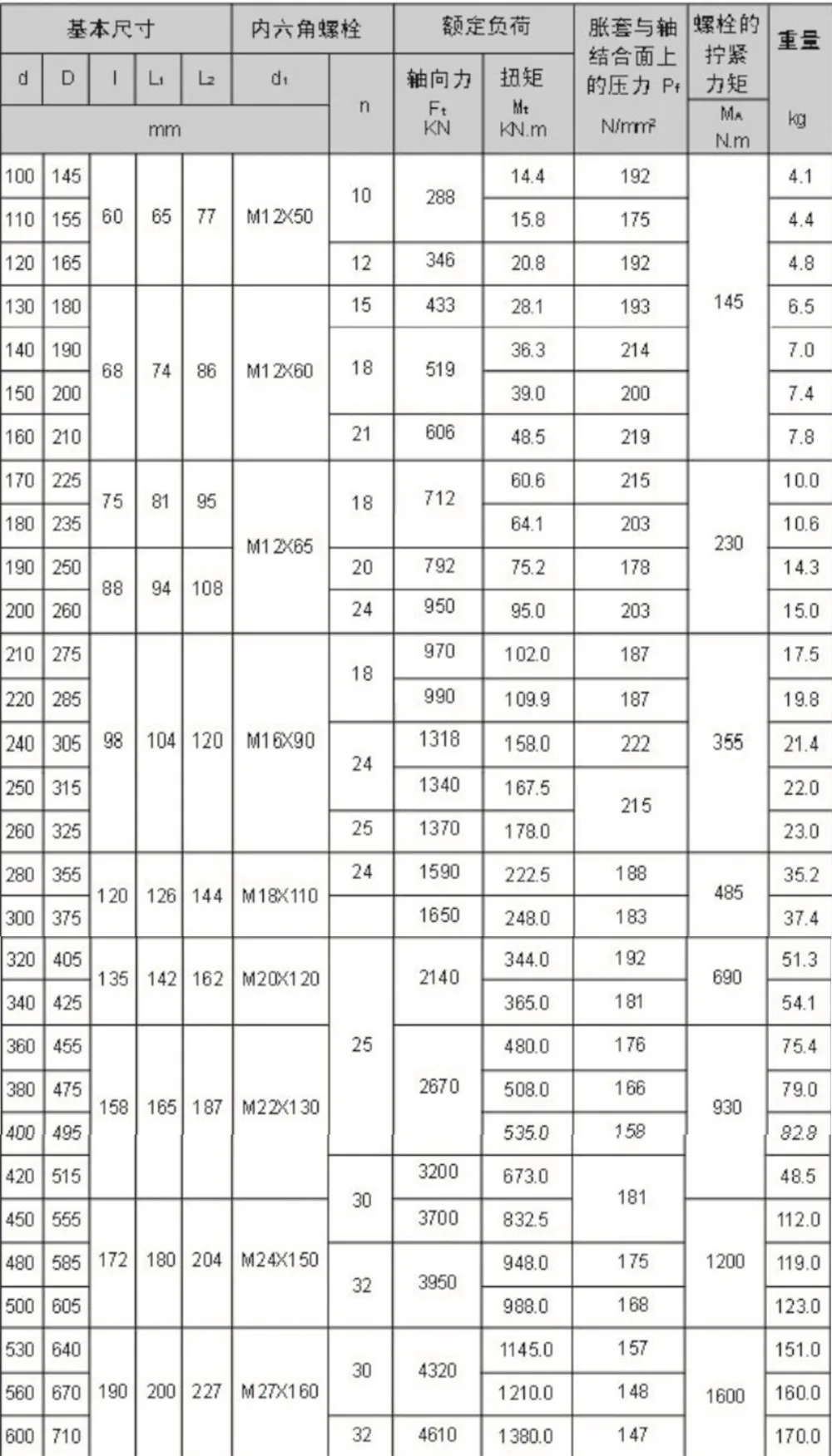

A Z5 típusú zárszerkezetek alapvető méretei és paraméterei (GB 5867-86)

Telepítési és alkalmazási előnyök

A Z5 típusú reteszelőegységet kifejezetten a nagyméretű nehézipari gépek helyszíni telepítésével, üzembe helyezésével és karbantartásával kapcsolatos gyakori fájdalompontok kezelésére optimalizálták. Leegyszerűsíti a teljes működési munkafolyamatot, csökkenti a helyszíni építés nehézségeit, csökkenti a munkaerőköltségeket, és zökkenőmentesen alkalmazkodik a különféle munkaterületeken előforduló változatos és változó beépítési feltételekhez.

1. Egyszerűsített összeszerelési folyamat, nulla műszaki akadály: A termék teljesen kiküszöböli a hagyományos nagy teherbírású csatlakozó alkatrészekre jellemző összetett összeszerelési eljárásokat. Nem igényel sem magas hőmérsékletű termikus illesztési eljárásokat, sem egyedi gyártású speciális szerszámokat; a reteszelést és rögzítést csak szabványos rögzítőelemekkel lehet elérni. A helyszíni telepítés nem jelent technikai akadályokat, így még az előzetes műszaki háttérrel nem rendelkező kezelők is hatékonyan végezhetik el az összeszerelési feladatokat, így az építési helyszíni forgatókönyvek széles skálájára alkalmas.

2. Precíz axiális mikrobeállítás, magas igazítási hatékonyság: Az összeszerelés során a termék lehetővé teszi az axiális helyzet szabad és precíz finomhangolását. A berendezés tengelyközéppontjának beállítása és a precíziós kalibrálás egyszerű és gyors művelet. Ez hatékonyan megoldja a nehéz igazítással és fárasztó kalibrációval járó kihívásokat a nagyméretű gépeknél, jelentősen lerövidítve a teljes gép teljes telepítési és üzembe helyezési ciklusát.

3. Sima, elakadásmentes szétszerelés, csökkentett leállási veszteségek: A későbbi rutin karbantartás, alkatrészcsere vagy működési frissítések során a termék könnyen meglazítható és eltávolítható. A folyamat teljesen mentes marad az elakadástól és a beszorulási hibáktól, ezáltal drasztikusan lecsökkenti a berendezés szervizeléséhez szükséges leállási idejét és biztosítja a gyártósor folyamatos, stabil működését.

4. Moduláris sorozatú csatlakozás, rugalmas terhelési alkalmazkodás: A rendszer támogatja több Z5 típusú reteszelőegység rugalmas kombinációját és soros csatlakoztatását. Ez lehetővé teszi a felhasználók számára, hogy dinamikusan állítsák be a teljes teherbíró képességet a berendezés tényleges működési nyomatékigénye alapján. Lehetővé teszi a legkülönfélébb terhelési feltételekhez való alkalmazkodást anélkül, hogy eltérő specifikációjú alkatrészeket kellene cserélni, ezáltal jelentősen csökkentve a helyszíni üzembe helyezés bonyolultságát és munkaerőköltségeit.

Berendezés-kompatibilitási teljesítmény

Speciális csatlakozóelemként, amelyet kizárólag a nagy átmérőjű tengelyeket érintő, nagy igénybevételt jelentő alkalmazásokhoz terveztek, a Z5 típusú reteszelőegység kivételes felszerelés-kompatibilitást biztosít. Lefedi az alkalmazási forgatókönyvek teljes spektrumát – beleértve az új gépekbe való integrációt, a régi berendezések utólagos felszerelését és az importált alkatrészek közvetlen cseréjét –, és úgy tervezték, hogy ellenálljon a nehézipar legszélsőségesebb működési körülményeinek.

1. Az importált alkatrészek zökkenőmentes cseréje; Lokalizált gyártás a költségek csökkentése érdekében: Kompatibilisek a nagy méretű, nagy teherbírású fogadógépek széles skálájával, ezek az alkatrészek nagy felcserélhetőséget kínálnak, és számos csúcsminőségű importált zárszerkezet közvetlen helyettesítésére szolgálnak. Erőátviteli teljesítményük és reteszelési pontosságuk vetekszik az importált termékekével, lehetővé téve a felhasználók számára, hogy egyenértékű működési eredményeket érjenek el lényegesen alacsonyabb beszerzési költségek mellett.

2. Roncsolásmentes utólagos felszerelés a berendezések teljesítményének növelése érdekében: Az elöregedő nehézipari gépek erőátviteli rendszerének korszerűsítésére tervezték, ezek az alkatrészek nem igényelnek módosítást a berendezés fő szerkezeti testén. A közvetlen csere és telepítés hatékonyan növeli a sebességváltó stabilitását és növeli a berendezés teljes teherbíró képességét – ezt az utólagos felszerelési folyamatot az egyszerűség, az alacsony beruházási költség és a figyelemreméltó teljesítményjavulás jellemzi.

3. Egyszerűsített új gép tervezés; Gyorsított K+F ciklusok: A vadonatúj nehézipari gépekbe integrálva ezek az alkatrészek lehetővé teszik az átviteli rendszerek elrendezésének egyszerűsítését és a redundáns szerkezeti elemek kiküszöbölését. Ez hatékonyan lerövidíti a teljes gép teljes kutatási-fejlesztési, szerkezeti optimalizálási és tömeggyártási ciklusát, ezáltal javítja a berendezésgyártók új termékek piacra dobásának hatékonyságát.

4. Alkalmazkodóképesség extrém körülményekhez; Magasabb berendezésminőség: Ezek az alkatrészek sokféle összetett és extrém ipari működési környezetet képesek ellenállni, és egyablakos megoldást kínálnak a nagyméretű gépek nagy nyomatékú átviteli csatlakozásainak korszerűsítésére. Hatékonyan javítják a berendezés általános működési pontosságát, stabilitását és átfogó minőségét, ezáltal erősítik a hosszú távú teljesítményt és tartósságot.
