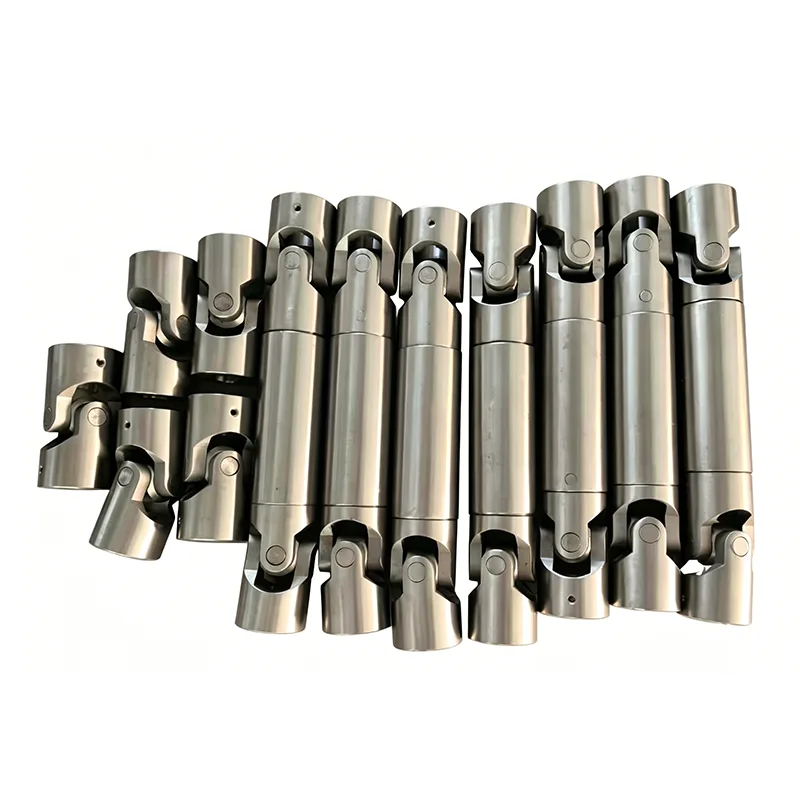

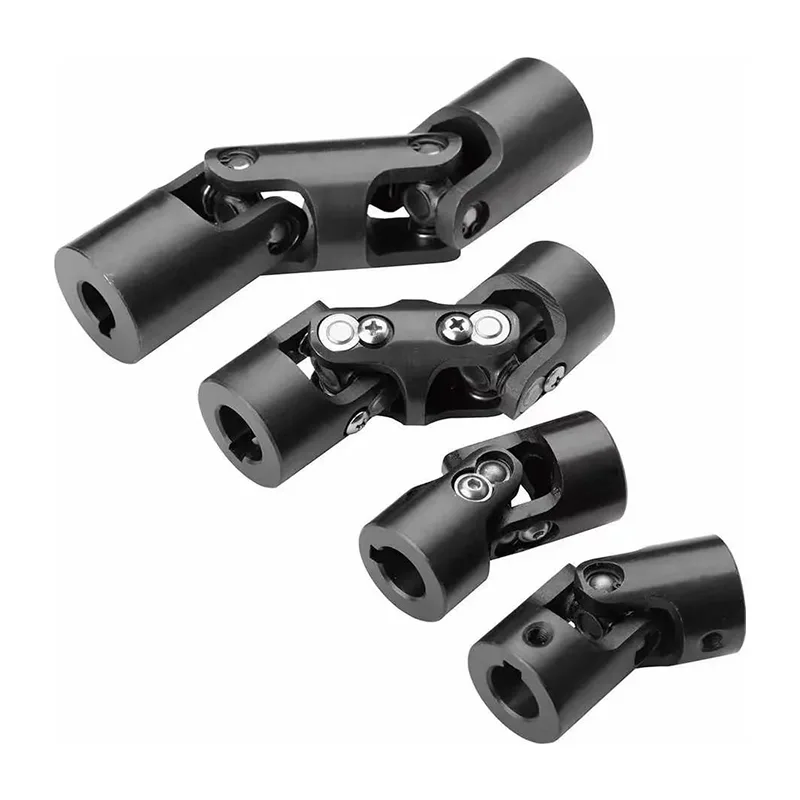

Nem teleszkópos kardáncsukló

A nem teleszkópos univerzális csukló egy tisztán szögkiegyenlítő átviteli alkatrész, amely különbözik a teleszkópos univerzális csuklótól. Nem rendelkezik axiális hosszabbító funkcióval, és kifejezetten a két tengely eltolódásából és a berendezések nem koaxiális átviteléből adódó problémák megoldására készült. A mechanikus erőátviteli rendszer alapvető elemeként ez a termék precíz csuklópánt-szerkezetre támaszkodik, hogy stabil és hatékony erőátvitelt érjen el a rögzített beépítési távolságú berendezésekben, és nincs szükség axiális elmozdulás beállítására.

Üzemünk teljes termékpalettát kínál, amely magában foglalja az egyrészes, kétrészes és gyorsreteszelő szerkezeteket, valamint kétféle csúszó- és tűcsapágy konfigurációt, amelyek különböző felső sebességhatároknak felelnek meg. Maximum 4000 ford./perc fordulatszámra illeszthető nagy sebességű műveletekhez. Ugyanakkor támogatja a különféle nagy pontosságú tengelyfuratok testreszabását, így a szabványos általános építőipari gépek előnyben részesített hajtómű-komponense.

1. Alkalmas minden alkalmazáshoz az általános mérnöki tartományban 4000 perc maximális sebességig⁻¹

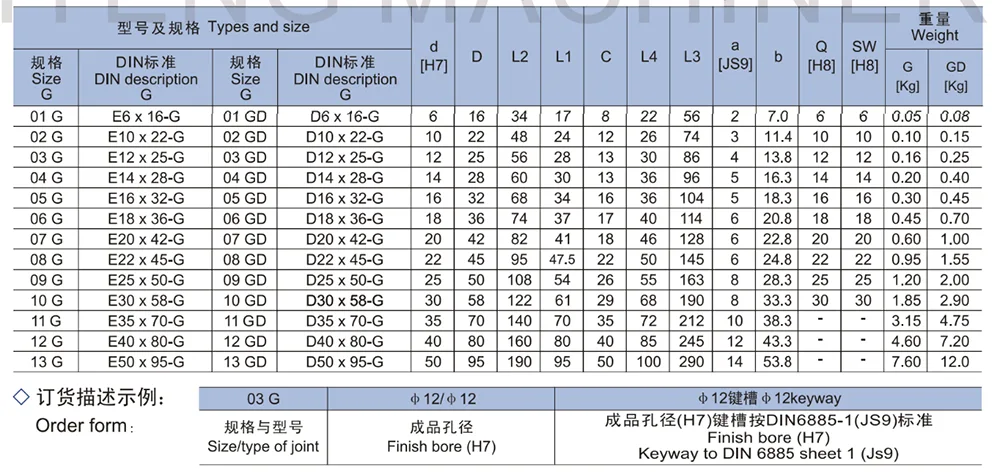

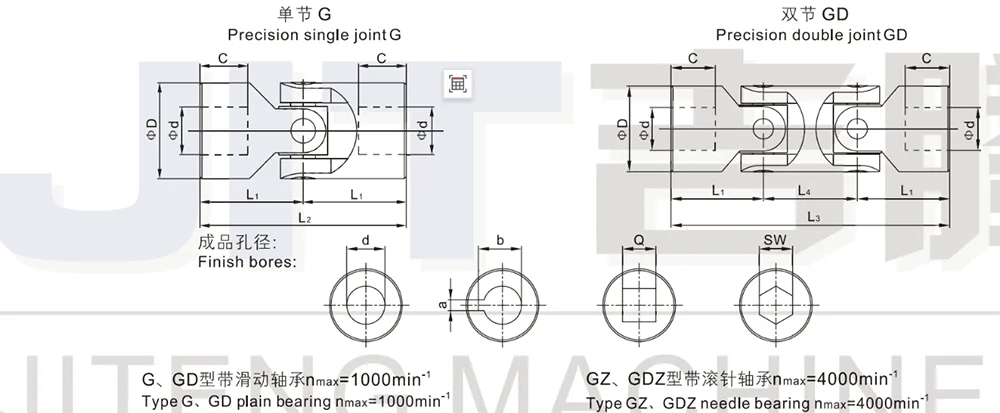

2. G típusú precíziós szimplacsukló GD típusú precíziós kettős csatlakozás

3. Maximális csuklószög 45° minden ízületnél

4. H7 befejező furattal kapható - kérésre kulcshornyal, hatszögletű furattal vagy négyszögletes furattal

5. G típusú GD (siklócsapágy) Tervezett csapágyak nmax= 1000 min⁻¹

6. GZ, GDZ típus (tűcsapágy) Csapágyak tervezett nmax= 4000 min⁻¹

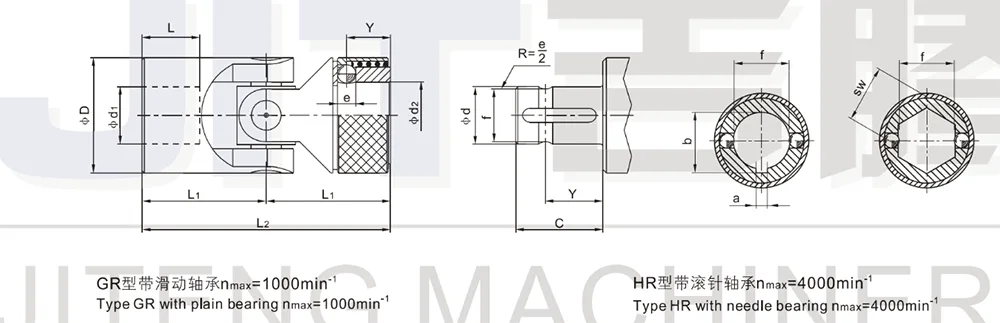

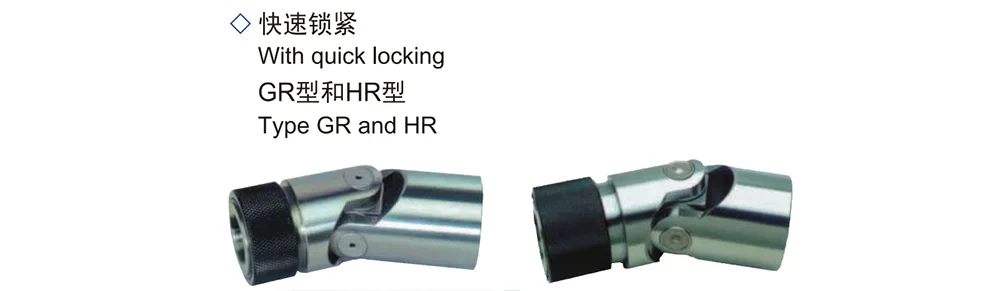

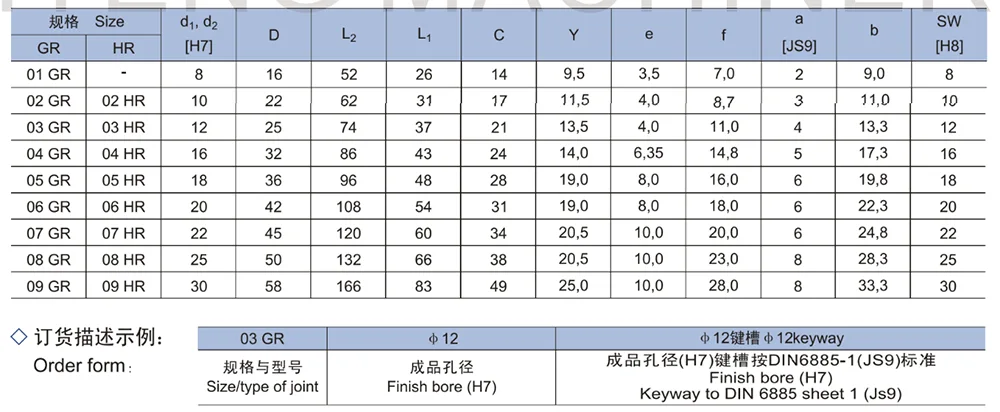

1. Precíziós egyszeres csukló gyorsreteszeléssel (leválasztható)

2. GR típus siklócsapággyal, nmax= 1000 min⁻¹

3. HR típus tűcsapággyal nmax.= 4000 min⁻¹

4.Maximális artikulációs szög 45°

5. Gyorsreteszelés (d₂) csak H7 furattal és DIN 6885 1. laphoz tartozó reteszeléssel – JS9 vagy hatszögletű furattal érhető el

Alkalmazási forgatókönyv

- Általános építőipari gépek: A nem teleszkópos kardáncsukló kompatibilis a különböző hagyományos építőipari gépek erőátviteli rendszereivel, és stabilan működik olyan körülmények között, ahol a beépítési távolság fix, és nincs szükség axiális elmozdulás kompenzációra.

- Közepes és alacsony fordulatszámú hagyományos erőátviteli berendezés: A csúszócsapágyas modell közepes és alacsony fordulatszámú, 1000 ford/perc-en belüli berendezésekhez alkalmas, egyenletesen fut, tartós és alkalmas hosszú távú, folyamatos hagyományos műveletekre.

- Nagy sebességű precíziós sebességváltó berendezés: A tűgörgős csapágyas modell megfelel a 4000 ford/perc nagy sebességű működés követelményeinek, alkalmas precíziós és nagy sebességű automatizált berendezések átviteli forgatókönyveire.

- Gyors szét- és összeszerelést igénylő berendezések: A gyors szétszerelhető reteszelő sorozat alkalmas a gyakori karbantartást és szétszerelést igénylő gyártósorokhoz és alátámasztó berendezésekhez, hatékonyan javítva a karbantartási hatékonyságot.

GYIK

1. kérdés: Kompenzálhatja-e a rögzített kardáncsukló a tengelyirányú elmozdulást?

A1: A nem teleszkópos kardáncsukló egy nem meghosszabbítható rögzített szerkezet. Csak a szögeltérés kompenzációját támogatja, és nincs axiális kiterjesztési funkciója. Csak olyan munkakörülményekre alkalmazható, ahol a berendezés tengelytávolsága rögzített, és nincs tengelyirányú mozgás.

Q2: Hogyan válasszuk ki a csúszócsapágyak és a tűgörgős csapágyak típusát?

A2: Közepes és alacsony fordulatszámú alkalmazásokhoz normál 1000 fordulat/perc terhelési feltételek mellett válassza ki a G, GD és GR típusú csúszócsapágyakat; az 1000-4000 fordulat/perc közötti nagy sebességű átviteli forgatókönyvekhez előnyösen válassza a GZ, GDZ és HR típusú tűgörgős csapágyakat.

3. kérdés: A gyorskioldó kardáncsukló támogatja bármilyen furattípus testreszabását?

A3: Nem támogatja a nem szabványos testreszabást. A gyorskioldó szerkezet csak a H7 szabványú furatokkal, DIN szabványú lapos kulcsnyílásokkal vagy hatszögletű furatokkal kompatibilis, biztosítva a reteszelés pontosságát és a szerkezeti stabilitást.

4. kérdés: Hogyan lehet megkülönböztetni az egycsuklós és a kétcsuklós kardáncsuklókat az alkalmazási forgatókönyveik alapján?

A4: Az egycsuklós kialakítás kompakt és alkalmas kis szögű eltolási körülményekhez; A kettős csukló nagyobb teljes szögeltéréseket képes fogadni, és alkalmas összetett térátviteli elrendezésekre.

Miért válassza a Jitenget?

Helyi eredetű kínai gyárként a Jiteng önállóan végzi el a nem teleszkópos kardáncsuklók precíziós feldolgozását, összeszerelését és ellenőrzését, szigorúan követve az ipari szabványokat a termékek minőségének és stabilitásának biztosítása érdekében.

- Teljes modellválaszték: A gyárban mindig több modellsorozat van raktáron, beleértve a nagy és kis sebességű, egy- és kétrészes, valamint a gyorsan szétszedhető modelleket. Nincs szükség külső beszerzésre, a sebességváltó összes alkatrésze egy lépésben teljesen felszerelhető.

- Nagy pontosságú testreszabási képesség: Támogatja a H7 precíziós furatokat, a nemzeti szabványú kulcshornyokat és a speciális furatok testreszabását. A feldolgozási tűrések szigorúan ellenőrzöttek, így a termékek nagymértékben cserélhetők, és magas beépítési kompatibilitást biztosítanak.

- A munkakörülmények paramétereinek szigorú ellenőrzése: Mindegyik egységet egyenként ellenőrzik a sebességkorlátozások, a csuklópántok szögei és az illesztési pontosság szempontjából, hogy biztosítsák a stabil működést nagy és alacsony sebességű körülmények között is, rezgés és abnormális kopás nélkül.

- Professzionális kiválasztási és szállítási szolgáltatások: Pontosan illesztheti a modelleket az ügyfél felszerelési sebessége, szöge és telepítési módja alapján. Közvetlen szállításra általános modellek állnak rendelkezésre, a nem szabványos specifikációk pedig gyorsan testreszabhatók és szállíthatók.
